翻領成型器

翻領成型器的結構形式如圖所示， ②薄膜厚度遠小於成型器的高度，可以忽略不計。 ③成型器與加料管之間的間隙可以忽略不計。

翻領成型器簡介

翻領成型器又稱之為“衣領成型器”、“襯領成型器”、“成袋器”。是包裝機械加工袋成型-充填-封口環節中的一個關鍵部件,對包裝的形式、尺寸、產品質量等均有直接影響。用於包裝的塑膠薄膜經過翻領成型器自動捲成圓筒形，在卷包過程中，要求塑膠薄膜不應發生縱向和橫向拉伸變形，塑膠薄膜經過成型器時摩擦阻力應較小。

翻領成型器設計

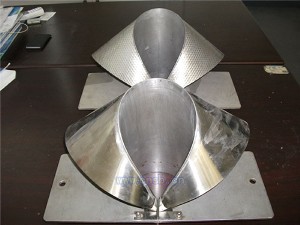

翻領成型器的結構形式如圖所示， 主要結構為中心物料管和曲面翻領不鏽鋼板。材質有：鑄鐵，不鏽鋼等。
① 塑膠薄膜的張緊變形很小，可以忽略不計。②薄膜厚度遠小於成型器的高度，可以忽略不計。
③成型器與加料管之間的間隙可以忽略不計。

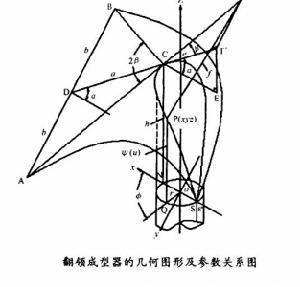

建立數學模型，經過一系列的推導，可以得出領口交接曲線的幾何圖形和參數。（見圖）

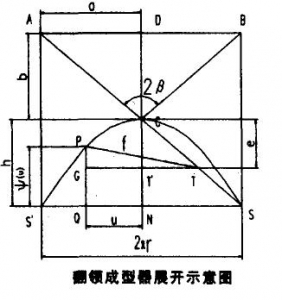

設定完各種參數（膜寬，中封寬度，後仰角，背部寬度等），可以算出它的理論曲線，，用描點法或用MATLAB軟體可以畫出該條曲線，將成型器分成兩個部分，衣領、領管）衣領選用0.8mm的不鏽鋼花紋板5WL製作，領管選用2mm的普通不鏽鋼板卷制，關鍵的問題就是衣領和領管的拼接，現在是將衣領曲線做一定的偏移，然後再焊接到領管上。（見展開示意圖）

技術難點和趨勢

翻領成型器在國內的生產製造時間不長，由於造型曲面結構難以掌握和鈑金加工複雜，所以技術要求很高。它所採用的板材是一種專用凹凸點、超滑、抗粘連表面的不鏽鋼薄板。　
現在國內的科研機構和相關大學包裝工程研究人員已經能夠通過計算機AUTOCAD等輔助設計軟體建模並初步設計翻領成型器了，隨著全自動包裝機械的普及和生產效率的提高，翻領成型器的套用將越來越廣泛。
