潛艇簡介
“俄亥俄”級核潛艇的艇體屬單殼型,在結構與布置等方面均與眾不同。艇體艏艉部是非耐壓殼體,中部為耐壓殼體,整個耐壓體僅分成四個大艙,從艏至艉依次是指揮艙,飛彈艙,反應堆艙和主輔機艙。指揮艙分為三層:上層設有指揮室,無線電室和航海儀器室;中層前部為生活艙,後部為飛彈指揮室;下層布置4具魚雷發射管。飛彈艙共裝24枚“三叉戟”飛彈,對稱於中心線平行布置。反應堆艙的上部是通道,下部布置反應堆。主輔機艙布置動力裝置。
設備介紹
“俄亥俄”級核潛艇的電子設備主要包括水聲探測,導航和通訊三部分。艇上裝備10餘部水聲探測設備,最主要的是AN/BQQ-6型聲納,該聲納以主動工作方式為主,探測距離5-10海里,以被動方式工作時探測距離可達100海里。艇上的中心計算機可把整個導航系統連線在一起,實現了集中自動控制。通訊系統設施齊全,性能優良,可在300米深處接受岸台信號,從而避免被衛星和敵機發現。
“俄亥俄”級從首艇SSBN726“俄亥俄”號到SSBN733“內華達”號裝載的是24枚“三叉戟Ⅰ”C4型潛射彈道飛彈,該飛彈為星體慣性制導,射程7400公里,8個10萬噸當量的熱核彈頭,或6個10萬當量的機動分彈頭,圓公算偏差450公里。從SSBN734“田納西”號開始裝載“三叉戟Ⅱ”D5型,該飛彈為星體慣性制導,射程12000公里,12個當量15萬噸的分彈頭,或7個當量30-47.5萬噸的機動分彈頭,圓公算偏差90米。
“俄亥俄”級核潛艇是美國戰略核力量的重要組成部分,是其核威懾戰略的重要保證之一,一艘“俄亥俄”級核潛艇上攜帶的24枚飛彈,336個分彈頭可以在半小時內摧毀對方200-300個大中型城市或重要的戰略目標。
研製背景
裝備C4飛彈的“俄亥俄”級配屬太平洋艦隊,以華盛頓州的班戈為基地,裝備D5飛彈的“俄亥俄”級配屬大西洋艦隊,以喬治亞州的國玉灣為基地。“俄亥俄”級在海上巡邏70天后便要返回基地進行必要的補給和檢修,25天之後再回到海上。這種安排,使潛艇的出海時間占全服役期的66%。美國軍方在70年代初期展開了三叉戟Ⅰ型潛射彈道飛彈的計畫,同時開始發展一種新型的彈道飛彈潛艇以供三叉戟飛彈使用。最初的計畫乃是建造一種拉法耶級的改良型潛艇,並使用相同的西屋(Westinghouse)S5核子反應爐,而後為了減低新潛艇和噪音,因此決定採用自然循環核子反應爐。基於經濟效益,飛彈數量由18枚增至24枚。由於這項計畫的造價過於龐大,最初曾遭國會的反對,不過當前蘇聯在三角洲級潛艇上配置了射程長達6935公里的SS-N-8潛射彈道飛彈之後,國會終於批准了這項計畫。
雖然已獲得國會的批准,不過這項計畫在發展之初仍遭到不少困難,因此仍較預定進度落後許多。當困難一一被克服以後,終於產生了一種極為優秀的潛艇與極具威力的飛彈。第一艘俄亥俄號(SSBN 736)1981年開始測試工作,1982年1月發射第一枚飛彈,並在82年10月作首次的戰鬥部署。前8艘俄亥俄級潛艇在帆罩後方配有24枚三叉戟Ⅰ型(D-5)飛彈,田納西號則改為三叉戟Ⅱ型(D-5)飛彈,這種飛彈在90年3月在俄亥俄級上完成首次戰鬥巡航,將來前8艘亦將改配三叉戟Ⅱ型飛彈。除彈道飛彈外,各艦另備有4具傳統魚雷發射管可供自衛。
基本資料
排水量:18750噸
規格:全長560英尺(170.7米);全寬42英尺(12.1米),吃水36.4英尺(11.8米)。
裝備:SSBN 726至SSNB 733;三叉戟Ⅰ型(C-4)潛射彈道飛彈24枚,SSBN 734以後:三叉戟Ⅱ型(D-5)潛射彈道飛彈、533毫米魚雷發射管4具、顧耐德Mk 48魚雷。
主機:一具通用電氣S8G自然循環壓水冷卻式核子反應爐、渦輪導氣驅動系統(60000軸馬力),單軸,航速20節以上。
總體介紹

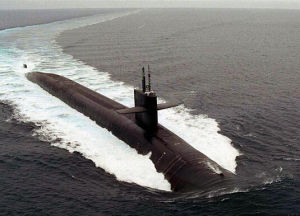

美國俄亥俄級戰略核潛艇 全長170.7米,寬12.8米,水面航行時吃水11.1米,水上排水量16600噸,水下排水量18750噸,水下航速20,全艇編制155人,其中軍官14或15人。動力裝置為1台通用電氣公司的S8G壓水反應堆,2台蒸汽輪機,功率44.8MW,約60000馬力,單軸,1台輔助推進電機,325馬力。
戰略
武器:美國俄亥俄級戰略核潛艇 從首艇SSBN726“俄亥俄”號到SSBN733“內華達”號裝載的是24枚“三叉戟Ⅰ”C4型潛射彈道飛彈,該飛彈為星體慣性制導,射程7400公里,8個10萬噸當量的熱核彈頭,或6個10萬當量的機動分彈頭,圓公算偏差450公里。從SSBN734“田納西”號開始裝載“三叉戟Ⅱ”D5型,該飛彈為星體慣性制導,射程12000公里,12個當量15萬噸的分彈頭,或7個當量30-47.5萬噸的機動分彈頭,圓公算偏差90米。
戰術武器:4具MK68型533mm魚雷發射管,可發射MK-48魚雷,線導加主/被動聲自導,40節時射程50公里,55節時射程38公里,戰鬥部重267公斤,潛深900米。
電子設備:作戰數據鏈為AN/MK2型,核心為UYK43/44型計算機。火控系統有MK118魚雷發射控制裝置和MK-98飛彈控制裝置。水面搜尋/導航雷達為AN/BPS15A,I/J波段。電子支援為WLR-8(5)型,用於攔截。電子對抗為8座MK2型魚雷誘餌發射裝置。
聲吶:AN/BQQ6,被動搜尋;AN/BQS15,主/被動近距搜尋,高頻;AN/BQR15,被動拖曳陣;AN/BQR19,主動,導航,高頻。
服役情況
SSBN726“俄亥俄”號1981年11月11日服役
SSBN727“密西根”號 1982年9月11日服役
SSBN728“佛羅里達”號 1983年6月18日服役
SSBN729“喬治亞”號1984年2月11日服役
SSBN730“亨利·M·傑克遜”號 1984年10月6日服役
SSBN731“阿拉巴馬”號 1985年5月25日服役
SSBN732“阿拉斯加”號1986年1月25日服役
SSBN733“內華達”號 1986年8月16日服役
SSBN734“田納西”號 1988年12月17日服役
SSBN735“賓夕法尼亞”號1989年9月9日服役
SSBN736“西維吉尼亞”號 1990年10月20日服役
SSBN737“肯塔基”號 1991年7月13日服役
SSBN738“馬里蘭”號 1992年6月13日服役
SSBN739“內布拉斯加”號1993年7月10日服役
SSBN740“羅德島”號1994年7月9日服役
SSBN741“緬因”號1995年7月29日服役
SSBN742“懷俄明”號 1996年7月13日服役
SSBN743“路易斯安那”號 1997年9月6日服役
