概述

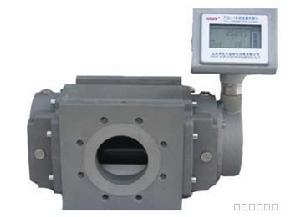

羅茨流量計又稱氣體腰輪流量計,主要用於對管道中液體流量進行連續或間歇測量的高精度計量儀表。它具有精度高、可靠性好、重量輕、壽命長、運行噪聲低、安裝使用方便等特點
腰輪流量計可現場指示累積流量、瞬時流量,單次量等,亦可輸出脈衝信號、4-20mA或1-5V模擬信號、232,485通訊、4-20mA+HART、MODBUS協定等。腰輪流量計由殼體、腰輪轉子組件(即內部測量元件)、驅動齒輪與計數指示組件等構成。在腰輪流量計的殼體內有一個計量室,計量室內有一對或兩對可以相切旋轉的腰輪(由此得名腰輪流量計),在流量計殼體外面與兩個腰輪同軸安裝了一對驅動齒輪,它們相互嚙合使兩個腰輪可以相互聯動。產品特點
羅茨流量計功能特點
◎轉子一致性、對稱性好,保證了良好的重複性。
◎在流速變化大的情況下也能保持計量的準確。
◎始動流量小、壓力損失小、量程比寬,適用於微流量的測量。
◎特殊工藝處理使流量計運轉更可靠、使用壽命更長。
◎鋁合金材質,體積小、重量輕,安裝維護更為方便。
◎先進的微機技術與高性能的單片機,使整機功能更強大、性能更優越。
◎智慧型一體化設計可動態檢測介質的溫度與壓力,並進行自動補償和壓縮因子修正,直接顯示氣體的標準瞬時體積流量和標準體積總量。
◎採用 RS485、RS232C、MODBUS協定可與專用MODEM配套,通過電話網路構建自動讀表管理系統,自動化程度高。
技術指標
使用條件環境溫度:-30℃-+60℃ 介質溫度:-40℃-+85℃
相對濕度:5%-95% 大氣壓力:70Pa-106kPa
公稱通徑:DN25-DN200,如有特殊要求,可提供更大口徑的流量計。
流量範圍:1-1600m3/h
公稱壓力:1-4Mpa,如有特殊要求,可提供更大壓力的流量計。
重複性:優於 0.3%
準確度:±1.0%或±1.5%
防爆等級:ExiallCT4
防護等級:IP65
公稱通徑 (mm) | 型號 | 始動流量 | 流量範圍 | 最大壓損 | 量程比 | 壓力等級 | 精確度 % | 材質 |
50 | LLQ-50A | 0.05 | 1.00-20.00 | 80 | 20:1 | 1.0 | 1.0、1.5 | 鋁 |
LLQ-50B | 0.07 | 1.25-25.00 | 80 | 20:1 | 1.0 | 1.O、1.5 | 鋁 | |
LLQ-50C | 0.07 | 1.33-40.00 | 100 | 30:1 | 1.0 | 1.0、1.5 | 鋁 | |
LLQ-50D | 0.07 | 1.00-60.00 | 140 | 60:1 | 1.0 | 1.0、1.5 | 鋁 | |
LLQ-50E | 0.07 | 1.14-80.00 | 200 | 70:1 | 1.0 | 1.0、1.5 | 鋁 | |
80 | LLQ-80A | 0.07 | 1.43-100.00 | 150 | 70:1 | 1.0 | 1.0、1.5 | 鋁 |
LLQ-80B | 0.08 | 1.25-150.00 | 220 | 120:1 | 1.0 | 1.0、1.5 | 鋁 | |
LLQ-80C | 0.15 | 2.86-200.00 | 230 | 70:1 | 1.0 | 1.0、1.5 | 鋁 | |
100 | LLQ-100A | 0.11 | 2.75-220.00 | 300 | 80:1 | 1.0 | 1.0、1.5 | 鋁 |
LLQ-100B | 0.11 | 2.27-250.00 | 350 | 110:1 | 1.0 | 1.0、1.5 | 鋁 | |
LLQ-1O0C | 0.11 | 4.09-450.00 | 450 | 110:1 | 1.0 | 1.0、1.5 | 鋁 | |
LLQ-100D | 0.11 | 4.55-500.00 | 550 | 110:1 | 1.0 | 1.0、1.5 | 鋁 | |
150 | LLQ-150A | 0.65 | 8.13-650.00 | 450 | 80:1 | 1.0 | 1.0、1.5 | 鋁 |
LLQ-150B | 0.76 | 10.00-800.00 | 500 | 80:1 | 1.0 | 1.0、1.5 | 鋁 | |
LLQ-150C | 0.76 | 12.50-1000.00 | 600 | 80:1 | 1.0 | 1.0、1.5 | 鋁 | |
LLQ-150D | 0.76 | 13.33-1200.00 | 700 | 90:1 | 1.0 | 1.0、1.5 | 鋁 | |
200 | LLQ-200A | 1.15 | 30.19-1600.00 | 650 | 53:1 | 1.0 | 1.0、1.5 | 鋁 |
套用領域
廣泛用於石油、化工、電力、冶金、交通、食品加工、醫藥、國防、商業貿易等部門對石油及石油製品、化學溶液等流體的精確計量。流量計執行標準:NIST(美國技術標準局專業標準)
故障檢測
氣體腰輪流量計有多種型式當前常見的氣體腰輪流量計按其布局型式可分為葉片(翼板)式、量芯式、熱線式、熱膜式、卡門渦旋式等幾種。氣體腰輪流量計是測
定吸入發動機的氣體腰輪流量計。電子操控汽油噴發發動機為了在各種工作工況下都能取得最佳濃度的混合氣有必要正確地測定每一會兒吸入發動機的空氣量以此作
為ECU核算(操控)噴油量的主要依據。若是氣體腰輪流量計或線路呈現故障ECU得不到正確的進氣量信號就不能正常地進行噴油量的操控將形成混合氣過濃
或過稀使發動機工作不正常。
注意事項
(1)安裝羅茨流量計前,管道要清掃。被測介質不潔淨時,要加過濾器。否則渦輪、軸承易被卡住,測不出流量來。
(2)拆裝流量計時,對磁感應部分不能碰撞。
(3)投運前先進行儀表係數的設定。仔細檢查,確定儀表接線無誤,接地良好,方可送電。
(4)安裝渦輪流量計時,前後管道法蘭要水平,否則管道應力對流量計影響很大。
產品分類
儀表型號 | LLQ | LLQZ |
信號輸出 | 無 | 脈衝信號、IC卡控制器輸出信號 |
供電電源 | +24VDC±15%或鋰電池 | +24VDC±15%或鋰電池 |
精度等級 | 1.5~1.0級 | 1.5~1.0級 |
測量範圍 | 標準量程 | 標準量程 |
顯示器 | 無 | 有 |
溫壓補償 | 無 | 有 |
通訊接口 | 無 | RS-485 |
實時記錄 | 有 | 有 |
儀表材質 | 鋁合金或鑄鐵 | 鋁合金或鑄鐵 |
防爆等級 | ExiaIICT4 | ExiaIICT4 |
防護等級 | IP65 | IP65 |
整機功耗 | < 1W | < 1W |
儀表通經 | DN25~DN300 | DN25~DN300 |
安裝方式 | 法蘭安裝 | 法蘭安裝 |
介質溫度 | -20℃~80℃ | -20℃~80℃ |
通用指標
執行標準 | 氣體腰輪流量計JB/T 7385-1994 | |||
檢定規程 | 氣體容積式流量計JJG633-2005 | |||
公稱通徑 | 32mm-250mm | |||
精度等級 | ±1.5%R、±1.0%R(須定製) | |||
耐壓等級 | 1.0MPa | |||
工作電源 | DC3.6V 鋰電池(1組) | |||
整機功耗 | 平均功耗≤3.6mW,處於休眠狀態,功耗≤1.8mW | |||
數據存儲功能 | 起停記錄、日記錄、定時間間隔記錄等 | |||
使用條件 | 介質溫度 | -20℃~+80℃ | 相對濕度 | 5%~90% |
環境溫度 | -30℃~+60℃ | 大氣壓力 | 86Kpa~106Kpa | |
儀表材質 | 表體 | 鋁合金或鑄鐵 | 轉換器 | 鑄鋁 |
腰輪 | 鋁合金 | 軸承 | 硬質合金 | |
防護等級 | IP65 | |||
防爆等級 | ExiaⅡCT4(本安型) | |||
符合GB 3836.1-2000《 爆炸性氣體環境用電器設備 第1部分 通用要求 》的有關部分和GB3836.4-2000《爆炸性氣體環境用電氣設備 第四部分 本質安全型“i” 》標準。 |
羅茨流量計轉換器拆裝及調整
⑴羅茨 拆卸信號拾取連線器+流量轉換器組合體
①關閉電源。
②用扳手逆時針旋轉鬆開信號拾取連線器上的M16鎖母。
③用手抓緊轉換器表殼,逆時針旋轉,拆下組合體,注意在旋轉過程中應保持信號拾取連線器與流量轉換器之間的螺紋連線緊固性。
⑵羅茨流量計拆裝信號拾取連線器與流量轉換器
①確保電源已關閉並處在安全的區域。
②拆卸時,逆時針擰開前表蓋,“拆卸電路板”介紹的步驟拆下電路板組件。拔下插在電路板上的信號線插頭,用扳手逆時針旋轉信號拾取連線器,將其與流量轉換器分離。
③組裝時,順時針將信號拾取連線器擰在流量轉換器的對應螺紋處,注意應正對螺紋,擰上後適當用力,用肉眼觀察無明顯細縫,密封性完好。逆時針擰開前表蓋,按照中“拆卸電路板”介紹的步驟拆下電路板組件。將信號拾取器引出的插頭插在電路板對應的插座上。再按照“裝配電路板”介紹的步驟,將電路板固定在流量轉換器的表殼上。順時針擰上前表蓋。
