一、氣體羅茨流量計概述
HLLQ智慧型氣體腰輪（羅茨）流量計是集流量、溫度、壓力檢測功能於一體，並能進行溫度、壓力自動補償的新一代流量計，該流量計基於容積式測量原理，用於精確計量流經封閉管道的氣體總量。流量計基型由羅茨流量感測和流量積算儀（二次表）兩部分組成。該流量計採用先進的單片機技術和微功耗高新技術，能對被測介質進行壓力機內設定和溫度自動跟蹤補償運算，並直接顯示標準狀態下（P0=101.325kPa，T0=293.15K）的體積總量。
本流量計執行中華人民共和國機械行業標準JB/T7385-94《氣體腰輪流量計》和本廠企業標準Q/ZCY05-2002《LLQ型氣體羅茨流量計》。
二、氣體羅茨流量計產品特點
精確度高，重複性好。內部轉子經精密加工和平衡測試，無接觸旋轉，良好的油潤滑，確保流量計精度不變，工作壽命長。
流量計前後不需要直管段，可以安裝在環境狹窄的場合。
始動流量小，量程比寬，適合於計量符合變動大的氣體流量。
計量精確度不受壓力和流量變化的影響，性能穩定，壽命長。
通用性好，所有羅茨流量感測器均可使用通用的附屬檔案。
配置RS-485通訊接口和IC卡專用信號集中器配套，並可通過GPRS/CDMA、internet、電話網路組成遠程數據採集機監控系統，便於數據的集中採集和實時管理。
電路採用表貼安裝工藝，結構緊湊、抗干擾能力強、可靠性高。
採用高性能微處理器和現代數字濾波技術，軟體功能強大，性能優越。
採用浮點運算和五段儀表係數自動修正，並有故障自診斷和報警功能。
採用微功耗高新技術，內、外電源供電工作，整機功耗低，僅憑一節2#3.6VDC鋰電池供電，可連續工作五年以上。
就地顯示流量值，並帶多種信號輸出功能。
採用高對比度的液晶顯示器，可顯示標準累積流量、標準體積流量、工況體積流量百分值、介質溫度、壓力值和電池用量百分量，並帶中文提示符。
具有實時數據存儲功能，防爆標誌為ExibllCT4GB。
流量計外殼保護等級為IP65。
三、技術性能指標
3.1流量計結構

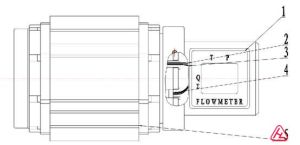

流量計由5個部分組成（見圖）
流量計由5個部分組成 1、智慧型流量轉換器2、流量感測器3、壓力感測器4、溫度感測器5、氣體腰輪流量計（機械）
3.2腰輪流量計（機械）工作原理
智慧型氣體腰輪（羅茨）流量計，主要由殼體、共軛轉子、計數器和智慧型流量轉換器等部件構成。裝於計量室內的一對共軛轉子在流通氣體的出入口壓差（P入＞P出）作用下，通過精密加工的調校齒輪使轉子保持正確的相對位置。轉子間、轉子與殼體、轉子與牆板間保持最佳工作間隙，實現了連續的無接觸密封。轉子每轉動一周，則輸出四倍計量室有效容積的氣體，轉子的轉數通過磁性密封聯軸裝置及減速機構，傳遞到智慧型流量轉換器，從而顯示輸出氣體的累計體積量。
3.3智慧型流量轉換器的工作原理
智慧型流量轉換器由溫度和壓力檢測模擬通道、流量感測器通道以及微處理器單元組成，並配有外輸信號接口，輸出各種信號。智慧型流量轉換器中的微處理器按照氣態方程進行溫壓補償，並進行壓縮因子修正

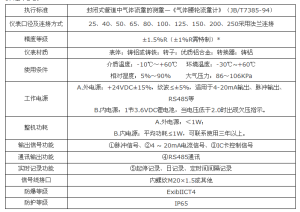

3.4基本參數

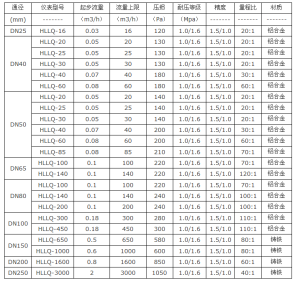

氣體腰輪（羅茨）流量計 四、儀表選型（請先參考‘3.5始動流量及流量上限’表格）
氣體腰輪（羅茨）流量計 五、套用領域：
餐飲、賓館等行業的燃氣商業核算，輸配管網燃氣計量，燃氣調壓站計量，工業和民用鍋爐等燃氣計量，也可用作丙烷、氮氣、工業惰性氣體等各種無腐蝕性氣體標準流量計。
檢定介質
l、用人造氣發展的高壓氣體腰輪流量計的檢定不只僅限於腰輪氣體流量計，何況還有孔板式、文丘里管式及渦流擋板式流量計。
鑒於這些情況，荷蘭計量院研製出一種新型的低流量檢測裝置，且使2台現有檢定擺設完成了被動化。另外，在Bergum增設高壓檢測設施頗有必要
在過去的三年中，當氣體腰輪流量計的檢定申請大大增進。主要展示在以下三個方面：
荷蘭有幾台高壓流量檢測裝置。從檢定設施或溯源性方面看，Groningen、Bergum與Westerbork的檢測擺設很須要。這3台裝置在哄騙條件下的檢定，這已參預1993年打算傍邊。
能源計量
能源分為一次能源（煤炭、原油、煤層氣、石油氣和天然氣）、 二次能源（電力、焦炭、人工燃氣、成品油、液化石油氣、蒸汽）及載能工質（壓縮空氣、氧、氮、
氫、水）等。能源計量是科學管理能源，實現節能降耗，提高經濟效益的重要手段。流量儀表是能源計量儀表的重要組成部分，水、人工燃氣、天然氣、蒸汽和油品
這些常用的能源都使用著數量極其龐大的流量計，它們是能源管理和經濟核算不可缺少的工具。
