簡介

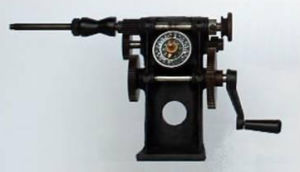

繞線機：顧名思義繞線機是把線狀的物體纏繞到特定的工件上的機器。
1使用範圍
凡是電器產品大多需要用漆包銅線(簡稱漆包線)繞製成電感線圈，就需要用到繞線機。例如：各種電動機，日光燈鎮流器，各種大小變壓器，電視機。收音機用的中周、電感線圈，行輸出變壓器(高壓包)，電子點火器、滅蚊器上的高壓線圈，喇叭，耳機，麥克風的音圈，各種電焊機等不能一一舉例，這些裡面的線圈都需要用繞線機來繞。
紡織行業多用棉紗線，人造纖維線等繞制各種適合紡織機用的紗團、綻這些都需要用一款繞線機來繞。
繞線機的種類
常用繞線機繞制的線多為漆包銅線(繞制電子、電器產品的電感線圈)，紡織線(繞制紡織機用的紗綻、線團)，還有繞制電熱器具用的電熱線以及焊錫線，電線，電纜等。繞線機的種類繁多，按其用途分類，可分為通用型和專用型；
通用型--由1根或數根線適合安裝多種框架繞線的繞線機。常見的通用型漆包線繞線機有；裝有1根園形繞軸的叫"單頭機"，依此類堆有"雙頭機"3頭機"......"6頭機"。
專用型--是裝有固定的專用繞線夾頭，只能繞制一種線圈的繞線機；常見的專用繞線機有；
一、 繞制變壓器方形變壓器專用機
1、方形變壓器專用--(細線專用機，粗線專用機)2、環形變壓器專用--(大環機，中環機，小環機)
3、其它型式變壓器專用
二、繞制電動機線圈專用機
1、風扇電機專用機(座扇,吊扇,轉頁扇)2、玩具微型電機專用機；(飛叉式,專用繞頭式)
3、串激式轉子線圈專用機(電動工具)
4、分馬力電機，及大馬力電機專用機。
三、 繞制電感線圈的專用機
1、中周及色碼電感專用機2、小磁環電感線圈專用機
3、音箱分頻線圈專用機4、日光燈(電子節能燈)鎮流器專用機
四、 其它專用繞線機喇叭音圈專用機
1、喇叭音圈專用機2、電熱管專用機
3、絕緣膠帶包帶機
4、紡織紗綻專用機
繞線機按自動化程度又可分為簡易型、半自動型、全自動型。電子控制方式有數控式微電腦單片機及IBM電腦控制。按安裝方式分類為桌面式和落地式機。
五大常用繞線機的套用介紹
由於各種線圈產品的功能要求不同，使得繞線機的種類也多樣化了，目前常見繞線機的有全自動繞線機、半自動繞線機、環行繞線機、伺服精密繞線機、變壓器繞線機、電感線圈繞線機等機種。全自動繞線機
是近幾年才發展起來的新機種，為了適應高效率、高產量的要求，全自動機種一般都採用多頭聯動設計，國內的生產廠家大多都是參照了台灣等地的進口機型的設計，採用可程式控制器作為設備的控制核心，配合機械手、氣動控制元件和執行附屬檔案來完成自動排線、自動纏腳、自動剪線、自動裝卸骨架等功能，這種機型的生產效率極高，大大的降低了對人工的依賴，一個操作員工可以同時照看幾台這樣的設備，生產品質比較穩定，非常適合產量要求高的加工場合。但是，這種機型由於集成了數控、氣動、光控許多的新技術，所以價格小則幾萬元高則十幾萬元，價格也使得許多的用戶望而嘆步，另外由於功能要求決定了該設備的零部件採用了大量非標準件和定製件，所以一旦出現故障相對的維修過程將會很複雜，周期也會比較長。它的先進性和高產量還是吸引了客戶。波特自動化網主營各類全自動繞線機等，強大專業的產品質量保障，為中國和東南亞提供各類自動化產品。半自動繞線機
是目前使用最廣泛的機型也稱為CNC自動繞線機，該能夠自動排線，加上不同的機械結構即可完成不同的繞制要求具有高效、維護方便、性價比高等諸多優點，國內廠家一般都採用CNC控制器，也有部分廠家採用自行開發的控制器作為控制核心，CNC機型已經是一種非常成熟的機種了，許多廠家在功能和用途上都作了創新和升級，使用產品的系列不斷的得到延伸，作為市場上套用最廣泛的機型，該機型的價格比起全自動繞線機動則幾萬元的價格，就低了很多，根據用途的不同有幾千到上萬不等的價格，該機種的缺點就是一台必須配一名操作人員。目前在鎮流器、電感線圈生產等一些場合都能看該機型的套用。環行繞線機
是特殊專用機型，常見的有邊滑式和皮帶式，是繞制環行線圈的專用機型，該機型從出現到現在沒有很大的技術變動，目前，機頭部分主要還是以進口為主，比較常見的有美國高曼等品牌，進口機頭相對於國產機頭有許多優點做工都比較的精細，材質一般都採用特殊合金耐磨表現優異，機頭都能承受長時間的作業加工要求，有些機頭採用了分體式結構設計上下儲線環變的更為方便快捷。環行繞線機一般都為台式機構，設備主要以機械構造為主，價格主要區分為進口機頭和國產機頭兩類。伺服精密繞線機
是當今高新技術結合的產物也是目前最先進功能最為強大的機型，高端機型可以完全模擬人手的排線動作，主軸和排線均採用高精度伺服電機，控制系統採用具有極高運算能力的PLC系統，具有自動運算、自動判別、誤差修正等功能，由於採用了閉環控制，所以當出現排線失步等現象時設備可以自動修正，高解析度的伺服電機可以保證在高低速時設備運轉的穩定性，該機型的附屬檔案裝置也是比較先進的，比如有輔助卸模裝置，主動式張力放線架，電磁自動調節式張力器等，由於使用了大量的高新技術，所以價格要比CNC自動繞線機高不少，一般使用在對線圈參數有特定要求的場合。變壓器繞線機
是比較常見的機型，結構形式來分有臥式和立式，我們一般比較常見的是臥式繞線機是用來繞制變壓器線圈的專用設備，傳統的變壓器繞線機比較單一均為人工排線整形的機型，現代機型已經有自動排線系列了，變壓器是大型電氣件，所以繞線機的結構都比較大，重量也根據繞線機的級別從幾百公斤到幾千公斤，由於現代技術不斷在變壓器繞線機上的套用，新的機型功能上也變得更強大，柔性預壓緊裝置的出現代替了傳統的人工敲打整形的煩瑣工藝，使變壓器繞制過程變得更為簡單。電感線圈繞線機
產品優點流線型外觀設計 獨有熱吹風系統 模組式設計,方便維護 性能穩定可靠,重複精度高 精密張力控制,品質有保證 採用微電腦控制系統，可同時保存多組數據 主要參數 主軸馬達:富士伺服電機 主軸轉速:3000 轉/分鐘 停止角度: ±1° 適應線徑:0.02~0.5mm 幅長:10mm(MAX) 剪線精度:0.01mm 機台電源:220V/AC 耗費電力:3KVA 適用壓力:6KGF/c㎡ 機台尺寸:1080*600*1200MM 機台淨重:200KG
交流繞線機與直流繞線機的用途區分
交流機，使用變頻器驅動，啟動柔和，微細線具有保護作用，轉速低，
直流機，霍爾信號控制，啟動時是直線啟動，衝擊力大，細線慎用
淺析繞線機維修基本方法
繞線機的故障分類不外乎：電氣、機械、傳動、氣動（如果有的話）這幾種，其中電氣部份又分為強、弱電，而繞線機的廠家一般在其數控系統的設計、使用和維修中，有考慮對易損、易故障部位給予報警，報警電路工作後，一方面在顯示屏或操作面板上給出聲、光等報警信息，另一方面發出保護性指令．使系統斷電或停止工作，以保證安全和防止故障擴大化。明輝電子機械有限公司有一支專門的維修隊伍，可維修各款式繞線機及進口繞線機的維修及系統及機構的改造。一、整機復位法
一般情況下的繞線機由於瞬時故障引起的整機錯誤，可用硬體復位或開關係統電源依次來清除故障，若系統工作存儲區由於電壓不穩，拔插線路板或整流開關電源欠壓造成混亂，則必須對系統進行初始化清除，清除前應注意做好當前數據備份記錄，若復位初始化後故障仍無法排除，則進行硬體置換診斷。二、編制試運行程式法
編制一段合理的程式並運行成功是確定整機系統功能完好與否的依據，一些繞線參數設定錯誤就可能造成系統的故障或某功能無效，有時由於用戶程式錯誤造成的故障停機，對此可以採用編制試運行程式進行檢查，改正用戶程式的錯誤，以確保其正常運行。三、善用各可調部件
如繞線的張力，螢幕電壓，排線架起始位等可調部件的調節，在維修中是一種易簡但行之有效的辦法。通過對可調部件的調節，修正一些無傷大雅的故障。如在某一企業維修一台使用多年的繞線機，其系統顯示屏畫面晦暗，經調節螢幕供電電壓後正常。四、備件替換法
在繞線機的維修中，用完好的備件替換疑似故障的部件，維修人員基本判斷故障原因後，可用這種方法快速的診斷故障範圍，並使繞線機迅速投入正常運轉，然後將壞的部件返回修理，這是目前最常用的排除故障辦法。五、改善環境質量法
對於一些非常奇怪的故障，用排除替換法也找不出原因的，往往需要從周圍環境入手，環境一般分為兩種，電源及空間。電源改善可採用穩壓隔離電源，來改善來自電源的波動，對於一些來自電源的高頻干擾可以採用電容濾波法，通過這些預防性措施來減少因為電源而引起的故障，增加和檢查接地是否良好也是很有必要的。空間干擾的原因有很多種，粉塵、氣體等，地基的虛浮、振動等，空間輻射干擾等，不一而足，需要經驗豐富的維修技師和專業的設備來檢測和維護。六、維修信息跟蹤法
根據繞線機的實際工作及以往的故障記錄，可發現由於繞線機設計或生產工藝缺陷造成的偶然故障，可通過不斷修改和完善系統軟體或硬體來解決。這些修改以維修信息的形式不斷提供給（上海隆奔繞線設備公司）的維修人員。通過這些客戶反饋，本公司可以此作為故障排除的依據，正確、徹底地根除故障，用戶合理的反饋也是我公司不斷完善的強大助力。總之，繞線機維修的第—步是要根據故障現象，儘快判別故障的真正原因與故障部位，這些故障處理方法，實際運用時並無嚴格的界限，有時候僅用一種方法就能排除故障，也可能需要多種方法同時進行。其效果主要取決於維修技師的經驗以及其對系統原理與結構的理解與掌握的深度。這一點既是維修人員必須具備的素質，但同時又對維修人員提出了很高的要求，它要求數控繞線機維修人員熟悉繞線機的結構與設計思想，熟悉數控繞線機的性能，只有這樣，才能迅速找出故障原因，判斷故障位置，此外，維修中為了對某些電路與零件進行現場測繪，作為資深的維修人員還應當具備一定繪製工程圖紙的能力。
