範圍

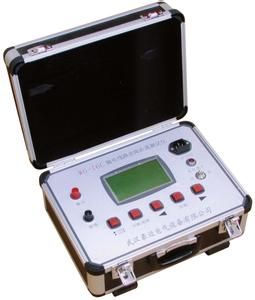

WDXG輸電線路故障距離測試儀是用於架空輸電線路發生永久性接地(短路)或斷路(開路)時，測量故障點到測量點(變壓器)的距離。該儀器適用於10kV及以上各電壓等級的架空輸電線，當發生永久性單相接地或斷線故障時，只要在變電站內對故障線路進行測試，就可準確地測出故障距離，確定故障桿塔，便於搶修人員快速查找故障，縮短搶修時間。
本儀器必須線上路停電的基礎上才能使用。它具有體積小，攜帶方便，自帶電池交直兩用，具有圖形和數字顯示功能，操作方便。
主要特點
1.功能齊全2.測試精度高
儀器採用高速數據採樣技術，A/D採樣速度為100MHz，使儀器讀取解析度為1m，探測盲區為1m。
3.智慧型化程度高
測試結果以波形及數據自動顯示在大螢幕液晶顯示屏上，判斷故障直觀。並配有全中文選單顯示操作功能，無需對操作人員作專門的訓練。
4.具有波形及參數存儲，調出功能
採用非易失性器件，關機後波形、數據不易失。
5.具有雙蹤顯示功能。
可將故障線路的測試波形與正常波形進行對比，有利於對故障進一步判斷。
6.具有波形擴展比例功能。
改變波形比例，可擴展波形進行精確測試。
7.可任意改變雙游標的位置，直接顯示故障點與測試點的直接距離或相對距離。
8.具有根據不同的被測線路隨時修改傳播速度功能。
9.小體積攜帶型外形，內裝可充電的電池供電，方便攜帶和使用。
主要技術指標
1． 掃頻範圍 （100Hz～100kHz） 分段選擇2． 測量距離 0～100km
3． 被測線路電壓等級 10kV～500kV
4． 顯示方式 圖形及文字
5． 輸出電壓 Vp_p≥8V
6． 精 度 1%
7． 內部電池使用時間 2～4小時/每次充電
8． 充電電流及時間 100～200mA/12小時
9． 使用條件：環境溫度 0℃～+40℃（極限溫度 －10℃～+50℃）
相對濕度 40℃（20～90）%RH
大氣壓強 （86～106）Kpa
10． 體積：225×165×125mm3
11． 重量：2kg
按鍵操作介紹
本儀器除了電源開關外。還有五個簡單的操作鍵，分別為“短路/開路”選擇鍵，“功能”選擇鍵，左移鍵和右移鍵在不同的功能狀態下左﹑右移鍵還有其它一些定義。“功能”選擇鍵，是用於選擇分析、採樣、縮放操作狀態，每按一次順序會改變一次，當前被選中的操作功能狀態會反白顯示。
在分析過程中按下左、右移鍵，會使標識線左、右移動，當移動到圖形的 左、右兩端時，如果還有數據，會自動換頁。如果認為頻率的精細度不夠，應進入縮放功能狀態進行X軸方向的放大和壓縮後，再回到分析功能中分析。
在縮放功能狀態下，每按一次“左移”鍵，圖形曲線會在原頻率點壓縮一倍。按一次“右移”鍵，圖形曲線會在原頻率點擴展一倍，直到最小精細度。
在採樣功能狀態下，按“右移”鍵致螢幕顯示“採樣”標識閃爍時，再次按下“右移”鍵兩秒左右儀器進入採樣測量，進入測量後，所有操作鍵均失效，直至採樣完成。並將上次所測量後保存的數據刷新。
在採樣功能狀態下，按“左移”鍵可選擇所測量線路的電壓等級。選擇線路的電壓等級依次為35KV、110KV、220KV、330KV和500KV，每按一下“左移”鍵 將會在上述電壓等級中增跳一次，多次按下會反覆變換。
使用方法
本儀器不允許在被測線路帶電的情況下測量。測量時，儀器的“輸出”端子，用引線連線故障相架空線路。儀器的“接地”端子接變壓器的地線。若架空線路發生相間短路故障，可一相接儀器“輸出”端子，另一相接儀器“接地”端子。檢查所有連線線都聯接好後，打開電源“開關”。
儀器進入主界面後，通過“功能”鍵選中進入“採樣”功能狀態。此時按“左移”鍵可選擇所測線路的電壓等級。按“右移”鍵致“採樣”標識閃爍，再次按下“右移”鍵兩秒左右儀器進入採樣測量。採樣測量結束後儀器自動進入分析功能狀態。
第一駐波點的頻率，在“分析”功能狀態下通過“左移”鍵或“右移”鍵移動標識線，反覆在第一駐波點附近調整，觀察顯示屏下方A的值（駐波比）變化，找出最低點。此時顯示出的距離L為故障距離，f為第一駐波點的頻率，A為駐波比。
為了便於找出第一駐波點的最小A值，可選中縮放狀態，通過“左移”鍵或“右移”鍵放大或壓縮曲線，以便取得最好精細度。調整好精細度後進入分析狀態進行分析。
採樣測量結束後儀器自動判斷線路故障性質（短路或開路）。若自動判斷有誤可通過“短路/開路”鍵改變故障判斷性質（距離L將改變）。
若線路是短路故障，所顯示曲線與正弦曲線相似，既A的值隨著頻率的爭加由小向大再向小變化（見線路短路時駐波比與頻率的關係圖）。
若線路是開路故障，所顯示曲線與餘弦曲線相似，既A的值隨著頻率的爭加由大向小變化（見線路開路時的駐波比與頻率變化的關係圖）。
根據波的傳輸理論和理論公式可知，當故障點離測試點距離越近，在注入點出現第一個駐波波谷時的頻率f0越高。當故障點距離太近時可能測量不到f0的值，當故障點離測試點距離太遠時f0的值可能只有幾百赫茲，我們所測到的可能不是第一駐波點而是第二、第三駐波點，當曲線波形中第一駐波點所示故障距離大於50kM時，可通過距離檔位按鈕選擇大於50kM的檔位來進行精確的測量。
誤差的修正
本儀器程式中的架空線路波速是固定的，對於不同參數的架空線路，其波數與給定波速會有一定偏差。因此，對於不同參數的架空線路，測出的距離也有一定偏差;但這一偏差可通過下列兩種辦法進行修正。1.根據對具體線段參數測試，修改程式中架空線路的波速參數，以保證測量精度。本方法適用於同一電壓等級線路參數基本一致的用戶。此項工作由架空線廠家與用戶配合進行。
2.用戶用WDXL-II儀器對已知長度L0的線路測量時，分別測量非故障相長度L1和故障相長度L2，可通過下列公式得到故障距離。 Lx=L0×L2/L1
注意事項
1.儀器中的蓄電池為全密封型，可以任意放置。2.關上電源開關，將220V市電由所配充電線引入充電插口就可進行充電，充電時間為12小時。
3.為了延長電池壽命使電池達到最佳使用效果，應每月進行充放電一次。
