該儀器適用於10kV及以上各電壓等級的架空輸電線，當發生永久性單相接地或斷線故障時，只要在變電站內對故障線路進行測試，就可準確地測出故障距離，確定故障桿塔，便於搶修人員快速查找故障，縮短搶修時間。
本儀器必須線上路停電的基礎上才能使用。它具有體積小，攜帶方便，自帶電池交直兩用，具有圖形和數字顯示功能，操作方便。

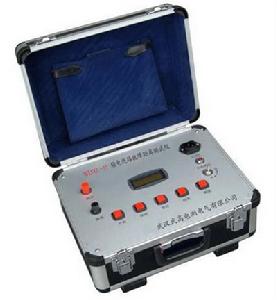

輸電線路故障測試儀主要特點
2.1 功能齊全
2.2 測試精度高
儀器採用高速數據採樣技術，A/D採樣速度為100MHz，使儀器讀取解析度為1m，探測盲區為1m。
2.3 智慧型化程度高
測試結果以波形及數據自動顯示在大螢幕液晶顯示屏上，判斷故障直觀。並配有全中文選單顯示操作功能，無需對操作人員作專門的訓練。
2.4 具有波形及參數存儲，調出功能
採用非易失性器件，關機後波形、數據不易失。
2.5 具有雙蹤顯示功能。
可將故障線路的測試波形與正常波形進行對比，有利於對故障進一步判斷。
2.6 具有波形擴展比例功能。
改變波形比例，可擴展波形進行精確測試。
2.7 可任意改變雙游標的位置，直接顯示故障點與測試點的直接距離或相對距離。
2.8 具有根據不同的被測線路隨時修改傳播速度功能。
2.9 小體積攜帶型外形，內裝可充電的電池供電，方便攜帶和使用。
主要技術指標
1． 掃頻範圍 （100Hz～100kHz） 分段選擇
2． 測量距離 0～100km
3． 被測線路電壓等級 10kV～500kV
4． 顯示方式 圖形及文字
5． 輸出電壓 Vp_p≥8V
6． 精 度 1%
7． 內部電池使用時間 2～4小時/每次充電
8． 充電電流及時間 100～200mA/12小時
9． 使用條件：環境溫度 0℃～+40℃（極限溫度 －10℃～+50℃）
相對濕度 40℃（20～90）%RH
大氣壓強 （86～106）Kpa
10． 體積：225×165×125mm3
11． 重量：2kg
