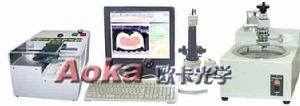

線束分析儀

一、設備簡介

線束分析儀是由蘇州歐卡精密光學儀器廠研發的用於線束、端子行業的壓接標準檢測，主要通過對線束、端子進行切割，打磨，腐蝕，觀察，測量，計算，這幾個步驟完成的。是一個端子、線束行業的標準檢測。採用人體力學設計，模組化組合，流水線式工作流程，讓操作更方便、快捷。全套檢測系統可在5分鐘內完成一個端子的處理分析，極大地提高了端子斷面品質檢驗的速度。簡易的操作、高品質的圖像採集系統、精確的測量分析為您的生產保駕護航。

高性能顯微觀測儀和專用軟體可簡單正確地測量長度﹑計算面積。 放大倍率從 45 倍 ~ 最大 260 倍。 超過AWG30的極細線也能鮮明地顯示出。 用新開發的斷面評價專用軟體，可測定 CH?CW， 能瞬時計算出斷面面積。 在最大倍率下的測量精度為 1 ~ 2µm。 端子斷面檢測顯微鏡能觀察物體時能產生正立的三維空間像，立體感強，成像清晰和寬闊，具有較長的工作距離;配置高精度線束端子圖片測量分析系統,組合成線束端子檢測顯微鏡,高品質光學系統與高解析度攝像頭的完美組合，讓斷面圖像更清晰，獨特的定倍定檔讓測量更精確。

二、系統特點

①不需要用樹脂封固
以前樣品的樹脂封固製作方式需要經過樹脂硬化>>>樹脂切割>>>樣品研磨的過程，製作一個樣品需要幾個小時的時間。本裝置由於不需要進行樹脂封固，製作一個樣品所需要的時間可以縮短到僅僅5分鐘。
②採用了端子專用夾具,可以對應的端子尺寸範圍較廣
新開發的端子專用夾具可以可靠地將端子夾住。無須擔心在研磨過程中會產生端子壓接部的變形。電線飛出等情況.附屬的標準夾具適用於AWG5～AWG26的電線。而作為選購件的細線夾具則對應AWG26～AWG36的電線。
③利用高性能的顯微鏡和專用軟體，可以簡單地進行正確的長度測量 · 面積計算
放大倍率45倍～最大260倍。超過AWG30的極細的線也可以很清楚地表現出來。另外還新開發了用於端子壓接端面評價的專用軟體。C/H，C/W，斷面的面積等瞬間就能測定。
④具有將測定結果作成報告形式的機能
可以將測定的各種數據以及芯線的壓縮率等和鮮艷的斷面圖形一起輸送到Excel文檔的一頁上。可以很簡單地就製作出複雜的評價報告面來。

三、技術參數

1.線束剖面分析儀顯微鏡： 0.75X~4.5X（6檔）
2.視頻總倍率：40~260X
3.電線的適用範圍：0.05㎡~30㎡
4.電源：AC100V~AC240V
5.成像系統：SONY工業高清視頻系統200萬
6.切割片規格：Φ120X0.5mm
7.研磨砂紙：1200# 2000#
8.標準夾具：AWG26—AWG5
9.精密自動切割台（含專業夾具）瑞士電機 50~3000rpm
10.精密自動研磨台（含專業夾具）瑞士電機 50~1500rpm
11.專業端子圖像分析軟體含加密鎖及光碟
12.高精度基準尺
13.端子腐蝕：液體腐蝕
14.照明光源：全白可調LED照明裝置(冷光)
15.外形尺寸：W1200XD450XH350
