產品名稱 端子截面分析儀 線束剖面分析儀FM-Section3
型號 FM-Section3
簡單介紹

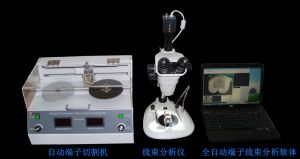

端子截面分析儀是飛母托米儀器科技（崑山）有限公司針對線束行業品質檢驗而專門研發的一款精密檢測分析設備，整套線束斷面分析儀系統由端子切割研磨一體設備、日本進口光學採樣、腐蝕清洗、斷面圖像採集系統、線束端子圖片測量分析等系統組成，採用切割研磨一體式設備，最新專利技術，切割與研磨一次性完成，完全保證了端子的平整度要求。我司原採用的切割研磨分體機設備已更新（切割完畢後取下夾具放至研磨設備研磨並不能保證端子的平整都及無法精確確定研磨的精度）。全套檢測系統可在5分鐘內完成一個端子的處理分析，極大地提高了端子斷面品質檢驗的速度。操作簡單方便、快捷，採用日本高清的圖像採集系統、精確的測量分析為您的生產保駕護航。
【詳細介紹】詳見如下
【簡單介紹】
端子截面分析儀是飛母托米儀器科技（崑山）有限公司針對線束行業品質檢驗而專門研發的一款精密檢測分析設備，整套線束斷面分析儀系統由端子切割研磨一體設備、日本進口光學採樣、腐蝕清洗、斷面圖像採集系統、線束端子圖片測量分析等系統組成，採用切割研磨一體式設備，最新專利技術，切割與研磨一次性完成，完全保證了端子的平整度要求。我司原採用的切割研磨分體機設備已更新（切割完畢後取下夾具放至研磨設備研磨並不能保證端子的平整都及無法精確確定研磨的精度）。全套檢測系統可在5分鐘內完成一個端子的處理分析，極大地提高了端子斷面品質檢驗的速度。操作簡單方便、快捷，採用日本高清的圖像採集系統、精確的測量分析為您的生產保駕護航。
一、用途：
線束截面分析儀一體型端子切割和研磨台：通過專用的線束夾具將端子夾好以後，切割盤與研磨盤獨立控制，速度可以方便控制。（因為不同AWG的端子切割需要不同的速度才能更完美的切割，然而研磨的過程根據端子的大小不同也要採用相應的速度。我司的一體機採用雙控變頻技術獨立控制，速度範圍0~5000轉/分鐘，採用德國雙電機）切割需要速度另外在對端子斷面進行研磨拋光的時候需要根據端子的材料和尺寸控制轉速度。在研磨拋光時設計了可上下進行微調帶刻度的導軌結構，可以為客戶準確的打磨端子的高度控制。端子切割和研磨拋光所需要的時間為2～3分鐘。超過AWG38極細線也能鮮明地顯示出。用新開發的斷面評價專用軟體，可測定CH・CW，能瞬時計算出斷面面積。在最大倍率下的測量精度為1~2µm。
線束端子檢測樣品製作過程，僅需2分鐘完成!!
二、系統特點
2.1我司樣品製作過程採用目前行業最先進技術不用樹脂鑲嵌，省時。
原剖面分析樣品製作需要步驟端子取樣樹脂鑲嵌樹脂切割樹脂研磨樣品拋光，整個剖面分析樣品製作過程需要花費數達3小時，現在採用先進技術只需2分鐘就能完成。
2.2採用了端子專用夾具,適用於不同規格的端子
我司端子專用夾具可靠地將端子夾住。無須擔心在研磨過程中會產生端子壓接部的變形。
我司標準夾具適用於AWG5～AWG38線（可根據客戶需求配備1-2套不同規格夾具滿足客戶需求）
2.3利用專業端子切割設備，對端子精密切割可進行0.01mm上下距離調整，任意切割端子部分
採用德國超薄端子切割片對端子內部材質結構進行無損傷切斷。
2.4利用日本高性能的光學分析系統和端子線束截面分析專用軟體，可以方便測量端子壓接高度、寬度毛刺尺寸、壁厚、銅絲數量、壓縮比·間隙比、壓接面積等計算
放大倍率45倍～最大260倍。超過AWG38極細的線也可以很清楚地表現出來。
2.5我司專利技術一鍵式導出報告
可以將測定的各種數據以及芯線的壓縮率等和鮮艷的斷面圖形一起輸送到word文檔中。
並根據國際線束行業標準軟體自動計算壓縮比自動判別合格.
該進口系統擁有十幾項國際標準自動檢測項目（包含汽車業、家電業、電子業等各項權威技術指標），可以自動檢測端子各項數據是否合格，無需人工修改。
符合以下行業公司相關技術指標：
三、技術參數
1.端子截面分析：日本進口無段式變焦光學系統
2.視頻總倍率：30~312X
3.電線的適用範圍：0.01㎡~50㎡
4.電源：AC100V~AC240V
5.成像系統：日本工業高清視頻系統300萬
6.切割片規格：Φ150X0.5mm（德國進口、細膩耐用、其他公司採用國內沙粒度較粗、使用壽命短，切割後端子表面粗糙。）
7.研磨砂紙：1200#600#
8.標準夾具：0.01—50mm2
9.精密一體式自動切割研磨設備，德國電機0~5000rpm無極調速（其他公司採用定速、無法滿足不同大小端子的需求）
10.專業端子截面分析軟體含加密鎖及光碟（我司獨有專利技術）
11.高精度基準尺:0.01/10mm
12.端子腐蝕：液體清洗（10S內完成）
13.照明光源：全白可調LED照明裝置(冷光)
14.外形尺寸：W500XD350XH350
四、樣品的製作、只需要以下幾步
本公司製作的樣品展示：

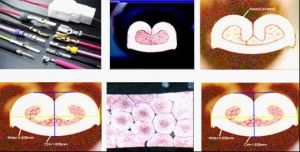

參考資料 五、軟體特點（專業端子圖像分析軟體）專利技術
最新端子截面分析軟體V1.2版本主要在測量和報告上做出了很大的改進，主要有以下特點：
1.測量比以前更快捷更方便，整個測量流程分為：C/H、C/W、C/R、壁厚、毛刺寬度、毛刺高度、壓縮比、間隙比、線芯和角度測量，一鍵式測試數據馬上出來。
2.報告比以前更加專業和完整,採用與德國德爾福合作開發最新端子檢測系統。我們在軟體裡邊植入了這套系統後，軟體可以自動判定該端子壓接是否合格
