線材測試儀器

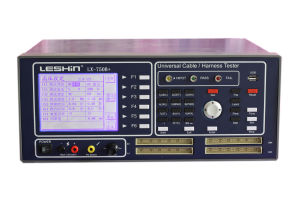

線材測試儀器

聯欣科技系統提供中文操作界面開機自動診斷、自動校正,系統可自動掃描找點。系統提供先進的斷短路/導通測試,可作線才單邊測試/絕緣測試。最高DC700V測試電壓,最高可測試256測試點。提供320*240解析度圖形液晶顯示,線性與安規一應俱全,完全可分段連續測試。提供多種界面,可作各種不同之套用,系統提供統計與電腦線列印功能。

線材測試儀器

一、分類

線材測試機,一般現在為三種,
第一種;就是測試導通,錯位,短路,斷路,優點可準確判斷AB端故障,價格優惠。速度快,大螢幕查看結果更直觀。
第二種;多了一個單邊測試/絕緣/高壓等功能;這種檢測儀做耳機線用的比較多了,測試速度比市面上普通高壓儀器速度更快,AB端判斷更準確。
第三種;就是用於測試帶有元器件類的電子線材,採用四線式測試方式,可精確測量到元器件的參數!

二、產品說明

線材測試機(低壓型),優點能測試線材內的元器件,測試速度比傳統的儀器速度快一倍以上,並提供單邊、導通阻抗編輯及點測顏色編輯等測試功能。
詳細參數如下:
1、測試電壓:直流5VDC;
2、測試點數:1~256點(Pin);
3、短斷路判定:2KΩ~50KΩ;
4、量測速度:128點/10mS;
5、測試方式:手動、自動、連續;
6、存儲管理:512KB,最多可存儲56組設定檔案;
7、電阻量測:0.1~10MΩ;
8、二極體量測:0.0V~7.0V;
9、電容測試:10pF~500uF
10、瞬間短斷路測試:2KΩ~50KΩ;11、瞬間導通測試:0.1Ω-50Ω;
12、導通電阻測試:0.1~50Ω(精確值0.05Ω)
13、絕緣阻抗測試:0.1MΩ~10MΩ
14、系統具自動掃描和自動找點功能
15、提供先進的短路、斷路、錯位、導通阻抗、瞬間短斷路測試,所有功能測試一步完成;
16、提供單邊、標準、多段和點測功能
17、提供快速準確的測試,較傳統同業產品測試速度快約1倍;
18、系統提供統計與列印功能,並提供不良品之統計分析
19、具遠程臨控和RS232通信接口;
20、提供兩個USB連線埠,並支持USB檔案讀寫;

三、最新產品

產品說明
產品名稱:LX-350A產品型號:LX-350A產品特點PRODUCTFEATUERS

■系統提供中文/英文自由切換界面

■開機自我診斷,自我校正

■系統具備自動掃描和自動找點功能

■系統提供先進的的瞬間斷短路和導通測試

■可作線材單邊、標準、多段和點測功能測試

■最高AC1000V,DC1500V測試電壓

■系統採用先進四線式量測,斷短路判定值最小200Ω

■提供LCR電錶模組,可做精密量測分析

■不良判定更精準,測試速度較傳統同類產品提升一倍

■提供320*240全中文/英文大螢幕圖形液晶顯示

■線性導通與安規及元器件測試一應俱全

■完全可程化連續測試

■提供多種界面,可作各種不同之套用

■系統提供統計和列印功能,並提供良品與不良品之統計分析技術規格SPECIFIcation

加工定製: 是

品牌: 聯欣科技

型號: LX-350A

測量範圍: 精密四線式

測量精度: 高精密四線式

電源電壓: 220(V)

尺寸: 460X380X180(mm)

重量: 18(kg)

用途: 滿足任何線材測試要求

四、選購指南

可選購功能

1.USB檔案讀寫;
2.與PC電腦主機在線上功能;

註:

1、測試線材範圍:成型,未成型線材

2、如:USB線,耳機線,電源線,手機線,網線,排線等;
