線上式三防漆噴塗機

線上式三防漆噴塗機

1.

線上式三防漆噴塗機:無需人工噴塗及搬運的自動化噴漆設備,可直接與三防漆烘乾線自動對接,實現全自動化噴塗作業,是批量噴漆作業最理想自動化設備。

線上式三防漆噴塗機線上式三防漆噴塗機

關於三防漆介紹:

三防漆噴塗機又稱三防漆塗膠機、三防漆噴膠機、三防漆噴油機,三防漆塗覆機等,是專門對流體進行控制,在PCB表面蓋上一層三防漆,如用浸漬、噴塗或旋塗等方法在PCB表面覆蓋一層光致抗蝕劑。
三防漆噴塗機機主要用於產品工藝中的膠水、油漆以及其他液體精確噴、塗、點滴到每個產品精確位置,可以用來實現畫線、圓型或弧型。
三防漆噴塗機套用行業
1.LED行業(顯示屏、戶外照明產品)
2.驅動電源行業
3.通訊行業:
4.電腦主機板
5.自動化行業
6.電子:電子元器件、積體電路、線路板電子零件固定及防塵防潮保護等
7.電焊機行業
8.汽車電子行業
 分類
整版三防漆噴塗機 整板噴塗機提供一個清潔、高效的全自動三防噴塗過程。精確控制的噴塗閥門能確保0.05mm厚度的三防塗覆效果均勻一致,較手工噴塗、浸泡、塗刷等方式有了革命性的改進,大大提高生產效率和產品質量。
力拓LITUO機型:AS-350P雙面三防漆噴塗機電源及汽車電子行業及電焊機控制板,需要整體三防的電子產品要求。
力拓LITUO機型:BS-350P單面三防漆噴塗機LED顯示屏及LED照明及自動化產品

選擇性三防漆噴塗機 選擇噴塗機提供一個清潔、高效的全自動選擇定位三防噴塗過程,避免噴塗到所選擇的區域外,從而免去覆膜、去膜及修復過程。精確控制的噴塗閥門能確保0.02mm厚度的三防塗覆效果均勻一致,較手工噴塗、浸泡、塗刷等方式有了革命性的改進,大大提高生產效率和產品質量。

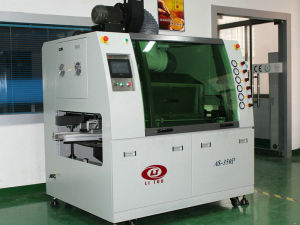

AS-350P雙面三防漆噴塗機機型參數:

推薦重點:可針對不同電子產品的雙面進行自動噴塗三防漆,可與三防漆烘烤線在線上使用,大大節省人工噴塗品質的不穩定因素,標配強抽風系統可以最少程度影響車間由噴塗造成的影響。
產品特點:
1.智慧型PLC控制,7寸工業彩色觸控螢幕操作,故障聲光報警及各感測器IO狀態顯示
2.連續性表面噴塗,自動檢測起始距離及塗覆寬度
3.SMC氣缸或(步進馬達控制)往復式塗覆,可任意設定PCB板前後左右偏移量
4.專用鋁合金軌道及不鏽鋼輸送鏈條
5.配備2個進口噴咀系統,可調節高度及角度
6.標配鏈條清洗系統
7.進、出口高度可調滿足生產線不同傳輸需要。
8.自動液體增壓系統,有效防堵。
9.噴咀自動清洗程式,防止三防漆固化。
10.設有二級過濾系統、大功率抽風系統
相關參數:
型號
Model
AS-350P/BS-350P
外型尺寸L*W*H
ExternalSizeL*W*H
L1950mm*W1300mm*H1600mm
注(不含風機高度400MM)
重量 Weight Approx.450kg
控制 ControlModePLC+觸控螢幕
PCB傳輸高度 PCBconveyorheight 750±50mm
運輸速度 Conveyorspeed 0-2500mm/min
傳送方向 Conveyordirection 左~右(可訂製右~左)
PCB邊緣空間 PCBedgespace ≥3mm
軌道調幅寬度 Conveyorwidthadjusting MAX50~350mm
調幅方式 Widthadjustingmode 手動
噴咀數量 Nozzlequantity 2個/1個
噴咀類型 Nozzletype 高霧化進口噴咀
驅動方式 Drivemode步進馬達/SMC氣缸
元器件高度 Componentsheight 上80MM150mm(訂製)下50mm
塗料容量 Materialtankvolume 不限
塗料泵Paintpump 標配
排風量要求Draftcapacity 30m3/min以上
排風機 Exhaustfan 標配1.5KW44m3/min
電源 Powersupply AC380V/220V50~60HZ
總功率Totalpower 1.6KW
氣壓 Pressure 0.4-0.6Mpa
註:AS-350P為雙面噴塗機BS-350P為單面噴塗機
