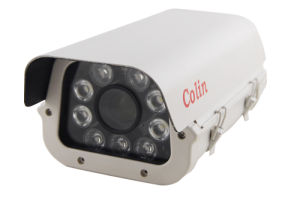

網路白光攝像機 IP網路白光攝像機是基於網路傳輸的數位化設備，網路白光攝像機除了具有普通複合視頻信號輸出接口BNC外，還有網路輸出接口，可直接將攝像機接入本地區域網路。
特點
把圖像進行M-JPEG/H.264編碼壓縮，通過網路利用TCP/IP協定進行傳輸；通過網路攝像機或鏡頭、雲台和其它外部設備進行操作控制；內置一個10M/100M乙太網RJ45接口，可通過網路實現遠程接口；一個並行I/O口，可以連線外部感測器進行自動報警，也可以對外部設備進行控制或進行聯動報警功能；一個RS485串口，可以對鏡頭、雲台進行控制，或連線其他外部設備；內嵌WEBSERVER，網路攝像機內部提供了一個WEBSERVER,允許用戶從PC機使用標準地瀏覽器進行各種接口、操作；具有單獨地安全機制，可以對操作本攝像機地用戶進行分級別的許可權驗證；有中心的集中式管理與控制的監控網以及無中心的分散式監控網；內置實時作業系統，支持軟體下載和配置設定，方便升級和操作管理。
套用原理
工作原理
網路攝像機除了具備一般傳統攝像機所有的圖像捕捉功能外，機內還內置了數位化壓縮控制器和基於WEB的作業系統，使得視頻數據經壓縮加密後，通過區域網路，Internet或無線網路送至終端用戶。網路攝像機可以直接接入到TCP/IP的數位化網路中，因此這種系統主要的功能就是在聯網上面，通過網際網路或者內部區域網路進行視頻和音頻的傳輸。
組成原理
網路攝像機一般由鏡頭、圖像、聲音感測器、A/D轉換器、控制器網路伺服器、外部報警、控制接口等部分組成。
鏡頭
鏡頭作為網路攝像機的前端部件，有固定光圈、自動光圈、自動變焦、自動變倍等種類，與模擬攝像機相同。
圖像感測器
圖像感測器有CMOS和CCD兩種模式。CMOS既互補性金屬氧化物半導體，CMOS主要是利用矽和鍺這兩種元素所做成的半導體，通過CMOS上帶負電和帶正電的電晶體來實現基本的功能的。這兩個互補效應所產生的電流即可被處理晶片記錄和解讀成影像。CMOS針對CCD最主要的優勢就是非常省電。不像由二級管組成的CCD和CMOS電路幾乎沒有靜態電量消耗。這就使得CMOS的耗電量只有普通CCD的1/3左右，CMOS重要問題是在處理快速變換的影像時，由於電流變換過於頻繁而過熱。暗電流抑制的好就問題不大，如果抑制的不好就十分容易出現雜點。
CCD圖像感測器由在單晶矽基片上呈二維排列的光電二級管及其傳輸電路構成。光電二極體把光轉化成電荷，再經轉化電路傳送和輸出。
通常，傳送優良圖像質量的設備都採用CCD圖像感測器，而注重功耗和成本的產品則選擇CMOS圖像感測器。但新的技術正在克服每種器體固有的弱點，同時保留了適合於特定用途的某些特性。這一部分與模擬攝像機相同。聲音感測器即拾聲器或叫麥克風，與傳統的話筒原理一樣。
A/D轉換器
A/D轉換器的功能是將圖像和聲音等模擬信號轉換成數位訊號。 基於CMOS模式的圖像感測器模組有直接數位訊號輸出的接口，無須A/D轉換器；而基於CCD模式的圖像感測器模組如有直接數字輸出的接口，亦無須A/D轉換器，但由於此模組主要針對模擬攝像機設計，只有模擬輸出接口，故需要進行A/D轉換。
圖像編碼器
經A/D轉換後的圖像、聲音數位訊號，按一定的格式或標準進行編碼壓縮。編碼壓縮的目的是為了便於實現音/視信號與多媒體信號的數位化；便於在計算機系統、網路以及全球資訊網上不失真地傳輸上述信號。
圖像編碼壓縮技術有兩種：一種是硬體編碼壓縮，即將編碼壓縮算法固化在晶片上；另一種是基於DSP的軟體編碼壓縮，即軟體運行在DSP上進行圖像的編碼壓縮。同樣，聲音的壓縮亦可採用硬體編碼壓縮和軟體壓縮，其編碼標準有MP3等格式。
控制器
控制器是網路攝像機的心臟，它肩負著網路攝像機的管理和控制工作。如果是硬體壓縮編碼，控制器是一個獨立部件；如果是軟體編碼壓縮，控制器是運行編碼壓縮軟體的DSP，即二者合而為一。
網路伺服器
網路伺服器提供網路攝像機的網路功能，它採用了RTP/RTCP、UDP、HTTP、TCP/IP等相關網路協定，允許用戶從自己的PC機使用標準的瀏覽器根據網路攝像機的IP位址對網路攝像機進行訪問，觀看實時圖像，及控制攝像機的鏡頭和雲台。
外部報警
網路攝像機為工程套用提供了實用的外部接口，如控制雲台的485接口，用於報警信號輸入輸出的I/O口。如紅外探頭發現有目標出現，發報警信號給網路攝像機，網路攝像機自動調整鏡頭方向並實時錄像；另一方面，當網路攝像機偵測到有移動目標出現時，亦可向外發出報警信號。
網路攝像機的基本原理是：圖像信號經過鏡頭輸入及聲音信號經過麥克風輸入後，由圖像感測器的聲音感測器轉化為電信號，A/D轉換器將模擬電信號轉換為數字電信號，再經過編碼器按一定的編碼標準進行編碼壓縮，再控制器的控制下，由網路伺服器按一定的網路協定送上區域網路或INTERNET，控制器還可以接收報警信號及向外傳送報警信號，且按要求發出控制信號。
圖像的編碼標準
網路攝像機的圖像壓縮編碼標準主要有MPEG4、H.264、M-JPEG等。
MPEG4
所謂MPEG標準就是指由ISO的活動圖像專家組制定的一系列關於音視頻信號以及多媒體信號的壓縮與解壓縮技術的標準。到2012年為止，已經制定完成並批准執行的有：1991年批准的MPEG1、MP3;1994年批准的MPEG2;1999年批准的MPEG4和MP4。正在制定的標準有：MPEG7和MEPG21.H.263 H.263是ITU-T提出的作為H.324終端使用的視頻編解碼建議，H.263經過不斷地完善和多次的升級已經日臻成熟，如今已經大部分代替了H.261，而且H.263由於能在低頻寬上傳輸高質量的視頻流而日益受到歡迎。
263是基於運動補償的DPCM的混合編碼，在運動補償的DPCM混合編碼，在運動搜尋的基礎上進行運動補償，然後運用DCT變換和“之”字形掃描編碼，從而得到輸出碼流。H.263在H.261建議的基礎上，將運動矢量的搜尋增加為半象素點搜尋；同時又增加了無限制運動矢量、基於語法的算術編碼、高級預測技術和PB幀編碼等四個高級選項；從而達到了進一步降低碼速率和提高編碼質量的目的。
264
264是ITU-T的VCEG和ISO/IEC的MPEG的聯合視頻組開發的一個新的數字視頻編碼標準，它既是ITU-T的H.264，又是ISO/IEC的MPEG4的第十部分。
在相同的重建圖像質量下，H.264能夠比H.263節約50%左右的碼率，比根據MPEG4實現的視頻格式在性能方面提高33%左右。
M-JPEG
M-JPEG技術即運動靜止圖像壓縮技術，它把運動的視頻序列作為連續的靜止圖像來處理，這種壓縮技術方式單獨完整地壓縮每一幀，在編輯過程中可隨機存儲每一幀，可進行精確到幀地編輯。但M-JPEG只對幀內地空間冗餘進行壓縮，不對幀間的時間冗餘進行壓縮，故壓縮效率不高。
技術趨勢
高解析度
就解析度而言，網路攝像機的發展可以說是一日千里，除了市場已經較多出現的百萬像素，其中九鼎集團的130萬像素、200萬像素外，300萬像素、500萬像素、800萬像素的網路攝像機產品已經在市場上出現，甚至千萬及千萬以上像素的產品也開始在監控行業中露出端倪。可以說，人們在追求看得更清楚的路上將永不止步。
CMOS
隨著技術的發展，CMOS感測器的性能正在得到快速提升。CMOS感測器回響速度比CCD快，因此更適合高清監控的大數據量特點。從市場方面來看，CCD的傳統生產廠商SONY已經開始把重心移向了CMOS感測器，在其生產的高清網路攝像機中更是幾乎清一色地採用了CMOS感測器，這也許可以看作是CMOS感測器的一個階段性勝利。
ISP
ISP(ImageSignalProcessing)通過集成ISP，不但可大幅降低系統成本，更能大大增強視頻的穩定性，最佳化影像在光學方面的性能。這對於提升高清網路攝像機的成像品質具有及其重要的作用。
智慧型分析
在高清網路攝像機中已經實現或者正在實現的智慧型分析功能有：視頻遮擋與視頻丟失偵測、視頻變換偵測、視頻模糊偵測、視頻移動偵測、出入口人數統計、人群運動及擁堵識別、物品遺留識別、入侵識別等等。這些功能看上去比過去的智慧型分析功能要“遜色”得多，但卻更為實用。
標準化
不管是ONVIF還是PSIA，都是企業自發組織形成的標準，不過從其得到越來越多企業的回響來看，還是具有非常重要的意義。未來幾年內，標準化將成為高清網路攝像機走向市場的通行證。
無法訪問外網
1、無法訪問外網，這時應該先判斷，拿到機子以後，自己是否有改過ip或者WEB連線埠號，如果沒有修改過，看下訪問外網時，網頁的提示，如果提示是無法顯示網頁，說明，這台機子沒有做路由器連線埠轉發（連線埠映射），這時我們只需在路由器裡面設定下即可。
2、如果自己更改了ip和WEB連線埠號，這時要看一下，動態域名解析(DDNS)下面有一項登錄名稱，默認的登錄名稱為“****&port=80&vertype=904”（****號部分為機身編碼）。“80”是WEB連線埠號，看下這個連線埠號是否和你更改的WEB連線埠號一致，如若不同，請更改相同即可，前提條件是已做了路由器連線埠轉發（連線埠映射）。
1:區域網路內是否能登錄？如能則請首先確認域名是否輸入正確。
2:連線埠映射是否正確
3:連線埠映射是否成功，必須注意的是，設定的路由器上面是否還有路由器，如有，則還應在在最上級的路由器上設備連線埠映射。將該路由器的連線埠從上級路由器上映射出去，這種情況在城域網裡通常會發生。因此在做連線埠映射時一定要了解寬頻屬性。
4:路由器上是否開啟了DMZ主機，如是則關閉。路由器上是否開啟了UPNP，如是則關閉。網路攝像機與傳統模擬攝像機的區別。
圖像
網路攝像機：讓人們看的更清楚，永遠是人們追求的目標，網路攝像機可以達到100w,200w以上像素圖像的輸出。如1080P百萬高清網路攝像機，內置100萬像素CMOS感測器，支持高達1080P的高清解析度。
而傳統的模擬攝像機：只能做到d1,cif輸出
管理
網路攝像機：內置WEB，使用一台PC上的標準WEB瀏覽器，就能夠管理和查看圖像。能夠遠程管理和查看圖像。網路攝像機可將圖像資料存在遠程的硬碟上，易於搜尋，易於存儲，不會被破壞。網路攝像機還支持內置SD卡，可最大支持將近32GB以上SD卡存儲。
模擬攝像機：閉路，只能在內部監看，不可以遠程監看。錄像資料只能本地存儲，也不能遠程查看，容易被不法分子破壞。
整合性
網路攝像機：網路攝像機內置作業系統。使用任一台PC上的標準WEB瀏覽器，就能夠管理和查看圖像，並且可以和多畫面的管理軟體共用，實現多路的監控，路數不受限制。不增加硬體的成本。
模擬攝像機：模擬攝像機要與DVR（DigitalVideoRecorder意為數字視頻錄像機，若僅從字面上去理解，它並沒有指明記錄媒體是磁帶還是硬碟。）相連，DVR的路數有一定的限制，DVR接滿後，在增加射像頭還要增加硬體的成本。
安裝
網路攝像機：只需方便地將網路攝像機連線到最近的網路，並分配一個IP位址就可以。它可以利用現有的網路作為傳輸平台，不用再去布線。
模擬攝像機：將同軸電纜連線到每一台攝像機，並連線到控制平台，錄象設備，顯示設備上。每增加一路都要重新布線，並且沒有現成的網路可以利用。
遠程
網路攝像機：可以進行遠程管理，如：錄像設定，雲鏡控制，報警設定，雙向對講，升級管理等功能。九鼎全系列網路攝像機還支持手機監看功能，將遠程監控的優勢發揮的淋漓盡致。
模擬攝像機：只能本地觀看圖像進行管理。
擴展性
網路攝像機：可以輕鬆地將更多的網路攝像機添加到系統當中。
模擬攝像機：擴展工作非常困難，每個模擬攝像機都需要有專用的電纜，當使用長電纜時會影響到圖像質量。
成本
網路攝像機：用與高質量的網路電纜的花費通常比標準的同軸電纜要少30%到40%。一根網路電纜能夠同時支持上百台網路攝像機和其它設備。基於IP的網路基礎設施往往處於適當的位置，也就意味著用於構建系統的成本可以降低到僅僅包括網路攝像機的成本
特性與適用範圍
設備特性
高清網路攝像機(HD-IPCamera)提供高於視頻模擬監控的條件，高清視頻解析度可達500萬像素，圖像尺寸是：2560*1920
解析度：100萬像素(1280X720)/130萬像素(1280X960/1280X1024)/200(1600X1200/1920X1080)300萬像素(2048X1536)500萬像素(2560X1920)｛NHO僅支持100萬像素(1280X720)
H.264視頻壓縮標準，視頻幀率根據頻寬自動調節，支持變碼率，在設定視頻圖像質量的同時，也可限定視頻圖像的壓縮碼流，視頻碼率50Kbps-8Mbps連續可調，幀率1-30(1-25)連續可調
支持抓拍，本地錄像，視頻圖像移動偵測，即時手動錄像，錄像檔案查詢回放系統，常自動恢復功能，網路中斷自動連線功能
支持客戶端監控，客戶自己可以調節設定，遠程/本地監控，遠程/本地即時錄像，即時截圖，字元疊加，支持多種錄像方式，可循環錄像，支持多個用戶同時訪問
全面支持InternetExptore監視，配置，升級
支持2級域名，輕鬆實現動態IP位址(ADSL撥號)，10/100M以上太網接口支持，支持多種網路協定：HTTP,TCP/IP,UDP,SMTP,DDNS,DNS,SNTP,DHCP,FTP,SNMP,RTSP
適合功能：Internet上雙向音頻實時傳輸，AAC/G7.11音頻壓縮標準，單路雙向語音功能，報警信號輸入和輸出，動態檢測支持(可設區域和靈敏度)，報警預錄功能，IO接口連線其他外設
適用範圍：適用於機關，企業，社區，交通，金融等個領域
技術參數
產品名稱：網路白光攝像機
攝像頭與鏡頭
圖像感測器 ： 1/2.5inch、美光500萬像素CMOS低照度感測器
最低照度 ： 0.05Lux
電子快門 ： 自動
技術支持 ：白光技術/紅外技術
協定 :ONVIF接入主流NVR
百萬高清鏡頭:4mm、6mm、8mm、12mm、16mm、25mm鏡頭(可選)
壓縮標準
視頻壓縮標準
H.264
視頻壓縮碼率
300Kbit/S~8Mbit/S
音頻壓縮標準
G.711(可選)
圖像
曝光模式
自動曝光、自動白平衡、自動增益
視頻解析度
回放幀率
主碼率
NHIL:1280*720P(25fps)1280*960P(25fps)可調
NHO:1280x720(25fps)
NH1:1280x720P(25fps)、1280x960(25fps)、1280x1024(25fps)、1600x1200(25fps)
1920x1080P(20fps)、2048x1536(14fps)、2560x1920(8fps)可調
NH2:1280x720P(25fps)、1280x960(25fps)、1280x1024(25fps)、1600x1200(22fps)
1920x1080P(25fps)、2048x1536(14fps)、2560x1920(8fps)可調
比特率
500—8000KBPS
像素寬動態範圍
69DB
圖像設定
飽和度、亮度、對比度、通過客戶端或者IE瀏覽器可調
網路功能
遠程瀏覽
遠程實時瀏覽、控制、支持雙碼流、支持主碼流解析度
字碼解析度：D1、VGA、640x360、480x720、CIFQ、VGA、320x192，320x192、288x192、256x192
遠程復位和升級
通過網路遠程復位系統及升級固件
支持協定
RTSP、TCP、UDP、IP、HTTP、FTP、SMTP、DHCP、DNS、ICMP
通用功能
一件復位、防閃爍、雙碼流、心跳、密碼保護、內置看門狗
USB儲存
1路USB儲存功能(特定機型可選配)
接口
通訊接口
Rj4510M/100M自適應乙太網口、1個RS-485接口(可選)
音頻輸入/輸出
1路(可選)
報警輸入/輸出
1路(可選)
網路連線埠輸出
WAN接口輸出
其他參數
日夜切換：IR-CUT雙濾光片切換(紅外機型)彩色濾光片（白光機型）
電源：DC12V/2A
LED:高效單晶點陣光源：白光-9顆紅外-10顆
防水等級:Ip66
工作溫度:–20~50°C
工作濕度:小於90%(無凝結)
尺寸（mm）:95*178mm
重量（g）:780
