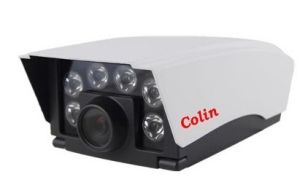

夜視白光攝像機

夜視白光攝像機

傳統的攝像機存在著夜晚無彩色,亮度暗,對比度差等缺陷,而白光彩色夜視攝像機的問世很好地彌補了這些不足,它完美還原夜晚景物的真實色彩,白天色彩也更加真是亮麗,能達到白天不偏色,夜晚全彩色的效果。

構造及原理

在攝像機領域補光技術種類繁多有、紅外光、紫外光、雷射、藍光、白光、熱成像技術等。但在這些光之中唯有白光補光在夜間攝像機能獲取彩色畫面。而白光的色溫與波長也直接反應出夜間攝像機獲取圖像質量的好壞,人們用與光源的色溫相等或相近的完全輻射體的絕對溫度來描述光源的色表(人眼直接觀察光源時所看到的顏色)又稱光源的色溫。色溫是以絕對溫度K來表示。不同的色溫會引起人們在情緒上不同的反應,我們一般把光源的色溫分成三類:
a.暖色光:暖色光的色溫在3300K以下,暖色光與白熾燈光色相近,紅光成分較多,給人以溫暖、健康、舒適的感覺。
b.暖白光:又叫中間色,它的色溫在3300K-5300K之間。暖白光光線柔和,使人有愉快、舒適、安詳的感覺。
c.冷色光:又叫日光色,它的色溫在5300K以上,光源接近自然光,有明亮的感覺,使人精力集中,適用於辦公室、室外廣場、教室、設計室、通道、等場所。
演色性:光源對物體顏色呈現的程度稱為演色性,也就是顏色的逼真的程度,演色性高的光源對顏色的表現較好,我們所看到的顏色也就較接近自然顏色,演色性低的光源對顏色的表現較差,我們所看到的顏色偏差也較大。
為何會有演色性高低之分呢?其關鍵在於該光線之分光特性,可見光之波長在380mm至780mm之範圍內,也就是我們在光譜中見到的紅、橙、黃、綠、青、藍、紫光的範圍,如果光源所放射的光之中所含的各色光的比例與自然光相近,則攝像機CCD所看到的顏色也就較為逼真。有了高效、穩定的白光補光器件,夜間攝像機彩色圖像質量必將大大的提高。

夜視技術

紅外夜視技術分為主動紅外夜視技術和被動紅外夜視技術。主動紅外夜視技術是通過主動照射並利用目標反射紅外源的紅外光來實施觀察的夜視技術,對應裝備為主動紅外夜視儀。被動紅外夜視技術是藉助於目標自身發射的紅外輻射來實現觀察的紅外技術,它根據目標與背景或目標各部分之間的溫差或熱輻射差來發現目標。其裝備為熱像儀。熱成像儀具有不同於其它夜視儀的獨特優點,如可在霧、雨、雪的天氣下工作,作用距離遠,能識別偽裝和抗干擾等,已成國外夜視裝備的發展重點,並將在一定成度上取代微光夜視儀。白光攝像機是節能環保的新型綠色照明燈具,是一種可見光,屬於冷光源,因攝像機夜晚在白光燈的輔助照明情況下,攝取的圖像是彩色的。

產品性能

白光攝像機獨有的產品特性,使其他攝像機無法比擬和超越。
省電性:白光攝像機無論是安裝在室內還是室外,當外界突然停電了它們都能充當緊急照明器,尤其是在室內、通道、地下室等地區,效果更加顯著。
色彩性:白光攝像機定焦系列統一採用純彩色高線低照度SONY1/3CCD白天色彩還原更加真實,夜間在0.LUX的環境下也能清晰捕捉到彩色圖像,真正實現監控系統全天候布控監視。
可靠性:穩定的進口LED白光燈芯,配套的電路設計嚴格的電壓電流控制,完美的機身導熱系統構造,使得白光補光系統使用壽命由理論變為現實,世界先進的CCD基板方案,嚴格的貼片工藝流程成功率100%。

特點

1、省電性
白光攝像機無論是安裝在室內還是室外,當外界突然停電了它們都能充當緊急照明器,尤其是在室內、通道、地下室等地區,效果更加顯著。
2、色彩性
白光攝像機定焦系列統一採用純彩色高線低照度SONY1/3CCD白天色彩還原更加真實,夜間在0.LUX的環境下也能清晰捕捉到彩色圖像,真正實現監控系統全天候布控監視。
3、可靠性
穩定的進口LED白光燈芯,配套的電路設計嚴格的電壓電流控制,完美的機身導熱系統構造,使得白光補光系統使用壽命由理論變為現實,世界先進的CCD基板方案,嚴格的貼片工藝流程成功率100%。
4、易用性
模擬攝像機:閉路,只能在內部監看,不可以遠程監看,
5、實用性
模擬攝像機:錄像資料只能本地存儲,也不能遠程查看,不容易被不法分子破壞。
6、整合性
模擬攝像機:模擬攝像機要與DVR(DigitalVideoRecorder意為數字視頻錄像機,若僅從字面上去理解,它並沒有指明記錄媒體是磁帶還是硬碟。)相連,DVR的路數有一定的限制,DVR接滿後,再增加攝像頭還要增加硬體的成本。
7、安裝
模擬攝像機:將同軸電纜連線到每一台攝像機,並連線到控制平台,錄象設備,顯示設備上。每增加一路都要重新布線,並且沒有現成的網路可以利用。
8、遠程
模擬攝像機:只能本地觀看圖像進行管理。
9、擴展性
模擬攝像機:擴展工作非常困難,每個模擬攝像機都需要有專用的電纜,當使用長電纜時會影響到圖像質量。
10、成本
模擬攝像機:同軸電纜非常昂貴,常用的RG59750hms的標準同軸電纜要比高質量網線貴30%到40%。每個模擬攝像機都需要一跟電纜,如果有很多台攝像機,就必須購買很多根電纜,並專門為這些電纜的安裝和部署花錢。人力和維護成本較高,此外系統建設成本還將包含模擬攝像機,錄像機和錄像帶的費用。
11、電源特性
模擬攝像機電源有220V交流電,供電線路長;其他還有24V供電和12V供電。

安裝注意事項

一、非專業人員請勿打開機蓋。
二、小心輕放。
三、請不要把攝像機置於潮濕或易被雨淋的地方,或在潮濕的地方操作一旦攝像機濕了,請立刻關掉電源,找專業人員維修,潮濕很容易損壞攝像機,而且很容易導致電擊事故。
四、清潔攝像機時請勿使用強烈的清潔劑。請勿使用酒精、汽油或稀釋劑等揮發性溶劑否則會損壞表面光澤。請用柔軟、乾燥的布擦淨指印或灰塵。用吹塵器除去鏡頭的灰塵。用柔軟、乾燥的布擦淨機身,如果污染非常頑固,可用布上量中性清潔劑,然後擦乾。
五、請不要把攝像機對著太陽。不管室內或室外,請不要在聚光燈或別的強光或反光旁邊操作。請勿長時間拍攝非常明亮的對象(如照明配件)
六、請勿在下列場所操作或存放本機。
1、極為炎熱或寒冷之處。
2、靠近強大的電磁能輻射源,如收音機或電視發射機、手機。
3、靠近潮濕或極多灰塵之處。
4、受雨淋之處。
5、受機械振動之處。
6、靠近螢光燈或反射光線的物體之處。
7、在不穩的光源下(會引起閃光)。
七、安裝攝像頭注意事項:若將攝像機安裝在天花板上,務請懸掛牢實,否則攝像機會落下,造成傷害。若用懸架、機架和聯動旋轉底座(盤/架)等裝置將攝像機安裝在天花板上,請使用三腳架螺絲並用起子擰緊它們。請在平坦處安裝三腳架連線器。

市場分析

攝像機在安防產業中有著舉足輕重的地位,是安防系統中重要的設備之一,目前市場上的攝像機一般都是紅外一體攝像機。近年來隨著安防產業的不斷發展,越來越多的企業進軍安防行業,使得安防產品不斷成熟化、價格透明化、市場公開化,其中當然也包括紅外一體攝像機。各攝像機廠商為了占據市場,紛紛在價格上展開了搏鬥,但是用價格來贏得市場畢竟不是最好的方法,要想讓產品更具競爭力,更有市場,那就必須擁有更好、更新、科技含量更高的新產品,才能在安防行業力拔頭籌,比如新型的白光攝像機,雖然在市場上還不多見,但是相比較紅光攝像機來說卻有著明顯的優勢,這主要體現在真實性方面,白光攝像機能夠達到全天二十四小時彩色圖像,在夜間還能還原真實物體的影響,相比較紅外攝影機來說能更好的辨別物體。在照明方面,白光攝像機有調光技術,機身底部附有光敏電阻來採集外界光線,燈光的強弱是由周界環境來決定的。周界環境越暗,燈光越強。補光視角與視頻角度完全吻合,解決了夜間燈光太強出現光斑的難題。在節能方面,白光攝像機採用的是LED燈,每顆功率也就在0.5W左右,最大程度的節省了用戶的電力資源;還有就是在突然斷電的時候,還能充當緊急照明器,無論在室內還是室外都非常的實用,尤其是在室內、通道、地下室等地區,效果則更加明顯。

在色彩方面

白光攝像機色彩還原度更加真實,紅外攝像機在採集綠色的時候會偏色,白光機則不會出現這種情況,而且白光機在夜間也能捕捉到清晰的彩色圖像、馬賽克極少,真正實現全天候24小時布控監視。

使用壽命方面

白光攝像機明顯高於紅光攝像機,因為影響白光攝像機壽命的主要有三方面,分別是電流、電壓、溫度,只要滿足了這三方面要求,白光燈的壽命至少能達到三年,而這三方面通過一定的技術手段就能夠滿足,比如電流和電壓可以通過電流、電壓控制電路,按照標準設計實施,保證不會超過額定電流,電壓可以通過穩壓塊進行控制。溫度方面可以通過採用大功率超導熱表面貼、白光燈燈芯,與金屬燈板緊密粘合,超高導熱率的鋁基板完全與外殼相連線,使燈板熱量高效率被外殼吸收,完全達到機身內外溫度一致,通過機殼散熱,使燈芯發光、衰減、老化程度降到最低,從而延長白光機的使用壽命。

白光攝像機作為一種新型產品,以白光為光源、補光的攝像機在市場上還不多見,出現的一些產品在自身性能方面也還達不到理想的效果,但是相信隨著白光技術的發展,這些問題都會被一一化解。隨著市場上對白光攝像機需求的增長以及白光攝像機相比較紅光攝像機性能方面的優勢,相信白光攝像機的市場前景會非常好。

基本參數

產品名稱夜視白光攝像機
成像器件1/3"1.3MPMegapixelADSColroCMOS
像素PAL:752(H)X582(V) NTSC:768(H)X494(V)
感光面積4.8mm(H)X3.6mm(V)
水平解析度1200TVL
信噪比0Lux
電子快門PAL:1/50-1/100000secNTSC:1/60-1/100000sec
同步方式內同步
電源輸入DC12V2A
視頻輸出1.0Vp-p/75Ω(BNC)
