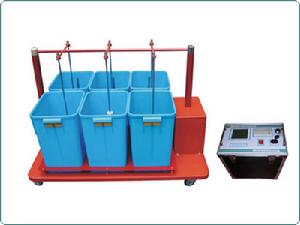

絕緣靴絕緣手套試驗裝置

主要特徵

◆電壓、電流、時間等數據4.7寸大屏液晶顯示，帶背光，讀數清晰、直觀；同時顯示電壓、電流、時間等，有各種數據設定功能；
◆全中文界面，工作狀態顯示，操作簡單明了，適用面廣；

◆帶狀態顯示，帶提醒功能，使用者對設備所處的狀態一目了然；
◆輕觸式面板按鍵操作，所有功能均可通過按鍵設定，提高了產品的安全性、可靠性；
◆全數字式調校，摒棄了陳舊的電位器調整方式，現場使用極為方便；
◆按鍵直接設定目標電壓、泄漏電流、耐壓時間，套用自如；
◆帶過電流、過電壓保護。保護準確、迅速，可有效保證人員和設備的安全；
◆採用硬、軟體抗干擾技術相結合，性能穩定，抗干擾性強；
◆精確的電壓控制能力，較小的電壓控制誤差；
◆時間設定範圍1秒～9999秒；
◆採用高細度的步進電機控制調壓器升壓過程，全自動進行耐壓試驗。試驗開始後，儀器自動合閘以國標要求升壓速度自動升壓，到達預定電壓開始計時，並保持試驗電壓、計時到、自動降壓，到零後自動斷電，提示試驗結束，同時顯示各試品泄漏電流，並顯示測試結果；
◆產品體積小、重量輕、結構合理、可靠耐用，測試速度快，提高了工作效率；
◆高壓、高壓泄漏電流直讀，還可自動識別不合格試品，智慧型化程度高；
◆可同時測試3雙絕緣靴（手套），並可讀取每隻的泄漏電流，準確判斷不合格的絕緣靴（手套）；
◆結構底部帶有腳輪，便於移動；

選配擴展功能

1.每路試品均具有分斷機構，當任意一路擊穿時或超過設定泄漏電流值時，該路試品將自動脫離試驗，不影響其它試品進行試驗；
2.開機顯示公司名稱、網址及聯繫電話等，有利公司品牌的宣傳和推廣；
3.可選配遠程通信、門聯鎖警燈警鈴等；
4. 紅外通訊、無線通訊、光纖通訊三種高低壓側隔離方式可供選擇。

工作原理

接入0~220V電源，調節工頻耐壓試驗台，根據試驗變壓器的電磁感應原理，使變壓器產生0~30KV工頻高壓至各電極，使絕緣靴（手套）獲得規定的試驗電壓。根據絕緣靴（手套）試驗規程，讀取、紀錄測試參數。

技術參數

1、輸入電壓：～220V 50Hz
2、輸出電壓：0-30kV
3、容 量：3kVA
4、測試數量：每次6隻
5、測量數據：可顯示列印每隻被試品電壓值；泄漏電流值
6、過流保護；過壓保護；自定義時間、電壓、泄漏電流值
7、液晶顯示，全中文選單操作，帶列印
8、測量準確度：電壓±2%（±3個字）電流±2%（±3個字）
9、質量：絕緣靴（手套）操作箱12Kg工頻耐壓試驗台60kg

試驗步驟

1、將水槽內加入三分之二的水，並固定在絕緣檯面上。
2、將加入水的絕緣靴及絕緣手套放入水槽內，絕緣手套用探棒上的絕緣夾夾住，絕緣靴及絕緣手套上口不能弄濕，保持絕緣靴及絕緣手套上口乾燥。
3、調節高壓管上的鬆緊羅絲，將探棒深入絕緣靴及絕緣手套內的水中並擰緊鬆緊羅絲以固定探棒。
4、將水槽箱接樁接地，水槽箱插座接入控制箱輸出插座，並將水槽箱上的每隻毫安表開關擰到“斷”位置上。
5、將控制箱電源插座接入220V電源，並將接地端接地。
6、設定好試驗時間及過流保護值。
7、接通電源前，將調壓器回到零位，合上閘刀，斷開按鈕燈亮，如需報警按下報警開關，報警器發出聲光報警。按下啟動按鈕，啟動按鈕燈亮，同時報警器停止報警表示已通電等待升壓。
8、順時針勻速鏇轉調壓器手柄升壓，並密切注意控制箱儀表及水槽箱毫安表的情況。
9、如果水槽箱的毫安表有異常，將有異常的毫安表對應的毫安表開關擰到“通”位置上，以保護毫安表遭過電流損壞。
10、當到達所需電壓時，打開時間繼電器開關，時間繼電器計時。
11、當時間繼電器到達設定時間時，報警器再次報警，提醒耐壓時間已到。
12、逆時針鏇轉調壓器手柄降壓，然後關掉時間繼電器開關並按下斷開按鈕，拉下閘刀，試驗結束。
13、除非試驗允許，決不允許全電突然斷電。
14、試驗中如果被試品短路或故障擊穿，過流整定器動作切斷高壓輸出。

注意事項

1.該試驗裝置在試驗過程中，操作人員應安全距離操作（空氣中每米小於20KV），工頻耐壓試驗台必須可靠接地，接地電阻小於0.1Ω。　2.使用前應測試絕緣電阻，其絕緣電阻值應大於2MΩ。　3.使用前應檢查各電氣元件觸點是否鬆動，接觸是否良好，各保護系統是否能正常工作。　4.使用前，應將絕緣撐桿、電極、電極桿、盛水槽等各部位用酒精擦拭。　5.試驗完畢應將水放完，用棉布將各部位檫乾。若長期不用時將水槽、電極桿、絕緣撐桿置於乾燥通風處保存。

主要特點

1、電壓、電流、時間數據同屏液晶顯示，帶背光，讀數清晰、直觀。　2、全中文界面，操作簡單明了，適用面廣。　3、輕觸式面板按鍵操作，所有功能均可通過按鍵設定，提高了產品的安全性、可靠性。　4、採用硬、軟體抗干擾技術相結合，性能穩定，抗干擾性強。　5、本測試裝置可以同時測試6個通路的泄漏電流。

使用說明

1、絕緣靴（手套）內外盛水試驗時，卸掉隔板和海綿。絕緣靴（手套）內外盛水呈相同高度，應有90mm的露出水面部分，並確保絕緣靴（手套）露出水面的部分乾燥清潔，然後將高壓電極置於絕緣靴（手套）內並將絕緣靴（手套）夾好。　2、絕緣靴內裝鋼珠試驗時,盛水槽內加水至隔板使海綿充分浸水即可，將一個與所試靴號一致的金屬片放入靴內, 將高壓電極置於絕緣靴內，使高壓電極與金屬片接觸，然後在金屬片上鋪滿直徑不大於4mm的金屬球，其高度不小於15mm。　3、先將六隻電極水面至少15cm,然後將水槽上的高壓接到絕緣子一端，另一端接到水槽電極（1~6）任意一個上。此時水槽四周有高壓，連線電極信號線時，儘量距離水槽遠點，其它的接線方式和絕緣靴（手套）一致。　4、試驗前，先將標有(高壓危險)那一側的高壓線與水槽一端的連線孔安裝固定好以後,方可進行試驗。　5、按相關規程設定好場地，接好設備連線，有條件的地區應有專門負責安全的人員在場指導。　6、合上電源開關,進入測量狀態，系統自檢幾秒鐘。　7、按下測試按鈕,工作信號燈亮，調壓器帶電，顯示屏上的電壓欄應有高壓電壓指示(kV),同時顯示6路的泄露電流值(mA)。　8、在升壓的過程中報警蜂鳴器會工作發出響聲,表示此時正在升壓，並密切注視電壓值和電流值。當電壓升至設定電壓值時，升壓就會停止，此時就會自動計時，到時間後就會自動降壓。(如圖一)　9、注意觀察毫安表，如有絕緣靴（手套）絕緣性能下降，此時該毫安表將有所指示。試驗過程中如任何一路電流指示超出被試品規定的範圍，系統就會自動切斷高壓電源，關掉電源開關找出相關原因再進行試驗。　10、在升壓或耐壓試驗過程中，如發生短路、閃絡、擊穿等過電流時，電流繼電器會動作，（同時不合格的一路就將會反白顯示,在相應的一路前並且保持泄漏電流值,如圖二）使調壓器自動斷電，表示被試品不合格。此時調壓器將自動回零。並切斷電源，以便下次操作。　11、每次做完試驗後必須關了電源開關後，再打開電源開關做試驗即可。
