絕緣靴手套耐壓測試儀

絕緣靴手套耐壓測試儀結構底部裝配腳輪，可隨意移動

絕緣靴手套耐壓測試儀別名

絕緣靴（手套）耐壓測試儀又稱為絕緣靴（手套）耐壓試驗裝置。

概述

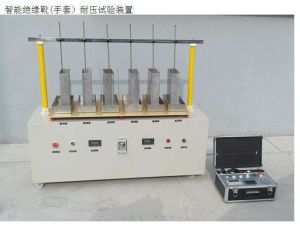

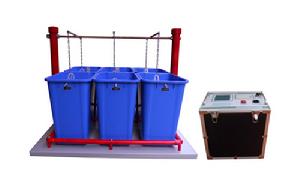

絕緣靴(手套)耐壓試驗裝置分兩部件，一部件為水槽、二部件為控制台。水槽分上下區，上區為6隻小水槽，下區為試驗變壓器，可一次做6隻絕緣靴或6隻絕緣手套耐壓試驗。同時顯示絕緣靴或絕緣手套的泄漏電流。控制台設有過流保護、零位保護、時間保護及報警等功能。
絕緣靴(手套)耐壓測試儀為低壓工作電壓220V/50Hz的工頻電源，根據電磁感應原理，改變輸入電壓達到試驗所需要的最高電壓。
絕緣靴手套耐壓測試儀是絕緣靴（手套）批量試驗的專用設備。絕緣靴手套耐壓測試儀有效的解決了過去不規範試驗，提高了工作效率、保障了工作安全，是理想的絕緣靴（手套）專用設備。絕緣靴手套耐壓測試儀採用先進的微電子處理技術，全部使用過程可提前進行設定，全中文界面，操作簡單明了。全部測試項目設定後自動進行測試，無須人工干預.

英文

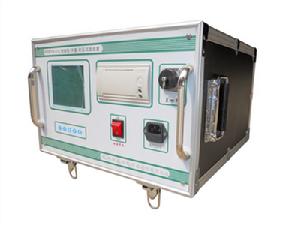

絕緣靴手套耐壓測試儀Boots gloves withstand voltage tester

主要功能

◆由微機控制，具有全中文提示、參數顯示、自動打印檢測報告、故障自檢等智慧型化功能。
◆可以進行6隻絕緣靴或絕緣手套的低壓型或高壓型預防性試驗，並測量每隻試品的泄漏電流，從而達到提高工作效率的目的（還可進行其它泄漏電流測試試驗）。
◆採用工控機，顯示信息量大，一屏顯示試驗電壓、6路高壓泄流電流、計時時間等參數，並繪製實時曲線。
◆電壓、電流、時間等數據4.7寸大屏液晶顯示，帶背光，讀數清晰、直觀；同時顯示電壓、電流、時間等，有各種數據設定功能；
◆全中文界面，工作狀態顯示，操作簡單明了，適用面廣；
◆帶狀態顯示，帶提醒功能，使用者對設備所處的狀態一目了然；
◆輕觸式面板按鍵操作，所有功能均可通過按鍵設定，提高了產品的安全性、可靠性；
◆全數字式調校，摒棄了陳舊的電位器調整方式，現場使用極為方便；
◆按鍵直接設定目標電壓、泄漏電流、耐壓時間，套用自如；
◆帶過電流、過電壓保護。保護準確、迅速，可有效保證人員和設備的安全；
◆採用硬、軟體抗干擾技術相結合，性能穩定，抗干擾性強；
◆精確的電壓控制能力，較小的電壓控制誤差；
◆時間設定範圍1秒～9999秒；
◆採用高細度的步進電機控制調壓器升壓過程，全自動進行耐壓試驗。試驗開始後，儀器自動合閘以國標要求升壓速度自動升壓，到達預定電壓開始計時，並保持試驗電壓、計時到、自動降壓，到零後自動斷電，提示試驗結束，同時顯示各試品泄漏電流，並顯示測試結果；
◆產品體積小、重量輕、結構合理、可靠耐用，測試速度快，提高了工作效率；
◆高壓、高壓泄漏電流直讀，還可自動識別不合格試品，智慧型化程度高；
◆可同時測試3雙絕緣靴（手套），並可讀取每隻的泄漏電流，準確判斷不合格的絕緣靴（手套）；
◆結構底部帶有腳輪，便於移動；
*選配擴展功能：
1.每路試品均具有分斷機構，當任意一路擊穿時或超過設定泄漏電流值時，該路試品將自動脫離試驗，不影響其它試品進行試驗；
2.開機顯示公司名稱、網址及聯繫電話等，有利公司品牌的宣傳和推廣；
3.可選配遠程通信、門聯鎖警燈警鈴等；
4. 紅外通訊、無線通訊、光纖通訊三種高低壓側隔離方式可供選擇。

儀器特點

1、電壓、電流、預值三組數據同屏液晶顯示，帶背光。
2、全中文界面，操作簡單明了，適用面廣。
3、輕觸式面板按鍵操作，所有功能均可通過按鍵設定。
4、全數字式調校，摒棄了陳舊的電位器調整方式，現場使用極為方便。
5、按鍵直接設定電流、電壓變比，在不同變比輸入的情況下，套用自如。
6、採用硬、軟體抗干擾技術相結合，性能穩定，抗干擾性強。
7、自帶五路輸出，可用於測量、過壓、故障保護、升壓信號控制等用於不同場合。

技術參數

1.工作電源：AC220V±10% 50Hz
2.輸入電壓：220V
3.輸入電流：15A
4.容 量：3KVA
5.輸出電壓：0～30KV
6.輸出電流：120mA
7測試數量：每次6隻
8.測量數據：可顯示列印每隻被試品電壓值；泄漏電流值
9.過流保護；過壓保護；自定義時間、電壓、泄漏電流值
10.液晶顯示，全中文選單操作，帶列印
11.測量準確度：電壓±2%（±3個字）電流±2%（±3個字）
12.質量：絕緣靴（手套）操作箱12Kg工頻耐壓試驗台60kg

工作原理

接入0~220V電源，調節工頻耐壓試驗台，根據試驗變壓器的電磁感應原理，使變壓器產生0~30KV工頻高壓至各電極，使絕緣靴（手套）獲得規定的試驗電壓。根據絕緣靴（手套）試驗規程，讀取、紀錄測試參數。

試驗步驟

1、將水槽內加入三分之二的水，並固定在絕緣檯面上。
2、將加入水的絕緣靴及絕緣手套放入水槽內，絕緣手套用探棒上的絕緣夾夾住，絕緣靴及絕緣手套上口不能弄濕，保持絕緣靴及絕緣手套上口乾燥。
3、調節高壓管上的鬆緊羅絲，將探棒深入絕緣靴及絕緣手套內的水中並擰緊鬆緊羅絲以固定探棒。
4、將水槽箱接樁接地，水槽箱插座接入控制箱輸出插座，並將水槽箱上的每隻毫安表開關擰到“斷”位置上。
5、將控制箱電源插座接入220V電源，並將接地端接地。
6、設定好試驗時間及過流保護值。
7、接通電源前，將調壓器回到零位，合上閘刀，斷開按鈕燈亮，如需報警按下報警開關，報警器發出聲光報警。按下啟動按鈕，啟動按鈕燈亮，同時報警器停止報警表示已通電等待升壓。
8、順時針勻速鏇轉調壓器手柄升壓，並密切注意控制箱儀表及水槽箱毫安表的情況。
9、如果水槽箱的毫安表有異常，將有異常的毫安表對應的毫安表開關擰到“通”位置上，以保護毫安表遭過電流損壞。
10、當到達所需電壓時，打開時間繼電器開關，時間繼電器計時。
11、當時間繼電器到達設定時間時，報警器再次報警，提醒耐壓時間已到。
12、逆時針鏇轉調壓器手柄降壓，然後關掉時間繼電器開關並按下斷開按鈕，拉下閘刀，試驗結束。
13、除非試驗允許，決不允許全電突然斷電。
14、試驗中如果被試品短路或故障擊穿，過流整定器動作切斷高壓輸出

注意事項

1.該試驗裝置在試驗過程中，操作人員應安全距離操作（空氣中每米小於20KV），工頻耐壓試驗台必須可靠接地，接地電阻小於0.1Ω。　2.使用前應測試絕緣電阻，其絕緣電阻值應大於2MΩ。　3.使用前應檢查各電氣元件觸點是否鬆動，接觸是否良好，各保護系統是否能正常工作。　4.使用前，應將絕緣撐桿、電極、電極桿、盛水槽等各部位用酒精擦拭。　5.試驗完畢應將水放完，用棉布將各部位檫乾。若長期不用時將水槽、電極桿、絕緣撐桿置於乾燥通風處保存。
