組合墊(組合密封墊圈)由橡膠圈和金屬環整體粘合硫化而成,是用來密封螺紋和法蘭連線的密封圓環,圓環包括一個金屬環和一個橡膠密封墊。

基本信息

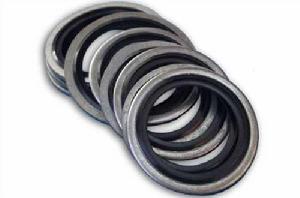

組合墊 組合墊

一、組合墊概述

金屬環防鏽處理,橡膠圈一般採用耐油丁腈膠或氟橡膠。組合墊有公制和英制兩種尺寸,有標準JB982-77規定組合墊的金屬墊加橡膠的組合形式。組合墊圈供螺紋管接頭及螺塞密封用,它一般和卡套式管接頭一起使用,用來堵油口,主要用於液壓閥管接頭螺紋連線處的端面靜密封,適用英國、美國標準英制螺紋和法國、德國標準公制螺紋連線處的端面靜密封等。組合墊圈根據結構形式可分為A型、B型;根據包膠的不同可分為全包、半包。

組合墊廣泛使用於以油為介質的管路系統中,供焊接,卡套,擴大管接頭,螺塞及機械裝置的壓力系統的端面靜密封。

二、組合墊構造尺寸及參數

組合墊構造示意圖 組合墊構造示意圖

組合墊結構簡圖如下:

組合墊,d=Φ8表示公稱直徑為8mm。允許直徑公差:±0.12-0.20。允許用工作壓力400Kg/cm2(39.2MPa),工作溫度在-25-80℃間。

組合墊套用示意圖如下:

組合墊套用 組合墊套用
