簡介

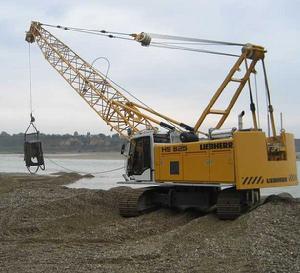

索鏟挖掘機(Dragline excavator)是指鏟斗與動臂通過鋼索連線,依靠鏟斗自重和鋼索的牽引力挖取土石料的挖掘機械,又稱拉鏟挖捆機,簡稱索鏟、拉鏟。
規格
索鏟挖據機的臂桿較長,挖據半徑和卸料高度均較大 。
套用
適於挖掘較鬆散的土料。在水利工程施工中常用於開挖河道、清淤、採集天然砂石料等。如在附近沒有棄料場,索鏟挖掘的土料如不需轉運,其效率較高,並可進行水下挖掘。常用鏟鬥鬥容的規格為1~4m 。
工作裝置
索鏟挖掘機的工作裝置由動臂、鏟斗、奉引繩導向裝,置及滑輪組組成。鏟斗分斗體和吊具2部分,斗體為焊接件,前端裝有可更換的斗齒;吊具由提升鏈、牽引鏈、卸載滑輪與卸載鋼絲繩組成。調整牽引鏈的懸掛高度。可以改變鏟斗作業時的挖捆深度。
工作步驟
作業時:
①迴轉動臂,將鏟斗甩向工作面。
②依靠鏟斗自重切入土層,然後牽引鏟斗進行挖掘。
③提升裝滿土料的鏟斗,迴轉動臂至卸料場。
④通過卸料裝置翻轉鏟斗卸料 。
