三、主要技術指標
最大試驗力 1000N試驗力最小分辨力 0.01N試驗力示值誤差 ±1%4. 位移最大行程 600mm
位移示值最小分辨力 0.01mm位移準確度 ±1%橫樑移動速度 0.1~~500mm/min,無級調速,採用直流伺服電機及控制系統液晶顯示內容:試驗力、位移、最大力、運行狀態、運行速度等主機重量:100Kg試驗機尺寸: 約530×260×1400 mm四、試驗機的工作條件
1.在室溫10℃-35℃範圍內,相對濕度不大於80%;
2.在穩固的基礎或工作檯上,正確安裝;
3.在無震動的環境中;
4.周圍無腐蝕性介質;5.電源電壓的波動範圍不應超過額定電壓的±10%;
6.試驗機電源應有可靠接地;頻率的波動不應超過額定頻率的2%;
五、機構介紹

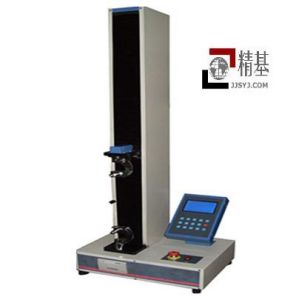

該試驗機由主機、電氣控制器及附具組成,具體見附圖一。
1.主機部分
主機採用單臂式結構,電機及減速機構位於主機下部,對於所有的拉伸試驗均在中橫樑和工作檯之間進行。電機通過同步帶減速機構帶動絲槓副旋轉,從而驅動中橫樑上下移動,對試樣進行載入。試驗速度通過操作電氣部分的鍵盤控制安裝在主機下面的電機及調速系統完成。
2.電氣部分
2.1.電氣部分的組成:
電氣部分由調速系統及顯示測量系統組成,本機採用交流伺服電機及調速系統,通過調速系統控制電機的正、反轉和速度的精度。負荷測量系統由一隻高精度的負荷感測器、測量放大器、A/D轉換器、穩壓電源等組成。位移測量系統由光電編碼器、脈寬整形電路、倍頻電路、計數電路組成。所有的控制參數及測量結果均可以在液晶螢幕上實時顯示。並具有過載保護功能。
