紙帶過濾機

紙帶過濾機是利用過濾紙（又稱無紡布）的過濾作用，將金屬和非金屬雜質從冷卻液中分離出來，保證了切削液的清潔度。其過濾精度取決於過濾紙的密度，用戶可根據不同的要求選用不同的過濾紙，過濾精度可達15-40微米。該系列過濾機的過濾效果達到98%，可實現自動控制，是各種磨床配套的理想附屬檔案。

介紹

紙帶過濾機

紙帶過濾機，用於金屬磨削加工或其它加工中的冷卻液過濾，也適用於毛胚零件清洗系統的清洗液、工業用水、有機溶液及其他溶液中雜質的清除。
根據過濾機的發展，最早的過濾大多為重力過濾，後來採用加壓過濾提高了過濾速度，進而又出現了真空過濾。20世紀初發明的轉鼓真空過濾機實現了過濾操作的連續化。此後，各種類型的連續過濾機相繼出現。間歇操作的過濾機（例如板框壓濾機等）因能實現自動化操作而得到發展，過濾面積越來越大。為得到含濕量低的濾渣，機械壓榨的過濾機得到了發展。

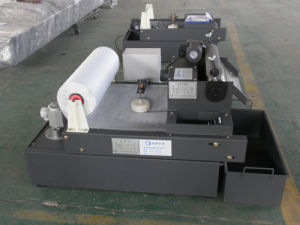

產品樣圖

組成

紙帶過濾機

紙帶過濾機主要由以下幾部分組成：液箱、廢布箱、過濾無紡布（通稱過濾紙）、傳動結構、發訊機構、驅動裝置、水流緩衝裝置、電控裝置及液泵等。

原理

紙帶過濾機是依靠液體自身的重力透過濾布，隔離雜物，從而達到淨化液體目的。傳動機構的鏈條、絲網形成一定的液池深度，濾布鋪在鏈條、絲網上。工作時攜有雜質的污液通過水流緩衝裝置流到無紡布上時，雜質被濾布隔離形成濾餅，濾餅越來越厚，污液液面上升，浮起液位控制器發訊，減速機啟動，拖動濾布，污物及髒布落入髒紙箱，從而實現濾布的自動更換；濾布更新後污液液面下降，減速機停止轉動，機器進入下一步過濾循環。過濾後的純淨液體由液泵輸送至主機。

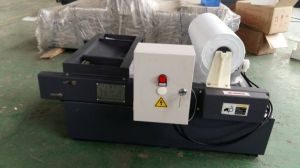

產品樣圖

種類

目前，紙帶過濾機可分為兩大類重力式紙帶過濾機、強迫式紙帶過濾機：
1，重力式紙帶過濾機：平網紙帶過濾機、鼓式紙帶過濾機、弧網式紙帶過濾機、板框紙帶過濾機等這類都屬於重力式紙帶過濾機範疇內，紙帶過濾都是依靠液體自身重力滲透濾布形成過濾。這種過濾機一般過濾量為50L/min-2000L/min範圍內，過濾精度15-20微米左右，單位占地面積較小，適合用於單機過濾，比如江海過濾系列的冷軋液過濾系統。

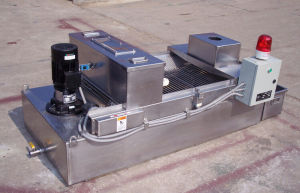

產品樣圖

2，強迫式紙帶過濾機，負壓紙帶過濾機、正壓式紙帶過濾機、霍夫曼紙帶過濾機等系列，這種過濾機能夠做到5000L/min的的流量，過濾精度10微米，全自動過濾，含沖刷、除油、增氧系統，這種過濾形式為近幾年發展的趨勢，例如負壓式綜合過濾系統，包含刮屑系統、過濾系統、磁分離系統、增氧系統、除油系統、收紙系統組成。

特點

1.紙帶過濾機能夠充分濾除冷卻液（油）中的各類金屬，非金屬細微雜質，尤其適用於各類磨床，珩磨機等精加工工具機。
2.當污液落到濾布上時，細微切屑及雜質被吸附到濾布上，他們自身也變成了過濾層參加過濾，增加了濾布的過濾效果。

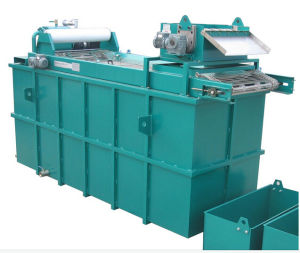

產品樣圖

3.由於濾布是呈弧面工作的，既增加了過濾面積，有減少了占地面積。
4.當被過濾液體中的吸磁雜質較多時，可通過增加磁性分離器，實行兩級過濾；即先由磁性分離器分理處大部分吸磁雜質，再由濾布進行過濾，可以有效降低濾布的消耗量，改善過濾效果。

其它

紙帶過濾機

加工非鐵磁性材料，如不鏽鋼，廢液只有非鐵磁性雜質，一般都採用紙帶過濾機。
