純鈣線

其技術標準及功能如下：實芯純鈣包芯線設計及功能要求(1)採用自製的￠7.5-￠7.8mm規格的純鈣線作為包芯線的芯料。 (2)採用冷軋光亮鋼帶，與鈣鐵包芯線相比，採用鋼帶厚度更厚，對純鈣芯線進行包覆，實芯純鈣包芯線直徑∮9.5±0.5mm。 (4)能夠適用於矽鈣包芯線、鈣鐵包芯線所精煉處理的鋼種，且鈣的收得率提高52%以上。

簡介

發展史

純鈣線（金屬鈣實芯包芯線）

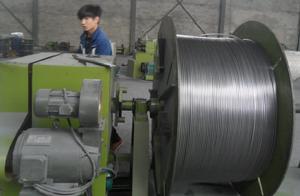

生產中的純鈣線

實芯純鈣芯線，上世紀70年代被國外鋼廠用於鋼水的處理，至今已在世界上廣泛套用，特別是在上世紀90年代薄板連鑄技術的興起和快速發展，實芯純鈣芯線的優勢已被多數著名鋼廠認同。目前實芯純鈣芯線在北美市場占有率已超過70%，歐洲市場已達40%，我國近年已有不少鋼廠進口實芯純鈣芯線，且取得了良好的經濟效益與社會效益。其技術標準及功能如下：實芯純鈣包芯線設計及功能要求

(1)採用自製的￠7.5-￠7.8mm規格的純鈣線作為包芯線的芯料。
(2)採用冷軋光亮鋼帶，與鈣鐵包芯線相比，採用鋼帶厚度更厚，對純鈣芯線進行包覆，實芯純鈣包芯線直徑∮9.5±0.5mm。
(3)包芯線線徑均勻，具有抗拉強度高、韌性好、不易斷線等優點，更利於餵線量準確控制。
(4)能夠適用於矽鈣包芯線、鈣鐵包芯線所精煉處理的鋼種，且鈣的收得率提高52%以上。
(5)採用現有餵線設備，在較低的餵線速度下實現更深的鋼水餵入深度，餵線量易準確控制，餵線過程穩定。
(6)芯線緻密且包裹嚴密，可以儲存更長的時間也能保證使用效果。

技術指標

主 要指 標	鈣芯線中Ca%	鈣芯線重g/m	鈣芯線重量：鋼帶重量
	97.0±1.0	≥67.0	≥3：7

實芯純鈣包芯線優勢

1)鈣元素收得率提高，採用餵入本廠開發的實芯純鈣包芯線後，對於以SPHC為代表的低碳低矽鋼鈣的收得率平均達15%以上，鈣的使用效率較矽鈣包芯線提高52%左右。
2)降低成本明顯。噸鋼實芯純鈣包芯線的餵入重量只相當矽鈣包芯線的38%左右。
3)更加有利於純淨鋼生產。
4)減少和消除連鑄鋼的水口堵塞。
5)降低了作業強度
