精密油介損自動測試儀

2. 2. 5.

一、概述

執行標準：GB5654-85

簡介

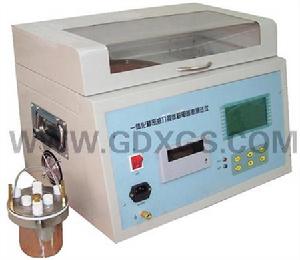

GD-6100一體化精密油介損自動測試儀

用於測試絕緣油等液體絕緣介質的介質損耗角的高精密儀器,一體化結構.內部集成了介損油杯、溫控儀、溫度感測器、介損測試電橋、交流試驗電源、標準電容器等主要部件.符合GB5654-85標準功能特點

1. 先進的高頻感應加熱方式，加熱均勻、速度快、控制方便
2. 採用全數位技術,全部智慧型自動化測量
3. 大螢幕液晶顯示,全中文選單 ,測量結果可以列印輸出

技術指標

1. 高壓輸出: 1000V~2200V 精度: 2%
2. 溫控感應爐: 最大功率1500W
3. 溫度控制範圍: ＜100℃
4. 溫度測量誤差: ±0.5℃
5. 測量範圍: tanδ 無限制
C x 15PF ～ 300PF
6. 精度: △tanδ: ±(讀數*1.0%+0.020%)
△C x: ±(讀數*1.0%+0.5PF)

二、工作原理

A．加熱
儀器採用高頻感應爐加熱，啟動加熱後，溫控CPU發出加熱命令，同時採集油杯內部溫度感測器的溫度值，加熱採用變功率控制和PWM控制兩者相結合的控制方式。在油樣溫度較低時，用大功率加熱方式，這有利於縮短油樣加熱時間；待溫度升至接近預設溫度時，採用較小功率PWM加熱方式，這樣有利於油樣加熱均勻。
高頻感應爐加熱避免了發熱塊加熱不均勻的現象。
B．控溫
在實測溫度接近預設溫度時，溫控CPU採用小功率PWM方式加熱，採樣溫度值經PID運算，分析出最佳PWM控制占空比，使溫度嚴格控制在預設溫度誤差範圍以內。
C．介損測量
試驗電壓同時加在儀器內部標準電容器及油杯加壓極上，測量電路對這兩路信號進行PGA等控制後對兩通道信號進行同步AD採樣，將數位訊號送DSP（數位訊號處理器），DSP對其進行濾波、FFT等運算後計算出tanδ、C x 、ε等參數，送主控CPU。
D．體積電阻率測量
直流高壓試驗電壓加在油杯加壓極上，經過測試迴路，產生一微弱電流信號，該微弱電流信號經測量電路放大後送進AD採樣，將數位訊號送DSP（數位訊號處理器），DSP對其信號進行處理，計算出Rx、ρ等參數，送主控CPU。

三、名詞解釋

1. tanδ: 油樣介質損耗角正切值；
2. Cx：油樣油杯的電容值；
3. εr ：相對介電常數，它是根據電容值換算而得到的；
上述三參數所用的試驗源為交流電壓源
4. Rx：油樣的絕緣電阻；
5. ρ ：油樣的體積電阻率，它是根據絕緣電阻換算而得到的；
上述二參數所用的試驗源為直流電壓源
