管子切割機

管子切割機

切割方式有以下幾種:母管與支管斜交相貫

支管正交相貫

母管與支管偏心相貫

圓管與平面正交、斜交

母管開正交、偏心矩形孔

支管與環外壁相貫

圓管對接(蝦米彎)斜面切割

開正交、偏心槽

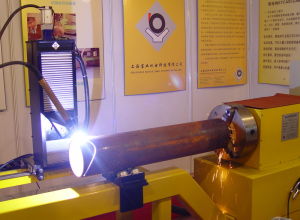

數控管道相貫線切割機是對鋼管和端部結合處相貫線作自動計算和切割的設備。該機器廣泛套用於建築、化工、石油、機械、冶金等行業的管道鋼結構切割加工。這些行業中有大量的管道結合相貫線、相貫線端頭,還有彎頭,此類加工傳統上大多採用製作樣板、劃線、人工放樣、手工切割、人工打磨等落後又繁複的方法來進行。BCNCG系列數控管道相貫線切割機能十分方便的切割此類工件,並且操作工人不需編程、只需輸入相互配合的管子的直徑、壁厚、相交角度等參數,機器就能自動切割出管子的相貫線、相貫孔以及焊接坡口。
BCNCG系列數控管道相貫線切割機採用圓柱坐標系列數控,控制軸數為4~8軸,控制方法為被切割管子轉動,割炬沿管子軸線的移動割炬左右、前後的擺動割炬升降運動等。多軸聯動的機器可在主管上切割相貫線以及變角度焊接坡口,也可在支管上切割相貫孔及焊接坡口。
BCNCG系列數控管道相貫線切割機的數控控制界面以圖形與數據結合,操作十分簡單;工件裝夾後定位、割炬移動、工件轉動等由控制箱點動進行,將主管和支管的直徑、壁厚、相交角度、切割速度等參數輸入電腦。然後進行切割均由電腦控制箱進行自動完成。軟體中設計了合理的切割引入引出線,使切割面的質量得到保證,每次切割後的參數可保存為檔案,供以後相同工件使用。
