立式複合破碎機

立式複合破碎機

立式複合破碎機是在吸取國內外先進細碎設備的基礎上,最佳化設計而成的一種無篩條、可調式細碎設備,可廣泛適用於選礦設備的主流設備之一。

簡介

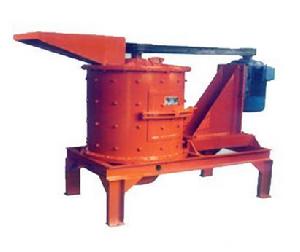

立式複合破碎機 立式複合破碎機

立式複合破碎機是綜合國內外同類破碎機技術,對主要技術參數進行最佳化設計研製而成的打新一代高效破碎機,它的設制構造融錘式破碎機與反擊式破碎機與一體特別適合於建材、礦山、化工、冶金、水泥、煤炭等行業破碎中等硬度低含水量的脆性物料。在水泥工業中該設備作為二級破碎。

立式複合破碎機屬於路面工程機械,涉及一種複合式土壤破碎機。該複合式土壤破碎機包括一個土壤破碎倉和一個石灰破碎倉,石灰破碎倉的出料口下方設定有輸料皮帶,輸料皮帶的前端則位於土壤破碎倉的進料口處。本實用新型的裝置既可省略乾石灰預先水分化的工序,又可使高含水的土壤得到有效破碎,有利於施工質量的提高。複合式土壤破碎機,其特徵是:它包括一個土壤破碎倉(1)和一個石灰破碎倉(2),石灰破碎倉的出料口(3)下方設定有輸料皮帶(5),輸料皮帶的前端則位於土壤破碎倉的進料口。

特點

(1) 結構簡單合理、運行成本低。利用石打石原理,磨損小。

(2) 破碎率高、節能。

(3) 具有細碎、粗磨功能。

(4) 受物料水分含量影響小、含水份可達8%左右。

(5) 更工作噪聲低於75分貝(db級),粉塵污染少。

(6) 適合破碎中硬、特硬物料。

(7) 產品成立方體,堆積密度大,鐵污染極小。

工作原理

物料由機器上部垂直落入高速旋轉的葉輪內,在高速離心力的作用下,與另一部分以傘狀形式分流在葉輪

立式複合破碎機 立式複合破碎機

四周的物料產生高速撞擊與粉碎,物料在互相撞擊後,又會在葉輪和機殼之間以物料形成渦流多次的互相撞擊、摩擦而粉碎,從下部直通排出,形成閉路多次循環,由篩分設備控制達到所要求的成品粒度。 主要用途:

複合式破碎(複合破)機系列適用於建材、礦業、冶金、化工工業破碎石灰石、熟料、煤及其它礦石,其抗壓強度不超過140兆帕濕度不大於15%。

日常保養

立式複合破碎機 立式複合破碎機

立式複合破碎機三級保養制度它體現了我國設備維修管理的重心由修理向保養的轉變,以預防為主的維修管理方針的更加明確。複合式破碎機三級保養制內容包括:破碎機設備的日常維護保養、一級保養和二級保養。三級保養制是以操作者為主對設備進行以保為主、保修並重的強制性維修制度。三級保養制是依靠全員、充分發揮全員的積極性,實行群管群修,專群結合,搞好設備維護保養的有效辦法。

維護保養

立式複合破碎機設備的日常維護保養,一般有日保養和周保養,又稱日例保和周例保。

一級保養

立式複合破碎機的一級保養是以操作工人為主,維修工人協助,按計畫對設備局部拆卸和檢查,清洗規定的部位,疏通油路、管道,更換或清洗油線、毛氈、濾油器,調整設備各部位的配合間隙,緊固設備的各個部位。一級保養所用時間為2-4h,一保完成後應做記錄並註明尚未清除的缺陷,機電設備科組織驗收,操作工人應詳細填寫檢修記錄,驗收單交設備科存檔。

二級保養

立式複合破碎機設備二級保養是以維修工人為主,操作工人參加來完成。二級保養列入設備的檢修計畫,對設備進行部分解體檢查和修理,更換或修復磨損件,清洗、換油、檢查修理電氣部分,使設備的技術狀況全面達到規定設備完好標準的要求。二級保養所用時間為1-3天左右。二保完成後,維修工人應詳細填寫檢修記錄,由機電設備科和操作者驗收,驗收單交設備科存檔。

操作規程

1.該機正常工作中,如果發現有異常現象,應立即停機並檢查,故障排除後再繼續進行生產;

2.破碎機應空載開機,確定破碎機正常運轉之後再進料;

3.開機前應注意機體機體倉門是否閉緊,潤滑油是否正常,螺絲是否有鬆動,開啟倉門要讓機器停穩;

4.進料要嚴格遵守使用說明規範,過打、過多都會對破碎機造成塤壞。

故障排除

故障現象:粒度細

原因:錘頭多

解決方法:減掉一層或兩層錘頭

故障現象:粒度粗

原因:皮帶松或轉速低

解決方法:調緊皮帶,檢查電壓是否為 380V

故障現象:破碎機體擺動

原因:轉子離心力不平衡

解決方法:更換新錘頭,或調整推頭重量

技術參數

型號 給料粒度 (mm) 出料粒度 (mm) 生產能力 (t/h) 主軸轉速 (r/min) 電機功率 (kw) 外型尺寸 (mm)
PFL-800 <100 <3-5 60-90% 10-20 934 22 2100×1200×1700
PFL-1000 <120 <3-5 60-90% 20-40 769 37 2600×1400×1900
PFL-1250 <150 <3-5 60-90% 40-70 530 75 2800×1600×1000
PFL-1500 <180 <3-5 60-90% 70-100 495 132 3100×1900×2200
PFL-1750 <200 <3-5 60-90% 130-190 424 160 3710×2360×2390
PFL-2000 <220 <3-5 60-90% 100-160 370 185 4100×2660×2620
