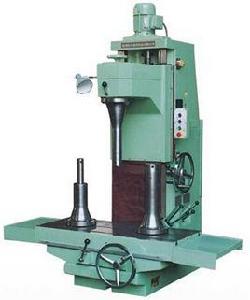

T7220A立式精鏜床
T7220A立式精鏜床主運動是由1.5千瓦/2.2千瓦的雙速電機驅動的,變速箱變速達8級(70~80轉/分):主軸孔直徑可為35~200mm,若使用φ32主軸,可鑽25mm以下的孔徑:可用套測量裝置精確控制孔的加工深度。該機有一套對刀測量裝置,保證鏜孔直徑的精度:設計有快速定心裝置,可方便地校正中心,該機工作檯面尺寸為1200×500,其縱向行程為900mm,橫向行程為100mm,該機外形尺寸(長寬×高)為2000×1610×2422,淨重約3500公斤。
該機外形美觀,操作靈活,維修方便。於1984年獲機械工業部優質產品稱號,1985年獲交通部金不獎。產品暢銷國內外,得到用戶好評。
T716型立式精鏜床
立式精鏜床結構特點
T716型精鏜床設計合理,床身為一箱形,前有二導軌與滑架體相配,頂部裝有快速電動機,使主軸滑架體作上下快速移動。主軸採用離合器傳動固定在滑架體土,用兩個高精度軸承支承,能使工具機長期保證有較高的使用精度。工作檯採用導軌結構形式,通過手輪操縱帶動導軌作縱向移動,移動量為70mm,裝夾校正十分方便。並用金剛石或硬質合金刀具加工,均可獲得較高的加工精度。T716A型精管床是根據用戶需要,在保留T716型精鏜床優點的基礎上,新設計了工作檯的橫向移動,移動量為80mm,使裝夾校正更加方便實用。T716B型精鏜床是為方便操作,提高生產效率,又在前兩種機型優點的基礎上,主軸新增了對刀微調裝置、電器燈顯指示,擴大了工具機的使用範圍,更進一步保證了工具機加工質量,生產效益顯著提高。
套用範圍
以上工具機主要用於鏜制汽車、拖拉機、壓縮機、制冷機、柴油機的缸體孔和缸套孔。同時也可用於其它機械行業成批生產的精鏜孔工序,可獲得較高的生產效益。
選用原則
主要根據主參數即鏜孔直徑範圍35~5165mm、最大鏜孔深度41mm;工作檯面積(長×寬)1200mm×500mm、縱向行程量700mm和橫向行程量80mm;電動機功率;工具機的加工精度等進行選用。
主要技術參數及生產廠
技術參數調整、使用和維護要求
工具機應防衝擊振動,安裝須用斜鐵或調整墊鐵調整工具機,並按技術檔案規定調整校正工具機精度和立柱導軌與工作檯面的垂直度。
