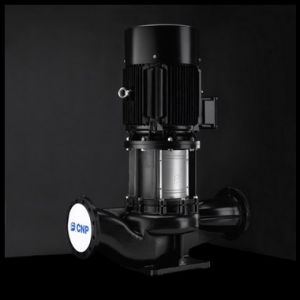

立式管道泵

泵進出水口在泵底同一直線上，產品設計為頂部可拉出的拆裝形式，其可以在不影響管路系統的情況下對泵進行維修。

立式管道泵
一、特點原理
立式管道泵
ISG單級單吸立式管道離心泵，是科技人員聯合國內水泵專家選用國內優秀水力模型，採用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計製造，同時根據使用溫度、介質的不同在ISG型立式管道離心泵的基礎上派生出熱水管道泵、高溫管道泵、腐蝕性化工泵、油泵等系列產品，ISG管道泵具有高效節能、嗓音低、性能可靠等優點。
二、產品特點
泵為立式結構，進出口口徑相同、且位於同一中心線上，可像閥門一樣安裝於管路之中，設有安裝底腳，增加泵的穩定性，外形緊湊美觀，占地面積小，建築投入低。
葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，震動噪音低。
軸封採用機械密封或機械密封組合，採用進口鈦合金密封環、中型耐高溫機械密封和採用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。
安裝檢修方便，無需拆動管路系統，只需卸下泵聯體螺母即可抽出全部轉子部件。
可根據使用要求即流量和揚程的需要採用泵的串、並聯運行方式。
可根據管路布置的要求採用泵的豎式和橫式安裝。
三、主要用途
供輸送清水及物理化學性質類似於清水的其他液體之用，適用於工業和城市給排水，高層建築增壓送水，園林灌溉，消防增壓及設備配套，使用溫度T：≤80°C。
IRG(GRG)型熱水(高溫)循環泵廣泛適用於能源、冶金、化工、紡織、造紙、以及賓館飯店等鍋爐高溫熱水增壓循環輸送及城市採暖系統循環用泵，IRG使用溫度T：≤120°C、GRG使用溫度T：≤240°C。
IHG型管道化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似於水的液體，適用於石油、化工、冶金、電力、造紙、食品、 製藥和合成纖維等部門，使用溫度T：-20°C-120°C。
YG型管道油泵，供輸送汽油、柴油、煤油等石油產品，使用溫度T：-20°C-120°C。
四、工作條件
吸入壓力≤1.0Mpa，或泵系統最高工作壓力≤1.6Mpa，即泵吸入口壓力+泵揚程≤1.6Mpa。泵靜壓試驗壓力為2.5Mpa。訂貨時請註明系統工作壓力。泵系統工作壓力大於1.6Mpa時應在訂貨時另行提出，以便在製造時泵的過流部分和聯接部分採用鑄鋼材料。
環境溫度＜40°C，相對濕度＜95%。
所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度＜0.2mm。
