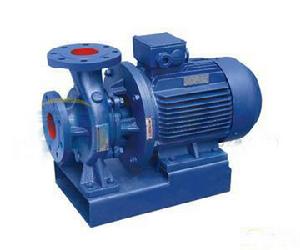

熱水管道泵

熱水管道泵

熱水管道泵即指可以直接安裝在水管道上水泵,多採用離心泵,配合法蘭連線管路。內部窩輪轉動使水上升,內部壓強變小,由於大氣壓,水又進入窩輪部分。管道泵常用於水壓不足的水管上增加水壓,也可用於其他水循環系統。一般由電機殼體、電機定子、電機轉子、密封套筒、水泵殼體、水泵葉輪、端蓋、電機轉軸、過濾器、端蓋槽、密封膠圈和石墨軸承組成,其特徵在於密封套筒將電機定子和電機轉子禁止隔開,並用密封膠圈密封,在端蓋內有一過濾器,端蓋上有端蓋槽,軸承採用石墨滑動軸承,水泵葉輪採用鑄鐵,電機殼體採用壓鑄鋁合金或鑄鐵材料。

特點

運行平穩:泵軸的絕對同心度及葉輪優異的動靜平衡,保證平穩運行,絕無振動。
滴水不漏:不同材質的硬質合金密封,保證了不同介質輸送均無泄漏。
噪音低:兩個低噪音軸承支撐下的水泵,運轉平穩,除電機微弱聲響,基本無噪音。
故障率低:結構簡單合理,關鍵部分採用國際一流品質;配套,整機無故障工作時間大大提高。
維修方便:更換密封、軸承,簡易方便。
占地更省:出口可向左、向右、向上三個方向,便於管道布置安裝,節省空間。

用途

1、廣泛適用於:冶金、化工、紡織、造紙、以及賓館飯店等鍋爐熱水增壓循環輸送及城市採暖系統,ISWR型使用溫度T≤120℃。
2、供輸送不含固體顆料,具有腐蝕性,粘度類似於水的液體,適用於石油、化工、冶金、電力、造紙、食品製藥和合成纖維等部門,使用溫度為-20~C~+120℃。
3、供輸送汽油煤油柴油等用油類產品或易燃、易爆液體,被輸送介質溫度為一20~C~+120℃。

工作條件

1、吸入壓力≤1.6MPa,或泵系統最高工作壓力 ≤1.6MPa,即泵吸入口壓力+泵揚程≤1.6MPa、泵靜壓試驗壓力為2.5MPa,訂貨時請註明系統工作壓力。泵系統工作壓力大於1.6MPa時應 在訂貨時另行提出,以便在製造時泵的過流部分和聯接部分採用鑄鋼材料。
2、環境溫度<40℃,相對濕度<95%。
3、所輸送介質中固體顆粒體積含量不超過單位體積的0.1%,粒度<0.2mm。
註:如使用介質為帶有細小顆粒,請在訂貨時註明,以便廠家採用耐磨式機械密封。

起動與停車

起動前準備

1、試驗電機轉向是否正確,從電機頂部往泵看為順時針鏇轉,試驗時間要短,以免使機械密封乾磨損。
2、打開排氣^使液體充滿整個泵體,待滿後關閉排氣閥
3、檢查各部位是否正常。
4、用手盤動泵以使潤滑液逬入機械密封端面。
5、高溫型應先逬行預熱,升溫速度50℃/小時,以保證各部受熱均勻。

起動

1、全開進口閥門。2、關閉吐出管路閥門。3、起動電機,觀察泵運行是否正桷。4、調節出口閥開度以所需工況,如用戶在泵出口處裝有流靈表或壓力表,應通過調節出口閥門開度使泵在性能參數表所列的頷定點上運轉,如用戶在泵出口處裝有流量表或壓力表,應通過調節出口闔門開度,測璗泵的電機電流,使電機在額定電流內運行,否則將造成泵超負荷運行(即大電流運行)至使電機燒壞。調正好的出口閥門開啟大與小和管道工況有關。5、檢査軸封泄漏情況,正常時機械密封泄漏應小於3滴/分。6、檢查電機、軸承處溫升≦70℃。

停車

1、高溫型先降溫,降溫速度〈10℃/分,把溫度降低到80℃以下,才能停車。2、關閉吐出管路閥門。3、停止電機。4、關閉進口閥門。5、如長期停車,應將泵內液體放盡。

維護

運行中的維護

(2)進口管道必須充滿液體,禁止泵在汽蝕狀態下長期運行。(2)定時檢查電機電流値,不得超過電機頷定電流。(3)泵進行長期運行後,由於機械磨損,使機組噪音及振動增大時,應停車檢查,必要時可更換易損零件及軸承,機組大修期一般為一年。

機械密封維護

(1)機械密封潤滑應清潔無固體顆粒。(2)嚴禁機械密封在乾磨情況下工作。(3)起動前應先盤動泵(電機)幾圈,以免突然起動造成石墨環斷裂損壞。(4)密封泄漏量允差3滴/分。否則應檢查。

故障與維修

故障現象故障原因排除方法
1、水泵不出水a、進出口閥門未打開,進出管路堵塞,流道葉輪堵塞。
b、電機運行方向不對,電機缺相轉速很慢。
c、吸入管漏氣。
d、泵沒灌滿液體,泵腔內有空氣。
e、進口供水不足,吸程過高,底閥漏水。
f、管路阻力過大,泵選型不當。
a、檢查,去除堵塞物。
b、調整電機方向,緊固電機接線。
c、擰緊各密封面,排除漏氣。
d、灌滿液體並打開排氣閥,排盡空氣。
e、停機,檢查、調整(併網自來水管或帶吸程使用易出現此現象)。
f、減少管路彎道,重新選泵。
2、水泵流量不足a、先按1.原因檢查。
b、管道、泵流道葉輪部分堵塞,水垢陳積,閥門開度不足。
c、電壓偏低。
d、葉輪磨損。
a、先按1.排除。
b、去除堵塞物,重新調整閥門開度。
c、穩壓。
d、更換葉輪。
3、功率過大a、超過額定流量使用。
b、吸程過高。
c、泵軸承磨損。
a、調節流量,關小出口閥門。
b、降低。
c、更換軸承。
4、雜音振動a、管路支撐不穩。
b、液體混有氣體。
c、產生汽蝕。
d、軸承損壞。
e、電機超載發熱運行。
a、穩固管路。
b、提高吸入壓力排氣。
c、降低真空度。
d、更換軸承。
e、調整按5。
5、電機發熱a、流量過大,超載運行。
b、碰擦。
c、電機軸承損壞。
d、電壓不足。
a、關小出口閥。
b、檢查排除。
c、更換軸承。
d、穩壓。
6、水泵漏水a、機械密封磨損。
b、泵體有砂孔或破裂。
c、密封面不平整。
d、安裝螺栓鬆懈。
a、更換。
b、焊補或更換。
c、修整。
d、緊固。
