產品簡介

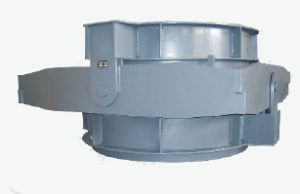

空冷島真空管道雙鉸鏈膨脹節主要套用於各種複雜管系，補償管系的角向位移，如L型管道、Z型管道、U型管道等。廣泛套用於石油、化工、鋼鐵、冶金、機械、交通、運輸、船舶、碼頭、建築、橡膠、造紙、紡織、電力熱網、製藥、醫療等行業。產品特點
空冷島真空管道雙鉸鏈膨脹節有一個方向環,其周向有兩對相互垂直的鉸鏈結構，所設計的萬向環、鉸鏈和銷軸能夠承受內壓在膨脹節上所形成的推力，因此它能夠吸收任意平面的角向位移。通常吸收位移時，應有兩個或三個組合使用。安裝使用
1、膨脹節在安裝前應先檢查其型號、規格及管道配置情況，必須符合設計要求。2、對帶內套筒的膨脹節應注意使內套筒子的方向與介質流動方向一致，膨脹節的鉸鏈轉動平面應與位移轉動平面一致。
3、需要進行“冷緊”的膨脹節，預變形所用的輔助構件應在管路安裝完畢後方可拆除。
4、嚴禁用波紋膨脹節變形的方法來調整管道的安裝超差，以免影響膨脹節的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。
5、安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。
6、管系安裝完畢後，應儘快拆除波紋膨脹節上用作安裝運輸的黃色輔助定位構件及緊固件，並按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。
7、膨脹節所有活動元件不得被外部構件卡死或限制其活動範圍，應保證各活動部位的正常動作。
8、水壓試驗時，應對裝有膨脹節管路端部的次固定管架進行加固，使管路不發生移動或轉動。對用於氣體介質的膨脹節及其連線管路，要注意充水時是否需要增設臨時支架。水壓試驗用水清洗液的96氯離子含量不超過25PPM。
9、水壓試驗結束後，應儘快排波殼中的積水，並迅速將波殼內表面吹乾。
10、與膨脹節波紋管接觸的保溫材料應不含氯。
質量驗收
首先，安裝前應清除膨脹節內異物，保證膨脹節正常運動。對有流向要求的波紋膨脹節應按介質流向箭頭的要求提前明確好安裝方向。其次，在運輸、吊裝和焊接期間要注意不要敲擊、劃傷、引弧、焊接飛濺等原因使波紋膨脹節損壞。為了使波紋膨脹節處於良好的工作狀態，安裝時不能用膨脹節的變形，包括軸向、橫向、扭轉等來調正管系或設備位置安裝誤差。
最後，安裝前，膨脹節應儲存於無腐蝕性的環境裡，避免亂堆放或與其他物件混放，以防膨脹節鏽蝕和圈帶被劃傷或刺破。質量合格並且沒有收到損傷的波紋膨脹節投入使用才能發揮出真正的作用，質量驗收工作應該要落實到未，驗收合格有相關的文檔記錄，這樣明確責任才不會讓大家養成忽略質量驗收的壞毛病。
氣密試驗
波紋膨脹節氣密試驗應在耐壓試驗合格後進行，若波紋膨脹節耐壓試驗為氣壓試驗時，則無需進行氣密試驗。氣密性試驗壓力一般取1倍的設計壓力。氣密試驗前，應使波紋膨脹節兩端固定，防止試驗時波紋膨脹節端部移動。在試驗時，壓力應緩緩上升，達到規定試驗壓力後保壓10分鐘，波紋膨脹節不得有泄漏現象，試驗介質溫度不低於5℃。在氣密試驗時，可採用以下方法檢查是否泄漏：①在焊縫、法蘭等連線部位塗抹發泡劑（如用重量比為10%的肥皂水）進行檢查。若波紋膨脹節有泄漏，該處會出現鼓泡。②沉水檢查，對於尺寸不大的波紋膨脹節，通常將其沉沒於水池中檢查，根據有無氣泡冒出，判斷波紋膨脹節是否嚴密。③在試驗氣體介質中加入1%的氨氣，在波紋膨脹節外壁焊縫等處貼上比焊縫寬20mm的試紙，觀察有無顏色變化判斷是否滲漏。例如，用酚酞試劑浸漬過的試紙遇氨氣就呈現紅色。
根據規定，只有當工作介質為易燃易暴或為中度危害以上，真空條件下操作且真空度大於0.085Mpa時或對泄漏有特殊要求時，波紋膨脹節才進行氣密試驗。需要特別注意的是，在對波紋膨脹節進行氣密試驗時，相應的安全防護措施也不可缺少。
