稀薄燃燒發動機首先要了解什麼叫稀薄燃燒?而稀薄燃燒,顧名思義就是發動機混合氣中的汽油含量低,汽油與空氣之比可達1:25以上。車汽油發動機實現稀燃的關鍵技術歸納起來有以下三個主要方面:一、提高壓縮比,二、分層燃燒,三、高能點火。

稀薄燃燒發動機稀薄燃燒發動機

稀薄燃燒發動機概念

什麼叫稀燃?顧名思義就是發動機混合氣中的汽油含量低,汽油與空氣之比可達1:25以上。

稀薄燃燒發動機稀薄燃燒發動機

要了解稀薄燃燒,就先要了解發動機的空燃比。所謂空燃比是指在發動機進氣衝程中吸入氣缸的空氣與燃油(汽油)重量之比,也就是說,混合氣中的空氣與燃油的比例稱為空燃比。汽油與空氣混合燃燒時,空氣量過多或者過少都不能有效進行燃燒。汽油完全燃燒所必需的空氣比例,可以根據理論計算得到,並稱之為理論空燃比。具體地講,一份汽油對14.7份空氣。因此理論空燃比為14.7。必須根據發動機的工況改變空燃比。

  在帶有三效催化轉化器的發動機中,發動機必須調整到理論空燃比,14.7∶1。在部分帶節氣門開啟時,一般發動機以較稀薄的混合氣,即空燃比在15-16∶1範圍內運轉,但在稀薄燃燒發動機中,將以更為稀薄的混合氣,即空燃比大於18。

  稀薄燃燒技術的最大特點就是燃燒效率高,經濟、環保,同時還可以提升發動機的功率輸出。因為在稀薄燃燒的條件下,由於混合氣點火比理論空燃比條件下困難,暴燃也就更不容易發生,因此可以採用較高的壓縮比設計提高熱能轉換效率,再加上汽油能在過量的空氣里充分燃燒,所以在這些條件的支持下能榨取每滴汽油的所有能量。

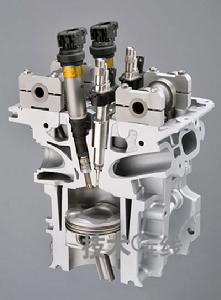

  比較著名的三菱缸內噴注汽油機(GDI),可令混合比達到40:1。它採用立式吸氣口方式,從氣缸蓋的上方吸氣的獨特方式產生強大的下沉氣流。這種下沉氣流在彎曲頂面活塞附近得到加強並在氣缸內形成縱向渦鏇轉流。在高壓鏇轉噴注器的作用下,壓縮過程後期被直接噴注進氣缸內的燃料形成濃密的噴霧,噴霧在彎曲頂面活塞的頂面空間中不是擴散而是氣化。

這種混和氣被縱向渦鏇轉流帶到火花塞附近,在火花塞四周形成較濃的層狀混和狀態。這種混合狀態雖從燃燒室整體來看十分稀薄,但由於呈現從濃厚到稀薄的層狀分布,因此能保證點火併實現穩定燃燒。

大眾的直噴汽油發動機(FSI),則是採用了一個高壓泵,汽油通過一個分流軌道(共軌)到達電磁控制的高壓噴射氣門。它的特點是在進氣道中已經產生可變渦流,使進氣流形成最佳的渦流形態進入燃燒室內,以分層填充的方式推動,使混合氣體集中在位於燃燒室中央的火花塞周圍。

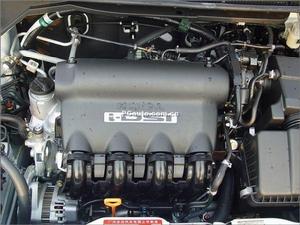

  本田最新的VTEC發動機也將採用稀燃技術。這款取名為VTEC-i2.0升發動機將比一般本田發動機省油20%,其特點是將VTEC技術與稀燃技術相結合,也是當低轉速時令其中一組進氣門關閉,在燃燒室內形成一道稀薄的混合氣體渦流,層狀分布集結在火花塞周圍作點燃引爆,從而起到稀薄燃燒作用。

稀薄燃燒發動機的技術

車汽油發動機實現稀燃的關鍵技術歸納起來有以下三個主要方面:

一、提高壓縮比

採用緊湊型燃燒室,通過進氣口位置改進使缸內形成較強的空氣運動鏇流,提高氣流速度;將火花塞置於燃燒室中央,縮短點火距離;提高壓縮比至13:1左右,促使燃燒速度加快。

二、分層燃燒

如果稀燃技術的混合比達到25:1以上,按照常規是無法點燃的,因此必須採用由濃至稀的分層燃燒方式。通過缸內空氣的運動在火花塞周圍形成易於點火的濃混合氣,混合比達到12:1左右,外層逐漸稀薄。濃混合氣點燃後,燃燒迅速波及外層。

為了提高燃燒的穩定性,降低氮氧化物(NOx),現在採用燃油噴射定時與分段噴射技術,即將噴油分成兩個階段,進氣初期噴油,燃油首先進入缸內下部隨後在缸內均勻分布,進氣後期噴油,濃混合氣在缸內上部聚集在火花塞四周被點燃,實現分層燃燒。

三、高能點火

高能點火和寬間隙火花塞有利於火核形成,火焰傳播距離縮短,燃燒速度增快,稀燃極限大。有些稀燃發動機採用雙火花塞或者多極火花塞裝置來達到上述目的。

稀薄燃燒發動機的優勢

1.對經濟性的改善

 隨著空燃比的增加,發動機油耗明顯下降,這主要來自幾個方面的原因:首先是採用稀薄混合氣燃燒時循環熱效率提高。汽油機的實際循環接近於定容加熱循環,定容加熱循環的指示熱效率與壓縮比和絕熱指數的關係可以看到,提高工質的絕熱指數和壓縮比有利於指示熱效率的提高。隨著空燃比的提高,空氣所占的量增加,因此工質的絕熱指數逐漸接近於空氣的絕熱指數,理論上,在空燃比達到無限大時,熱效率達到最大值。另外,由於稀燃混合氣燃燒溫度低,燃燒產物的離解損失減小,並且降低了與氣缸壁面的傳熱,也使熱效率得以提高。由於稀燃發動機一般不受到高負荷時的爆燃極限的限制,可以採用較高壓縮比,有利於熱效率的提高。當採用稀薄混合氣燃燒時,由於進入缸內空氣的量增加,減小了泵吸損失,這對汽油機部分負荷經濟性的改善是很明顯的,同時也可以採用變質調節,不用節氣門或是小節流,會大大較小泵吸損失,特別有利於改進部分負荷性能。

2. 對排放的改善

隨著空燃比的增加,由於採用稀的混合氣使燃燒溫度降低,NOx的排放明顯減少,同時燃燒產物中的氧成分有利於HC和CO的氧化,因此,HC和CO的排放也減小,然而,隨著空燃比增加到一定程度,由於燃燒速度的降低可能會使燃燒不完全,HC的排放會迅速增加。如果能合理地設計緊湊的燃燒室,並組織好空氣運動使燃燒在短時間內完成,那么三種排放都可以大大減少。

3.稀薄燃燒發動機的不足

 根據稀燃發動機運轉狀態,在分層稀薄燃燒到均質理論空燃比燃燒過程中,空燃比連續變化。因此,三效催化轉化器不能夠淨化排放氣體中的NOx。這是因為三效催化轉化器要利用排氣中的HC或CO進行NOx還原反應的緣故。在稀薄燃燒中,在排放氣體中殘留很多氧氣,不能進行NOx還原反應。為了使NOx吸儲型催化劑獲得高效功能,其溫度必須保持在250-500℃範圍內。當超過這一溫度範圍發動機會自動轉換到均質理論空燃比燃燒,並通過三效催化轉化器進行廢氣處理。

然而這又與燃油經濟性下降相關,為此,必須增加廢氣冷卻裝置。

稀薄燃燒發動機稀薄燃燒發動機

利用這種冷卻裝置,排放氣體通過NOx吸儲型催化轉化而被冷卻,由於稀薄燃燒的範圍寬,催化轉化器的壽命也延長。然而,NOx吸儲型催化轉化器會受到硫侵蝕而中毒,所以必須把汽油中的含硫量儘量降低到最少。但是,如前所述,含硫低的汽油不是到處能供應的。大眾汽車公司採取的措施是,把催化劑反應溫度提高到650°以上,從而把附著在催化劑上的硫通過燃燒而加以消除。

在高速行駛時,能夠保持這樣高的催化劑溫度,但是,在城市內行駛時則催化劑溫度下降,就不能燒除附著在催化劑的硫。為此,通過NOx感測器監視硫附著在催化劑上的程度,根據監測情況提高排放氣體的溫度。

作為其措施,一般採用點火正時延遲,儘管這樣做會引起燃油經濟性惡化,但是為了淨化處理NOx,這是不得已而為之。

另外,稀燃發動機由於噴射器的加入導致了對設計和製造的要求都相當的高,如果布置不合理、製造精度達不到要求導致剛度不足甚至漏氣只能得不償失。

另外稀燃發動機對燃油品質的要求也比較高。
