正文

為礦山生產系統和輔助生產系統服務的地面建築物、構築物以及有關設施的場地。工業場地的平面布置要結合地形、地物、工程地質條件和生產工藝要求，做到有利生產、方便生活、節約用地、不留或少留保全礦柱，並搞好環境保護和綠化。工業場地內一般不應布置居住區和非生產性建築。
工業場地 主要的建築工程有：①提升系統，有井塔或井架、提升機房等（見圖）；②加工、貯存系統，有井口房、選矸樓、篩分樓或選礦廠、帶式輸送機走廊、礦倉或煤倉、貯礦場或貯煤場、廢石倉或矸石倉、廢石場或矸石場和尾礦庫等；③地面運輸系統，有鐵路、窄軌鐵路、公路等運輸線路及各種線路附屬建築物、構築物，如橋涵、貨物站台，以及行車指揮所等；④通風系統，有通風機房、加熱室風道等；⑤動力供應系統，有變電所、空氣壓縮機房及其附屬構築物和管線；⑥給水、排水及供熱系統，有水源井、水泵房、水塔和水池、鍋爐房、供水管道、排水管道、熱水管網和污水處理設施等；⑦附屬廠房有機修廠、材料庫和設備庫、炸藥庫、坑木場和支柱加工廠、車庫、油脂庫、消防庫房等；行政福利建築，有辦公樓、浴室和更衣室、燈房、井口食堂、人行走廊、醫務室、會議室等。目前工業廣場建築物正向整體建築、聯合建築發展，以節省土地和投資。

礦山工業場地

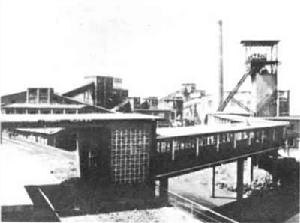

井架 在井口上部懸吊提升容器的構築物。礦井的提升機房建在井架斜撐一側地面上。大中型礦井多用四柱式帶斜撐的井架（見彩圖）。井架頂部僅安設天輪的稱普通井架。普通井架多用鋼材、鋼筋混凝土或混合結構製成；小型礦井也有用木材、磚石建造的。根據通風要求，井架可建成封閉式或敞開式。

礦山工業場地

提升機安設在井架頂端設備室內的稱塔式井架或井塔，由設備室、塔身和基礎三部分構成。井塔多採用鋼材和鋼筋混凝土混合結構（見彩圖）。設備室安裝多繩摩擦輪式或戈培式提升機。塔身內布置提升容器通道、電梯間和梯子間，分層安裝過卷裝置、變電整流和卸礦等設備。隨著井筒深度增加，提升能力增大和提升技術進步，塔式井架套用日廣。但在地震區仍趨向於普通井架。

礦山工業場地

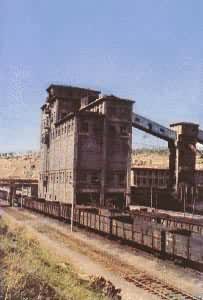

礦倉或煤倉 短期貯存礦石或煤的構築物。為緩衝礦井連續生產與鐵路間斷供車之間的矛盾而設定。由上部建築、倉體、倉體支承和基礎組成（見彩圖）。倉體為矩形或圓形。圓筒倉容量大、占地少，便於施工，利於卸載，是目前大力推廣的倉型。有地形可資利用的山坡地段可建造單斜式溜槽礦倉，以節省投資。

礦山工業場地

坑木場 堆放礦用木材的場地，通常位於工業場地的一端，與礦內外運輸線連線。須保證消防車能通向任何木堆，並配備消防設施。坑木場設有支柱加工和坑木防腐車間。可採用機械裝卸和碼垛。
貯礦場或貯煤場 貯存一部分暫時不能外運的礦石或煤的場地。按結構和使用設備可劃分：棧橋式貯礦場、半地下礦倉式貯礦場和扒礦機式貯礦場三類。
廢石場或矸石山 堆置廢石或矸石的場地。場的位置應考慮衛生和安全要求。場的邊界距風井不小於 80m，距公路不小於60m，應遠離居民區和高壓供電線路,並設在下風向。
