用途

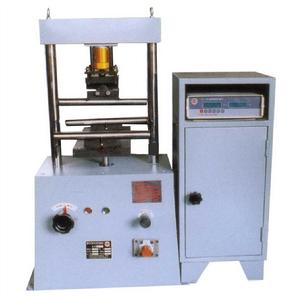

用於測試各種粘土磚瓦，砼空心磚及水泥瓦等建築材料的抗折強度試驗。
特點
採用物理分析方法，具有分析速度快、精度高、人為誤差小、操作工勞動強度低、無污染。
使用注意事項
1.開機前應檢查油箱內液壓油是否達到油標孔鏡高度.電氣應可靠接地。
2.接通電源時系統自檢,力值窗顯示“-------”。此時不要按任何鍵,當力值窗、速率窗顯示當年當月當日及當時時間,一般來說時間無需調正.
3.工作較長時間後，如時間出現偏差，可按照下述方法調整:如不需進行時間設定就每次按“確認”鍵即可。
使用方法
1. 開機前應檢查油箱內液壓油是否達到油標孔鏡高度.電氣應可靠接地。
接通電源時系統自檢,力值窗顯示“-------”。此時不要按任何鍵,當力值窗、速率窗顯示當年當月當日及當時時間。 一般來說時間無需調正，工作較長時間後，如時間出現偏差，可按照下述方法調整。如不需進行時間設定就每次按“確認”鍵即可。
2. 日期的輸入，按“日期”鍵：
1) 顯示“P——1”：為日期“年”的輸入。按“確認”鍵確認輸入，並進行下一輸入。
2) 顯示“P——2”：為日期“月”的輸入，範圍（1 ～ 12）。
3) 顯示“P——3”：為日期“日”的輸入，範圍（1 ～ 31）。
4) 顯示“P——4”：為日期“時”的輸入，範圍（0 ～ 23）。
5) 顯示“P——5”：為日期“分”的輸入，範圍（0 ～ 59）。
註：此日期輸入後，必須斷電後重新開機，剛輸入的日期才能被正確地調用顯示。
3. 編號的輸入，按“編號”鍵，顯示“P——”：為試驗編號的輸入，範圍（0 ～ 9999）。
一般做完該次試驗的數據後，編號自動加1，可以進行下一組試件的實驗。如果“組號”不是連續的，可以輸入相應的組號，再開始試驗。
註：每次斷電後，編號全部清除，重新顯示為0001，如需組號連續，則應輸入相應的組號，然後開始試驗。
4. 按“清零”鍵,方可進行操作。（如出現小於0.020的數據也屬正常,可進行以下操作）。開機時系統默認為<5kN>小量程,對應的指示燈亮。如果想選用大量程<10kN>,可按下<10kN>按鍵,對應的指示燈亮。<5kN>的指示燈滅。
5. 先關閉送油閥,按下“泵開”按鈕,再按一下“上升”按鈕(點動一次即可),然後慢慢逆時針鏇動送油閥鏇鈕,(逆時針方向為開,順時針方向為關)。活塞慢慢上升,活塞上升速度的快慢可由送油閥開度決定。(試塊將要接觸到上壓板時,按一次“清零”鍵)。試塊破型時,控制上升的電磁閥自動斷電,活塞停止上升,力值顯示窗顯示試塊破型前曾達到的最大力值。按“下降”按鈕將活塞下降到合適的位置(“下降”按鈕只有按下時活塞才會下降,鬆開則停止),拿下破碎的試塊,換好新試塊,按“清零”鍵方可清除上一次的數據和破型狀態,開始新的試驗。
試驗過程中注意以下兩點：
(1)遇有緊急情況,按“泵關”即可停止活塞升降動作。
(2)在試驗過程中,嚴禁將手或身體其他部位置於任何相互運動的部件之間,以防發生意外事故。
6. 試驗數據的列印有三種方法:第一種是每做完一塊按“列印”鍵,列印本次試驗數據,清零或失電後消除;第二種是列印精度標定的五個數據,掉電時不會丟失,只有當再次標定時,才會覆蓋上次標定數據;第三種是打點檢測精度時的五點數據,清零後消除。
7. 本儀器有過載保護功能,當力值超過滿量程的1%時,系統自動停止上升動作,力值窗顯示峰值,按“下降”按鈕將活塞下降到合適位置,按“清零”鍵後,“上升”按鈕方起作用。如果不行,可重複按“清零“鍵。
8. 抗折強度按如式計算:
式中: R-抗折強度MPa
P-抗折力N
L-壓輥中心跨距mm
b-試塊寬度mm
h-試塊厚度mm
