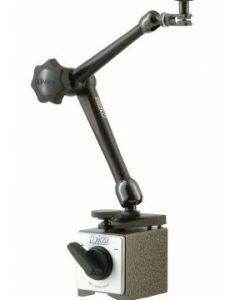

磁性表座也稱萬向表座是機器製造業用途最多,廣泛適用於各類工具機,也是必不可少的檢測工具之一,同時還套用於各種科研機構及高等院校的科學研究中,測量精度.它裡面是一個圓柱體,在其中間放置一條條形的永久磁鐵或恆磁磁鐵,外面底座位置是一塊軟磁材料·(軟磁材料是指在較弱的磁場下,易磁化也易退磁的一種鐵氧體材料)

磁性表座

磁性表座 磁性表座

通過轉動手柄,來轉動裡面的磁鐵。當磁鐵的兩極(N或S)呈上下方向時,也就是磁鐵的N或S極正對軟磁材料底座時,就被磁化了,這個方向上具有強磁,所以能夠用於吸住鋼鐵表面。而當磁鐵的兩極處於水平方向時,及NS的正中間正對軟磁材料底座時(長條形磁鐵的正中間只有極小的磁性,可以不記)不會被磁化,所以此時底座上幾乎沒有磁力,就可以很容易地從鋼鐵表面取下來了。

這個磁性表座利用了兩個特性:

1.軟磁性材料的磁化和退磁快的特性;

2.條形永久磁鐵或恆磁磁鐵的中間磁場極弱而兩端磁場極強的特性.

磁性表座特點

1.萬向支臂,可固定任何角度,使用方便迅速,磁性底座有2--160KG的吸力.

2.夾表處帶微調裝置,可任意調節方向定位.

3.除可夾持普通百分表,槓桿表外,還可對帶燕尾槽的槓桿百分表夾持.

磁性表座質量要求

1.座體工作面不得有影響外觀缺陷,非工作面的噴漆應均勻、牢固,不得有漆層剝落和生鏽等缺陷。

2.緊固螺母應轉動靈活,鎖緊應可靠,移動件應移動靈活。

3.微調磁性表座調機構的微調量應不小於2mm

I~IV號表座的工作磁力P1和剩餘磁力P2,見表

表座規格 I II III IV
工作磁力P1 196 392 588 784 980
工作磁力P2 1 2 3 4









4.當表座在表夾的夾表孔處、沿其軸心線施加1N力時,其變形量(I≤0.06)、(II≤0.09)、(III、IV≤0.11)。

5.座體各工作面的平面度公差為0.03mm,只允許凹。在工作面邊緣1mm範圍內不計。

6.座體各工作面的表面粗糙度Ra值為1.6um..

7.標誌與包裝,應標誌製造廠廠名或註冊商標,產品名稱,規格或尺寸。包裝前應經過防鏽處理並妥善包裝。
