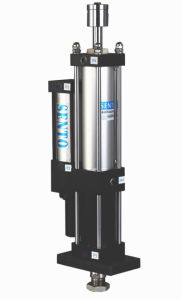

磁性可調增壓缸

磁性可調增壓缸

增壓缸又稱氣液增壓缸。森拓增壓缸是結合是氣缸和油缸優點而改進設計的,液壓油與壓縮空氣嚴格隔離,缸內的活塞桿接觸工作件後自動啟程,動作速度快,且較氣壓傳動穩定,缸體裝置簡單,出力調整容易,相同條件下可達到油壓機之高出力,能耗低,軟著陸不損模具,安裝容易並且特殊增壓缸可360度任意角度安裝,所占用的空間小,故障少無溫升之困擾,壽命長,噪聲小,等核心特性。

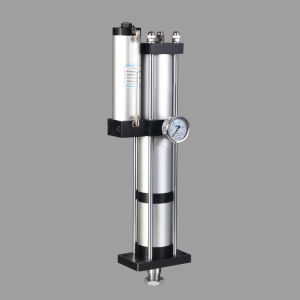

增壓缸介紹

磁性可調增壓缸由東莞玖容氣動液壓設備公司專業設計,在缸體安裝一磁環配置

增壓缸增壓缸
磁性開關, 用戶可根據磁性開關靈活控制增壓力行程,方便衝壓操作維護養簡便,出力大,平穩快速,安裝方式為正裝。操作說明

·產品名稱:JRK 1~40T增壓缸
·作動方式:雙動
·作動條件:4~7kg/cm²壓縮空氣
·液壓抗磨油:VG68#抗磨液壓軸
·工作溫度:0~60℃
·操作速度:50~40mm/s
·油缸耐壓:300kg/ cm²
·氣缸耐壓:12kg/ cm²
·預壓行程公差:+1.00mm 0.00mm
·力行程公差:+0.20mm 0.00mm
·工作頻率:25~45次/min(與行程長短成反比)
·高壓出力:1~40噸

磙性可調增壓缸產品特點

·結構合理,外形纖細美觀,
·動作速度,出力大,平穩
·缸體安裝磁環感應開關
可用於調節增壓行程
·適用於:擠壓,彎曲,沖孔,成型,鉚合,
修毛邊,裝配及等作業:
·安裝方式:正裝
·可接受特殊規格訂製
產品提升及理論高壓出力對照表

缸徑及噸位 4kg/ cm² 5kg/ cm² 6kg/ cm² 7kg/ cm²
缸徑及噸位 回程 增壓出力 回程力 增壓出力 回程力 增壓出力 回程力 增壓缸 力
63/1T 985 80 1232 100 1478 120 1725 140
63/3T 2400 80 3000 100 3600 120 4300 140
80/5T 4000 140 5000 180 6000 220 7000 260
100/10T 7850 240 9800 300 17700 360 13700 420
100/15T 12200 240 15300 300 18300 360 21400 420
125/20T 16000 360 20000 540 24000 540 28000 630
125/30T 20000 360 25100 450 30100 530 35100 620
160/40T 28900 650 36100 800 43400 1050 50600 1100
備註:上表提升為理論數據,實際回程拉力建議不要超過以上數據的50%方不影響動速度。增壓缸注意事項

1 .保持清潔在將增壓缸接入氣路前,敬請先將管路及元件內的灰塵等雜物清除,以免降低增壓缸的使用壽命。
2. 正常氣壓範圍內使用 增壓缸缸在正常使用時工作氣壓必須要按照檢驗報告中規定的工作氣壓範圍內工作不得超過規定的工作壓力。
3 .注意增壓缸的工作環境缸在設計時工作環境內的溫度已定,若因工作需要變換工作環境超過溫度需與增壓缸技術相關玖容人員聯繫處。
