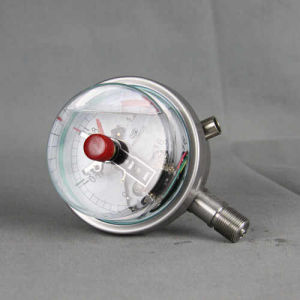

產品簡述
儀表設上、下限二位開關型接點裝置，在壓力達到設定值時發出信號或通斷控制電路，供作業系統自動控制或發訊用。電接點真空壓力表其抗振結構可有效抑制指針的抖動、衝擊，保護接點，使儀表指示清晰，電信號切換可靠，工作穩定。廣泛套用於機械、化工、石油、冶金、電力等工業生產過程。
技術參數
表殼直徑 60mm 100mm 150mm
外殼材質 鐵質黑色電泳或鍍鉻
鏡面材質 PC、壓克力
測量範圍 0~1000BAR
接點方式 單接點、雙接點、三接點、四接點
巴登管材質 磷青銅或SUS-316不鏽鋼
機 芯 銅質或SUS-316不鏽鋼
接頭螺紋 銅製或SUS-316材質，公制M20*1.5、3/8PT、1/2PT、NPT
工作電壓 D.C220V或A.C380V
觸頭功率 10VA（電阻負載），磁助式為30VA。
環境條件及溫度 -40～70℃，相對濕度不大於85%.使用溫度偏離20±5℃時，其設定點誤差變化不大於0.6%/10%
執行標準 DGH05-2004
結構原理 電接點壓力表由測量系統、指示裝置、電接裝置或磁助電接點裝置、外殼、調整裝置和接線盒等組成。
工作原理
真空電接點壓力表基於測量系統中的彈簧管在被測介質的壓力作用下，迫使彈簧管末端產生相應的彈性變形——位移，藉助拉桿經齒輪傳動機構的傳動並予放大，由固定於齒輪軸上的指示指針（連同觸頭）逐將被測值在度盤上指示出來。與此同時，當其與設定指針上的觸頭（上限或下限）相接觸（動斷或動合）的瞬時，控制系統的電路得以斷開或接通，以達到自動控制和發信的目的。
在電接點裝置的電接觸信號針上，裝有可調節的永久磁鋼，可以增加接點吸力，加快接觸動作，從而使觸點接觸可靠，消除電弧，能有效地避免儀表由於工作環境振動或介質壓力脈動造成觸點的頻繁關斷，所以真空電接點壓力具有動作可靠，使用壽命長，觸點開關功率較大等優點。
