工作原理

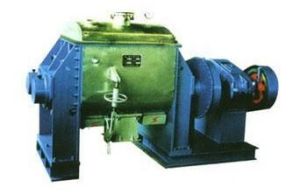

矽橡膠專用捏合機是由一對互相配合和旋轉的葉片(通常呈Z形)所產生強烈剪下作用而使半乾狀態的或橡膠狀粘稠塑膠材料
能使物料迅速反應從而獲得均勻的混合攪拌。適用範圍
是各種高粘度的彈塑性物料的混煉、捏合、破碎、分散、重新聚合各種化工產品的理想設備;廣泛套用於高粘度密封膠、矽橡膠、中性酸性玻璃膠、纖橡膠等行業。
矽橡膠專用捏合機調溫形式採用電加熱、蒸汽、油加熱、水冷卻等方法,採用液壓翻缸及啟蓋。出料方式有液壓、翻缸傾倒、球閥出料,螺桿擠壓等。缸體及漿葉與物料接觸部分均採用不鏽鋼製成,確保產品質量。
結構特點

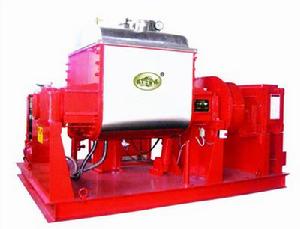

主要結構由捏合部分、機座部分、液壓系統、傳動系統、真空系統和電控系統等六大部分組成;捏合部分由缸體、漿軸、牆板、缸蓋等組成。液壓系統由一台液壓站來操縱油缸,來完成啟閉大蓋、翻動攪拌缸功能;電控系統有手動、自動電控系統,由用戶任意選擇和要求,操作方便、可靠。傳動系統由電機、減速機和齒輪組成、根據捏合機型號配套電機。在傳動過程中,可由電機同步轉速,經彈性聯軸器至減速機後,由輸出裝置傳動快漿,使其達到規定的轉速,也可由變頻器進行調速。
技術參數
矽橡膠捏合機的技術參數
規格 | 5L | 10L | 100L | 200L | 300L | 500L | 800L | 1000L | 1500L | 2000L | 3000L | |
有效容積L | 5 | 10 | 100 | 200 | 300 | 500 | 800 | 1000 | 1500 | 2000 | 3000 | |
投料量L | 3.5 | 7 | 70 | 140 | 210 | 350 | 560 | 700 | 1100 | 1400 | 2100 | |
主電機功率Kw | 1.1-1.5 | 4-7.5 | 7.5-11 | 7.5-18.5 | 15-30 | 18.5-45 | 18.5-45 | 22-55 | 37-75 | 45-110 | ||
螺桿電機功率Kw | 無 | 3-4 | 3-4 | 4-5.5 | 4-5.5 | 5.5-7.5 | 7.5-11 | 11-15 | ||||
出料 方式 | 高溫型 | 手動翻缸 | 液壓翻缸 | |||||||||
其它型 | 手動翻缸 下出料 | 液壓翻缸 下出料 | 液壓翻缸、螺桿出料、下出料 | |||||||||
拌漿轉速r/min | 33/23 | 35/22 | 37/21 | 37/21 | 35/25 | 30/16 | ||||||
加熱 方式 | 高溫型 | 無 | 電 | |||||||||
其它型 | 電、蒸汽 | |||||||||||
電加熱 功率Kw | 高溫 | 6-10 | 8-10 | 12-15 | 20-25 | 30-35 | 35-45 | 35-50 | 60-80 | 90-110 | 110-140 | 160-190 |
其它 | 1.8 | 1.8 | 4.2 | 6 | 12 | 18 | 24 | 24 | 36 | 36-54 | 54-72 | |
蒸汽壓力Mpa | 0.3 | |||||||||||
真空型真空度 | -0.090Mpa | |||||||||||
壓力型壓力MPa | 0.45 | 0.35 | ||||||||||
表中參數僅供參考,根據客戶要求可設計(各種容積、轉速及特殊要求)專用機型 |
