矩形三維補償器

概況

矩形三維補償器Rectangular three-dimensional compensator：矩形三維補償器主要用於電廠煙風道，用來吸收較大軸向及橫向位移。波紋管採用UV波，圓角（《參見矩形圓角補償器（UV波）》），考慮到實際適用場合，刪除了部分小口徑及大口徑規格，實際編目從800×800~5000×4200，共71個規格。
系列外的規格，可向製造廠另行訂貨。

性能參數

1、使用壓力（p):-30~30kPa

補償量

2\、使用溫度（t）：≤400℃
3、波紋管材質
常用高耐候鋼09CuCrNi-A(GB4171)、奧氏不鏽鋼0Cr19Ni9(GB3280)及普通碳素鋼 Q235-A(GB700)
高耐候鋼耐大氣腐蝕性能好，性價比較高，推薦使用。

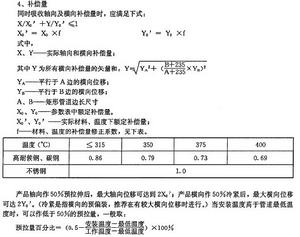

4，補償量見右圖
5、疲勞壽命
以上補償量對於的疲勞壽命≥1000次

產品剛度

6、產品剛度件右圖
7、連線方式
內插焊，即管道插入補償器接口內，插入量為20mm.

訂貨是需要提供的參數

矩形管道的外徑（A×B);
波紋管材質，默認採用高耐候鋼，當採用其他材料時須說明。
