相位角

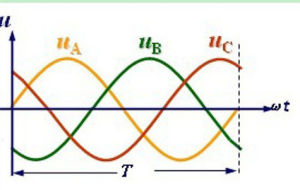

相位角，目前，所有電力系統的全部領域所採用的供電方式，絕大多數是屬於三相制交流電路。三相交流電是由三個頻率相同、電勢振幅相等、相位差互差120°角的交流電路組成的電力系統。三相電其中任兩相電任一時刻的波形矢量角度相差120度，這一角度差可稱之為兩條波形的相位角，兩相電的相位角。對於三相四線制的電網，三根相線中任意兩根間的電壓稱線電壓；任意一根的相線與零線間的電壓稱相電壓。

基本信息

• 中文名：中文名 相位角

• 拼音：xiàng wèi jiǎo
• 別稱：相位、周相、位相
• 釋義：決定某量在任一時刻狀態的數值

釋義

簡稱“相角”，又稱“相位”、“周相”、“位相”。某一物理量隨時間(或空間位置)作正弦或餘弦變化時，決定該量在任一時刻(或位置)狀態的一個數值。如交流電壓u=umsin(ωt+φ)，在不同時刻的電壓決定於(ωt+φ)的數值，(ωt+φ)就稱相位角。當t=0時，φ稱為初相角。

三相電壓角度

相位角

對於三相四線制的電網，三根相線中任意兩根間的電壓稱線電壓；任意一根的相線與零線間的電壓稱相電壓。
發電機有三個繞組，每個繞組發出一個電壓，這三個電壓就是三個相電壓。由於這三個繞組在位置上等分了一個圓周，即彼此相差360/3=120度角，導致三相電壓的幅度變化不一致，而是存在一個延時，這個延時是鏇轉1/3圓周的時間。1/3圓周即120度，這個角度差稱為相位差。相位角是個相對值（相對於0度相言），而相位差是兩個相位角之間的差。
電壓是有角度（即有方向）的，所以是個矢量。由於Uab=Ua-Ub，所以圖中要把Ub的方向反轉後再相加。圖中的矢量是在字母上加個點來表示，不加點的是標量（只有正負、沒有方向）
