概述
中國Z-9武裝型直升機是一種晝間使用的多用途攻擊直升機。它主要用於執行反坦克,壓制地面火力和攻擊地面零散目標任務,也可用於運輸,通信聯絡和戰場救護任務。
該機裝兩台WZ-8A渦軸發動機,單台起飛功率526千瓦。飛機的最大載油量為900千克.機體採用Z-9直升機的機身。鏇翼系統由4片玻璃纖維材料/樹脂層壓材料鏇翼槳葉和玻璃纖維材料星型柔性槳轂組成,無揮舞鉸和擺振鉸,也無需潤滑。選用與Z-9直升機同樣的涵道尾槳反扭系統。機上裝有兩套獨立的液壓和輔助液壓操縱系統。應急液壓系統與輔助液壓系統相連,起備份作用,以提高該機的可靠性和生存性。可收放式前三點起落架有利於該機進行調整飛行和在野外起降。
歷史
直9A於1980年開始研製,1982年7月16日,由偉建機器廠總裝的第一架首飛,1989年12月10日通過技術鑑定。1988年進行國產化研製,1992年1月16日,國產化直9A首飛成功,最大起飛重量4100千克,不可超越速度296千米/小時,飛行高度6000米,航程860千米,以運輸型為基本型,正常情況可安排8位座椅。
中國第一代武裝直升機,1986年開始研製,1988年10月31日首架直9武裝型在景德鎮首飛成功,1996年起開始裝備部隊。以反坦克作戰為主,最大起飛重早4000千克,最大平飛速度254千米/小時,航程664千米,續航時間3小時52分,有8種不同的武器配置 方案 主要用於晝間戰場前沿反坦克作戰,並可進行地面壓制、地面零散目標火力支援任務。
在直9A基礎上改進而來,2000年開始研製,2001年7月31日首飛成功,同年9月交付武警新疆總隊,改用抗墜毀駕駛員座椅,增裝氣象雷達、搜尋燈、空中廣播報警系統、電動絞車、擔架、外吊掛和機槍及瞄準控制系統等設備。機身左側增一個彎梁並對結構進行加強,以便安裝機槍。

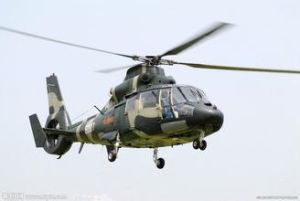

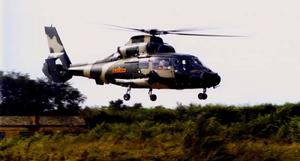

直9攻擊直升機是直9A基礎上改進而來,1998年開始研製,同年8月4日首飛成功,10月14日通過技術鑑定交付部隊使用。該型機主要任務是以火箭、航炮等武器在俯衝狀態對目標實施攻擊。
直9通信直升機 在直9A基礎上改型研製。1987年開始研製,1989年5月通過鑑定驗收並交付部隊使用。 增裝TKR-123甚高頻電台、150型短波單邊帶電台、WL-9無線電羅盤、BG0.6無線電高度表、GPST 610應答機等無線電設備。可以用作空中移動轉信平台,在地面指定區域快速機動開設應急通信樞紐,必要時可運輸人員、急件和器材。
直9炮兵偵察校射直升機 1986年研製,1991年通過鑑定並交付部隊使用。增裝黑白電視攝像轉台,彩色電視攝像轉台,錄音記錄儀、航空相機等任務設備。為滿足攝像要求,將側面鉸鏈門改為固定板,航空有機玻璃改為鋼化玻璃。主要作為炮兵空中偵察所,能對敵人縱深30千米內地域進行偵察,能對火箭、火炙的射擊進行校正,也可以為我軍行進部隊偵察道路。
裝備配置
機載航空電子系統包括短波電台,超短波電台,機內通話器,雷達高度表,無線電羅盤,綜合羅盤,都卜勒導航系統,自動駕駛儀,全向空速感測器等先進通信和導航設備.主要包括:TKR-170短波電台,OADS全向空速感測器,JT-9W機內通話器,256雷達高度表,WL-9無線電羅盤,LZ-4綜合羅盤,20GNG36鎳鉻電池,PC-17-3靜態交流器,H140CAM和H140ATM航姿系統,D91都卜勒導航系統和AP155+CDV85自動駕駛儀和耦合器。
Z-9武裝型的機載武器系統包括反坦克飛彈,航炮,機槍,火箭等,陀螺穩定瞄準具,以及配套齊全的火控電子設備,分別用於有控和無控武器的瞄準。機上還配有武器隨動機構,使外掛武器軸線可在俯仰方向跟隨瞄準線上下移動,以準確地摧毀目標.外掛武器通過橫穿機身的掛粱懸掛在機身的兩側,每側掛梁各有一個外掛點。

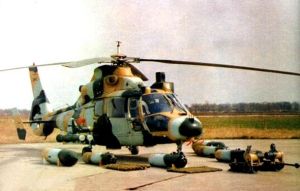

Z-9武裝型主要的武器配置方案包括:2×2枚HJ-8反坦克飛彈,2×1門23-Ⅱ航炮,帶2×240發炮彈,2×1具HF-7D火箭發射器,可帶火箭彈2×7枚,2×1具HF-25火箭發射器,可帶火箭彈2×18枚.
技術數據
主要技術數據(指直-9原型):
尺寸數據:鏇翼直徑11.93米,尾槳直徑0.90米,機長13.46米,機高(鏇翼、尾槳摺疊)3.21米,主輪距2.03米,前後輪距3.61米;
重量數據:空重1975千克,有效載荷1863乾克,最大起飛重量4000乾克,最大吊掛載荷1600乾克;
性能數據:最大平飛速度324千米/小時,巡航速度250-260千米/小時,最大爬升率(海平面)4.2米/秒,實用升限6000米,懸停高度有地效時1950米,無地效時1020米,最大航程1030千米,最大續航時間5小時。
系列型號

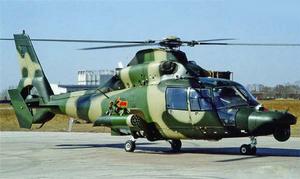

直―9系列各類型號:組裝系列:多用途型;A系列:直―9A組裝運輸型、直―9A國產化運輸型、直―9A通信指揮型、直―9A電子干擾型、直―9A偵察校射型;B系列:多用途運輸型、警用型、緝私型、直―9S搜尋救援型;C系列:魚叉系統試驗機、直―9C艦載型;G系列:直―9G攻擊型、 直―9W武裝型;新系列:增重型(研製中)。
