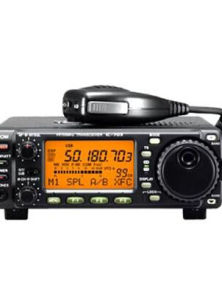

工作波長為100~10米(頻率為3~30兆赫)的無線電通信設備。通常由發信機、收信機、天線、電源和終端設備等組成。主要用於傳送話音、等幅報和移頻報。在傳送電話信號時,採用振幅調製和單邊帶調製。一般分為攜帶型、車載式和固定式電台。具有體積小、重量輕等特點,通常採用鞭形天線,利用地波進行近距離通信,功率通常為數瓦至數十瓦。

基本信息

正文

工作波長為100~10米(頻率為3~30兆赫)的無線電通信設備。通常由發信機、收信機、天線電源終端設備等組成。

條件

軍用短波電台按用途和使用條件,分為攜帶型、車載(或艦載、機載)式和固定式電台。攜帶型電台主要用於保障戰術分隊的通信聯絡,具有體積小、重量輕等特點,一般採用鞭形天線,利用地波進行近距離通信,功率通常為數瓦至數十瓦。車載式電台用於組成指揮所通信樞紐或作移動通信使用,其功率為數十瓦至數千瓦,一般使用鞭形天線和雙極天線。固定式電台主要用於戰略通信,通常組成發信集中台和收信集中台,其功率為數百瓦至數千瓦,甚至到數十千瓦,一般使用性能較好的大型天線。為使用地波通信,攜帶型和車載式電台的頻率範圍已擴展到中波波段,通常為1.6~30兆赫。

運用

短波電台一般用於傳送話音、等幅報和移頻報。在傳送電話信號時,短波電台主要採用振幅調製和單邊帶調製。振幅調製是使高頻信號的振幅隨被傳遞的信號而變化。調幅波的頻譜是由載頻、上邊帶和下邊帶三部分組成(圖 1)。被傳遞的信息僅包含在兩個邊帶之中,而且每一個邊帶都包含了完整的被傳遞的信息。若僅發射一個邊帶,即稱為單邊帶調製(圖2)。傳遞電報信號時,主要採用振幅鍵控或移頻鍵控。

短波電台短波電台
短波電台短波電台

區別

單邊帶電台與調幅電台相比,具有節省頻譜、節約功率、便於多路復用等優點。因此,短波調幅電台將逐漸被單邊帶電台代替。
短波電台的設備較簡單,能以較小的功率進行遠距離通信,因此,在軍事通信中占有重要地位;但是,短波通信容量小,傳播信道不穩定,傳輸可靠性較低。為提高短波通信的可靠性,採取了實時選頻、分集接收、電報終端採用時頻編碼和差錯控制、電話終端採用壓縮擴展設備等措施。為提高抗干擾能力,採用了跳頻等技術。

傳播

短波的基本傳播途徑有兩個:一個是地波,一個是天波
如前所述,地波沿地球表面傳播,其傳播距離取決於地表介質特性。海面介質的電導特性對於電波傳播最為有利,短波地波信號可以沿海面傳播1000公里左右;陸地表面介質電導特性差,對電波衰耗大,而且不同的陸地表面介質對電波的衰耗程度不一樣(潮濕土壤地面衰耗小,乾燥沙石地面衰耗大)。短波信號沿地面最多只能傳播幾十公里。地波傳播不需要經常改變工作頻率,但要考慮障礙物的阻擋,這與天波傳播是不同的。
短波的主要傳播途徑是天波。短波信號由天線發出後,經電離層反射回地面,又由地面反射回電離層,可以反射多次,因而傳播距離很遠(幾百至上萬公里),而且不受地面障礙物阻擋。但天波是很不穩定的。在天波傳播過程中,路徑衰耗、時間延遲、大氣噪聲、多徑效應、電離層衰落等因素,都會造成信號的弱化和畸變,影響短波通信的效果。

如何收聽短波廣播?

一般人會對短波感到興趣,就在於短波能收聽遠距離廣播,可以直接聽取得世界各地的廣播訊息,可是也有不少人因為收聽短波的方法不對,被弄得一頭霧水,最後只好放棄。對於如何開始收聽短波廣播,下面幾點建議可供你參考。
◎收聽短波和收聽日常接觸的MW、FM有何不同?
日常收聽MW或FM廣播很少會碰到找不到電台的問題,因為這些電台的廣播頻率是固定不變的,而且不少是24小時播出。對於短波而言可就不同了,除了因為電台很多之外,一年有2次季節性的廣播頻率和廣播時間的變更、每天接收訊號好壞的差別很大等因素,使得收聽短波比起MW、FM來,的確是複雜了許多,但是只要掌握要領,一樣可自由自在地享受短波節目的。
◎收聽短波---選電台、選頻率也選時間
對於短波聽眾而言,最大的問題在於短波廣播通常集中在某一段時間?播放,造成有點類似於上下班時間的交通狀況,顯得異常擁擠。但是你可以使自己不會是擁擠中的人,因為通常電台會在不同時段使用不同頻率播出相同的節目,例如短波15-18MHZ在每天中午至傍晚可以收聽到很多電台節目,晚間10點以後只能收到極少電台節目,甚至連收音機的背景噪音都變小了;短波7MHZ以下在白天很難清楚地收聽廣播,但到了深夜,卻能很好地收聽節目,短波9-12MHZ全天都能收到廣播,但早晨和晚上收聽效果最好,電台多,聲音又清楚。還有,如果您經常收聽廣播,就會發現,很多電台每小時都有規律地改變播出頻率,因此為了方便收聽短波節目,有必要製作一份屬於自己的收聽時間頻率表(Schedule),當然,也可以從收集各電台的廣播時間頻率表開始著手進行。
事實上,一般短波廣播電台會使用多個頻率同時播出,但通常並不是每一個頻率都可以收聽得很好,監聽的目的就是從幾個廣播頻率中挑選出聲音信號最好的頻率並記錄下來,製作成一張廣播頻率時間表,此後再收聽該電台的節目就方便多了。

如何改善收聽效果

有許多剛開始收聽短波的人,都被收音機所傳出的雜音弄得興趣大減,甚至放棄了收聽短波,實為一件憾事。的確,短波的音質不可能與FM高傳真廣播的音質相比,但與中波(MW)音質相比,基本上是很接近的。可是由於收聽短波受到諸多的因素影響,所以往往顯得比中波差。實際上,如果在一切因素都有利的條件下,短波的音質可以媲美中波廣播的音質。下面分?來討論收聽短波時,有哪些重要因素必須考慮:
電離層的因素
中波廣播(即俗稱的MW),從電台的發射天線到收音機的接收,其距離一般都在直徑幾百公里以內,而且中波波長比較長,不容易受到建築物等障礙的影響。而短波就不一樣了,電台的發射天線除了有一定的方向及仰角,一般情況下接收機的距離往往遠達數千公里,甚至上萬公里,電台發射的電波必須借著在地球表面上空近百公里高度的電離層折射,才能夠在遠處被接收到,而地球上空的電離層就像一面變化多端的鏡子,它對短波的反射能力、它存在的高度、隨時在變化,因此短波廣播的傳輸就變得比較不那么可靠了。雖然如此,電離層還是有一些變化規律可以歸納出來的,因為電離層形成的主要因素是來自太陽的紫外線及帶有能量的微小粒子;因此電離層的變化會受到下面幾項因素的影響:
太陽活動的強弱:即所謂的大約每11年一個周期的變化。
太陽與地球的距離:即一年四季的變化。
太陽能量在傳達到地球時所穿過的大氣層厚度不同:白天到夜晚,即一天當中從早晨到黃昏到夜晚都在變化,因此,白天和夜晚,太陽能量對電離層的影響是不同的。
此外,由於電離層經常發生快速的變化,使得收聽短波經常出現類似海浪般忽大忽小的聲音,這是收聽短波的一種普遍現象,即使在電子線路利用了自動增益(AGC)來消除這種現象,但是在嚴重的情況下,您仍會感覺出聲音忽大忽小,若您能習慣,這也是收聽短波的一種特殊感覺啊!
◎短波收聽效果室內、室外不同
因短波波長比中波短了許多,因此建築物對短波而言,是一種比較大的障礙,也就是在室內的訊號強度會比室外微弱很多,因此最理想的收聽短波方式應該是:在室外以收音機的拉桿天線來收聽,在室內時就得引用一條室外天線來收聽。根據經驗,除了不可抗拒的大自然環境因素之外,架好一條理想的室外天線是改善短波收聽效果的首善之務。
干擾收聽短波的各種原因:
夏天的雷電干擾;
室內的電子日光燈、可控矽調光檯燈、電腦、電視機,微波爐,電話線等
鄰近工廠使用大馬力電機並通過高壓電力線傳輸的輻射干擾;
馬路上有軌電車電力線和各種機動車輛的馬達火花放電輻射干擾
收聽地點附近有大功率的高頻無線電波輻射干擾:如尋呼機發射台(BB機);計程車27MHZ無線電對講機;專業短波通訊電台,無線手機電話,收聽地點鄰近有大發射功率的調頻和廣播電視發射台等……
◎架設短波室外天線
談到外接天線,這是最讓短波入門者感到困惑的問題,的確,若要架設一條真正標準的短波外接天線,是需要專業知識才能完成的。為了大家方便起見,在此,我們只介紹一種簡單又很實用的外接天線,供您參考:準備一條5-15米長的普通電線,在室外找適當的地點,一端將它拉為水平狀;另一端拉到室內纏繞在收音機的拉桿天線上(大約7-10圈),就大功告成了。
所謂適當的地點是指:高處比低處好、周圍越空曠越好,如遠離牆壁比緊貼牆壁要好。至於電線的長度,若空間允許時,原則上越長越好(5-15米長)。此條電線從頭至尾不用剝去外皮,不論是粗的、細的都可以。若沒有適當的空間供以拉成水平狀,那么就把電線從視窗丟出,讓它自然下垂也行,不過最好在尾端系一重物,以避免颳風時,將電線吹起碰到高壓線或它物造成危險。
因為室外天線都是拉到室外,我們就必須注意到「閃電雷擊」的問題,所以在雷雨天時,請一定將原來纏繞在收音機上的電線鬆開,置於一安全的位置(如室外),以避免危險。
◎改善收聽短波的效果和音質
除了上述之短波有忽大忽小聲現象及使用室外天線來改善收聽效果外,您也要注意到自己周圍收聽環境的干擾,如:日光燈、電腦、電視機,微波爐,電動馬達和馬路上各種機動車的馬達,火花放電等外來干擾因素,當然,這些干擾也同樣會發生任何波段上,只是短波的電波信號較微弱,而顯得更容易受到影響,應設法找到上述干擾來源並儘量避開。
當收聽正常的短波廣播時,總還覺得聲音不夠理想,這是因為一般小型短波收音機的音頻輸出功率都不大,一旦附近環境吵雜或因為其他因素,需要較大音量時,便把音量調大,則會出現很大的失真。而且由於短波收音機為了提高選擇性,中頻放大器的通頻頻寬做了窄化的處理,這樣也限制了聲音的品質,因此若能戴上耳機收聽或者從耳機插孔外接一隻小型的附有放大器的喇叭音箱,就可以改善音質問題。有時音質可甚至媲美本地的MW電台的效果

關於短波的接收

短波段非常廣闊,電台的訊號也星羅棋布,接受需要一定的技術。
1,需要比較良好的接受環境還有靈敏的收音機。良好的接受環境可以是開闊地,高樓頂等等沒有遮攔的地方。房間裡面,尤其是鋼筋水泥樓房裡面由於禁止作用接受效果極差,還有諸多干擾。另外收音機在接受短波的時候需要把天線全部拉出。如果有單獨架設的室外天線那當然更好。
2,弄清短波電台的發射時間還有頻率。這些可以從網路上獲得,可以到廣播論壇,裡面的BCL區有短波頻率表。一般19米,41米等波段廣播比較集中。或者在這幾個波段隨意收聽一下,能夠聽到很強民樂聲的位置就是BBCVOA的頻率。(贊下我么偉大的黨。另外小聲說一句,真要聽這些電台的廣播應該仔細搜尋整個波段,有的時候這些電台會變換頻率,而這些頻率並不在頻率表上出現。如果收音機由18000千赫以上的接受頻率可以在18000到23000千赫茲搜尋一下。)
3,短波的調諧。一定要慢而耐心!中波波段從535到1605千赫茲,而短波段是2700到18000千赫茲,每9千赫茲一個電台(儘管實際不是這樣,這個只是理論上的規定而已),從覆蓋情況來看就很容易知道短波段每個電台在度盤上占據的位置都很小,儘管收音機把短波段分成了很多區域(1234567890)以方便調諧,還是要細心又細心,慢慢鏇轉調諧手輪,在電台頻率附屬檔案的時候注意聽,如果聽到類似播音的聲音的時候小心的左右鏇轉一下調諧手輪,仔細聽廣播聲以獲得正確的調諧。
4,要有心理準備。對於一般的收音機,短波段接受到的廣播音質是不能和調頻,甚至不能和中波相比。並且短波段的傳播由於電離層變動的原因,遠不如中波穩定,會出現是強時弱的衰落現象,雖然收音機有自動增益控制,還是不能完全免除。
當然最好和最簡單的辦法是找一個技術比較好的人手把手教一下,寫這么多也未必能夠全部說清

短波收音機

傳統指針調諧短波收音機
收音機的種類如果按所接收的波段來劃分:
單波段中波收音機:MW525--1600KHz
調頻調幅收音機MW525--1600KHz,FM87.5--108MHz
調頻/中/短波收音機**MW525--1600KHz,FM87.5--108MHz
只有一個短波段時SW:3.9--12.00MHz(75--25米)
(或6.00--18.00MHz,49--16米)
(或9.00--16.00MHz,31--19米)
二個短波段時SW1:2.2--7.50MHz,SW2:7.50--23.00MHz
或SW1:5.9--9.50MHz,SW2:9.50--18.00MHz
按米波段來劃分SW1,SW2,SW3,SW4,SW5,SW6,SW7………
多波段短波收音機
(每個短波段覆蓋一個國際短波米波段)
傳統收音機和收錄機一般只有一個或二個短波段,但每個波段都覆蓋了很寬的頻率(好幾個米波段)範圍,優點是電路簡單,但很難保證所覆蓋頻率範圍內每點頻率的靈敏度和選擇性都很均勻,所以,往往是有些米波段收聽很好,有些卻很差,另外,由於覆蓋很寬的頻率,使各個電台之間顯得很擁擠,收台不方便,所以有些收音機要附加上短波微調鏇鈕來加以改善。
也有些短波電路設計得很好的傳統收音機,收音機也有足夠高的靈敏度和選擇性,而且生產調試又很精確,使用起來也很方便,別有趣味,起碼省去老換波段的麻煩。另外,傳統收音機大多採用3-4節電池和比較大口徑的揚聲器,收聽起來聲音很好,難怪有很多老短波迷仍然喜歡傳統收音機。
按米波段來劃分的多波段短波收音機
現代的短波收音機,往往分為6-10個短波段,每個短波只覆蓋一個米波段(請參考下文國際廣播米波段表),對於設計良好的此類短波收音機,靈敏度和選擇性比較容易得到保證,而且按米波段來劃分短波,電台之間的間隔好像被展闊了,收短波象收聽中波一樣方便,尤其是對於電台最密集的16,19,25,31米波段,優點更突出。
按米波段來劃分的短波收音機,如果說不足的話,就是由於短波段太多,對於喜歡不同電台和節目的人來說,經常要切換短波段,又顯得麻煩了一點。
另外,按米波段劃分來設計短波收音機,如果要覆蓋全部短波頻率範圍,光短波段就需要13個波段,而且每個波段都要設計合理,所用的電子元件材料很多,使電路顯得太複雜而且成本太高了。筆者所見過的進口名牌短波收音機,調頻/中波/長波/短波所有波段加在一起,最多有15個波段,價格近1000元。
值得一提的是,在國內市場上,也有些短波收音機,號稱18波段,24波段,而且價格還挺便宜,君不知道設計者是自欺欺人!此外,還有很多號稱[消費者推薦產品]的8,9波段的短波收音機,因市場惡性競爭所致,短波電路,除了波段開關以外,就幾乎沒有其它元件了。與其買此類收音機,筆者建議:還不如買台傳統的3,4波段的短波收音機。

短波收音機中的二次變頻技術

短波收音機最初是使用直接放大線路的,50年代開始,套用了一次變頻線路,也就是平時所說的超外差式收音機。為了進一步提高無線電接收機的靈敏度、選擇性和抗干擾能力,科學家們又研製了多次變頻技術,當然首先是套用在無線電通訊領域,後來被移植到高級收音機中,從而大大地改善了短波收音機的性能指標。
攜帶型高靈敏度短波收音機一般採用二次變頻,而更高級的專業短波通訊接收機,甚至採用3次或4次變頻技術。
採用鎖相環數字調諧式技術的收音機(PLL)
鎖相環數字調諧式技術的收音機,是採用當代微電子套用技術的高新科技產品,集先進性、實用性、新穎性的特點於一體。
1.採用單片微處理機晶片作為數字調諧系統的核心,並含有鎖相環路頻率合成、頻率預選、多功能數字時鐘控制及液晶數字顯示等多種先進功能。
2.以高精度高穩定的石英晶體為頻率基準,鎖定接收電台的頻率,絕無漂移現象。
3.具有頻率存儲記憶功能。
一般說來,數字調諧式收音機的存儲電台數目越多越好,高級數字調諧式收音機應具備直接輸入頻率數字和模擬調諧鏇鈕,電子線路上也常採用二次變頻技術來提高性能指標。
數字調諧式技術的收音機的缺點是電路複雜,設計難度大,對元件的要求很嚴格,成本高,生產調試很複雜;由於採用的元件多,靜態耗電比普通收音機要大,普及型的數字調諧收音機的靈敏度和選擇性不見得比好的指針式模擬收音機高很多。
採用數字顯示頻率技術的收音機
這類收音機採用傳統模擬接收電路,成本不高,也容易做到高性能指標。不同的是利用數碼顯示屏取代了傳統收音機的指針來指示頻率,並加入了電子鐘控功能;比數字調諧式收音機要省電,體積上能設計的更小巧方便,是價格性能比比較高,很實用的收音機品種。
這種機型的缺點是沒有記憶電台功能,由於採用的是傳統模擬接收技術,頻率的精確性和穩定性也沒有數字調諧式收音機高。
