直插式封裝，Through-Hole Package，是電子元器件的一種主要的封裝類別，區別於表面黏貼式封裝。如果元器件採用了直插式封裝，將元器件安置在板子的一面，並將接腳焊在另一面上，元器件會需要占用大量的空間，並且要為每隻接腳都鑽一個洞。採用直插式封裝的元器件的接腳其實占掉兩面的空間，而且焊點也比較大，空間利用率低，但適合手工焊接。

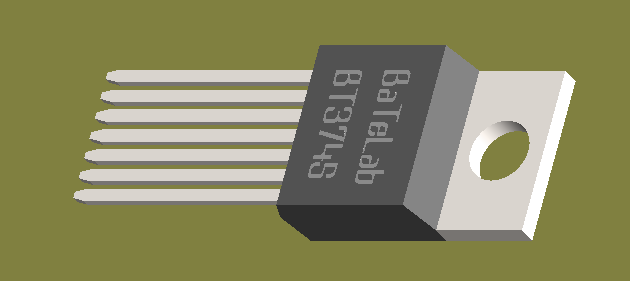

採用直插式封裝的元器件，引腳焊在印製板的另一面採用直插式封裝的元器件，引腳焊在印製板的另一面相關詞條
-
