白光燈攝像機

白光燈攝像機

白光燈攝像機又稱白光攝像機,和紅外攝像機類似,都是提供夜間微光攝像的攝像機,最大的特點是其夜晚成像為彩色圖像。

簡介

白光燈攝像機又稱白光攝像機,和紅外攝像機類似,都是提供夜間微光攝像的攝像機,最大的特點是其夜晚成像為彩色圖像。
白光燈:是節能環保的新型綠色照明燈具,是一種可見光,屬於冷光源,廣泛用於道路監控工程中卡口攝像機攝取過往卡口的機動車牌號的輔助照明工具,用於小區停車場出入口攝像機記錄進出機動車牌號的輔助照明,因攝像機夜晚在白光燈的輔助照明情況下,攝取的圖像是彩色的,所以也可以用於企事業單位大門口攝像機的輔助照明,特別適契約單彩攝像機配套使用。
白光燈與攝像機、鏡頭在搭配: 要求選用低照度黑白、彩色或彩轉黑攝像機 ,選擇廉價的攝像機, 有效距離將受到一定影響。還應注意鏡頭的選用,要求選用自動光圈鏡頭,鏡頭的F值越大越好,CCD越大越好,選用1/2"的鏡頭要比使用1/3"的效果好, 選用1/3"的鏡頭要比使用1/4"效果好。不同檔次的攝像機、鏡頭之間的匹配,對於同一盞白光燈發出的光線感應度相差許多倍,可視距離也相差很多。
適用場合:一般來講,夜間監控範圍在20米以內的,選用白光燈是不錯的選擇。不足:攝像機隱蔽性較差,目前白光攝像機的感光度不是很靈活,容易出現閃燈現象。

構造及原理

在攝像機領域補光技術種類繁多有、紅外光、紫外光、雷射、藍光、白光、熱成像技術等。但在這些光之中唯有白光補光在夜間攝像機能獲取彩色畫面。而白光的色溫與波長也直接反應出夜間攝像機獲取圖像質量的好壞,人們用與光源的色溫相等或相近的完全輻射體的絕對溫度來描述光源的色表(人眼直接觀察光源時所看到的顏色)又稱光源的色溫。色溫是以絕對溫度K來表示。不同的色溫會引起人們在情緒上不同的反應,我們一般把光源的色溫分成三類:
a.暖色光:暖色光的色溫在3300K以下,暖色光與白熾燈光色相近,紅光成分較多,給人以溫暖、健康、舒適的感覺。
b.暖白光:又叫中間色,它的色溫在3300K-5300K之間。暖白光光線柔和,使人有愉快、舒適、安詳的感覺。
c.冷色光:又叫日光色,它的色溫在5300K以上,光源接近自然光,有明亮的感覺,使人精力集中,適用於辦公室、室外廣場、教室、設計室、通道、等場所。
演色性: 光源對物體顏色呈現的程度稱為演色性,也就是顏色的逼真的程度,演色性高的光源對顏色的表現較好,我們所看到的顏色也就較接近自然顏色,演色性低的光源對顏色的表現較差,我們所看到的顏色偏差也較大。
為何會有演色性高低之分呢?其關鍵在於該光線之分光特性,可見光之波長在380mm至780mm之範圍內,也就是我們在光譜中見到的紅、橙、黃、綠、青、藍、紫光的範圍,如果光源所放射的光之中所含的各色光的比例與自然光相近,則攝像機CCD所看到的顏色也就較為逼真。有了高效、穩定的白光補光器件,夜間攝像機彩色圖像質量必將大大的提高。

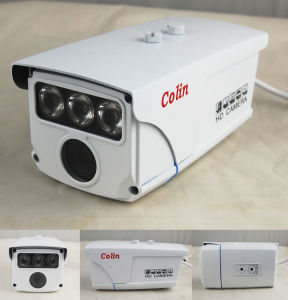

低溫陣列白光攝像機

低溫白光攝像機
白光燈攝像機白光燈攝像機
性能和白光攝像機一樣,但它最大的特點在於最大程度的提高白光燈的使用壽命。長期潛心於技術研究的安德旺研發人員發現,所有電子元器件和LED晶片廠商提供的技術規格書中,“性能壽命測試”得出的參數標準都是以環境溫度25°C為參考值的,隨著環境溫度的上升,性能和壽命呈下降趨勢。我們都有體會,環境溫度25°C是夏天開著空調時覺得有些冷的溫度,而對於夏天24小時連續工作的全密封的防水攝像機機殼內的元器件來講,溫度肯定要高很多。下面我們來看看高溫對電子元器件的危害有多大。
首先必須了解2個重要的電子技術術語,結溫和熱阻。
結溫(Junction Temperature)
結溫是處於電子設備中實際半導體晶片(晶圓、裸片)的最高溫度。它通常高於外殼溫度和器件表面溫度。結
溫可以衡量從半導體晶圓到封裝器件外殼間的散熱所需時間以及熱阻。
熱阻:導熱過程的阻力。為導熱體兩側溫差與熱流密度之比
熱量在熱流路徑上遇到的阻力,反映介質或介質間的傳熱能力的大小,表明了 1W熱量所引起的溫升大小,單位
為℃/W或K/W。用熱功耗乘以熱阻,即可獲得該傳熱路徑上的溫升。可以用一個簡單的類比來解釋熱阻的意義,發
熱量相當於電流,溫差相當於電壓,則熱阻相當於電阻。
最高結溫(Maximum junction temperature)
最高結溫會在器件的datasheet數據表中給出,可以用來計算在給定功耗下器件外殼至環境的熱阻。這可以用
來選定合適的散熱裝置。如果器件工作溫度超過最高結溫,器件中的電晶體就可能會被破壞,器件也隨即失效,所
以應採取各種途徑降低結溫或是讓結溫產生的熱量儘快散發至環境中。
降低結溫的途徑
1、減少器件本身的熱阻; 2、良好的二次散熱機構; 3、減少器件與二次散熱機構安裝介面之間的熱
阻;4、控制額定輸入功率; 5、降低環境溫度;
LED晶片的結溫一般在110°C-130°C之間,一旦晶片的溫度超過器件的最高結溫,器件將可能在瞬間燒壞。現在很多廠家為了提高夜視效果,盲目加大LED的電流,這種做法是非常危險的。
另一種情況就是雖然晶片的結溫沒有超過最高結溫,但是散熱不良、結溫偏高,這將使LED的光效下降、壽命大大縮短,
據以上四個對比關係我們可以看出,LED電路板的工作溫度將直接影響LED晶片的性能。如果不能有效控
制LED電路板的溫度,必將使LED的光效變差,壽命縮短,甚至直接燒毀。
很多懂技術的廠家都知道,不管是大功率紅外還是白光LED,散熱都是一個最關鍵的問題。於是,大家採用了
恆流驅動技術,不再使用普通的玻纖板,採用散熱性能良好的鋁基板來做LED燈板,並在LED和鋁基板之間
塗上了導熱矽膠。但深入研究的安德旺技術人員認為這遠遠不夠。因為LED的熱量雖然傳遞到鋁基燈板,但
是傳統的防水機外殼是全密封結構,外殼和燈板的接觸面小到只有四個用來固定的螺絲帽那么大,鋁基燈板
上的熱量很難迅速傳遞到鋁合金外殼,當鋁基燈板上的熱量不斷聚集,燈板溫度持續上升,正常在60°C以上,
最高可達95°C以上,導致LED燈性能下降,衰老迅速,甚至燒毀也是很正常的事。經過研究,安德旺技術人員發明了導熱環技術,並申請了國家實用新型技術專利。
紅外(白光)防水攝像機導熱環實用新型技術專利,專利號:【201120149011.8】
紅外(白光)護罩型攝像機導熱支架實用技術專利,專利號:【201120254936.9】
紅外(白光)球形攝像機導熱環實用新型技術專利,專利號:【201120224691.5】

產品的性能

白光燈與攝像機、鏡頭在搭配:要求選用低照度黑白、彩色或彩轉黑攝像機,選擇廉價的攝像機,有效距離將受到一定影響。還應注意鏡頭的選用,要求選用自動光圈鏡頭,鏡頭的F值越大越好,CCD越大越好,選用1/2"的鏡頭要比使用1/3"的效果好,選用1/3"的鏡頭要比使用1/4"效果好。不同檔次的攝像機、鏡頭之間的匹配,對於同一盞白光燈發出的光線感應度相差許多倍,可視距離也相差很多。

白光攝像機獨有的產品特性,使其他攝像機無法比擬和超越。下面是低溫白光攝像機和低溫紅外攝像機的效果對比:

白天不偏色

因為白光是可見光,所以使用的是紅外截止的水晶濾光片,當然沒有感紅外濾光片的帶來的紅外線干擾,也就沒有白天戶外偏色的問題。所以色彩更純正,畫面更逼真。

夜視全彩色

因為白光是可見光,所以看到的景物和白天沒有太大的差別,可以提供更多信息量,有利於調查取證。

綠色照明,節能環保。

大功率白光LED作為一種新型的綠色照明光源已經是全球共識,它具有節能,長壽等眾多優點,很多國家都在大力推廣,是未來照明的發展趨勢。白光攝像機在承擔監控功能時,同時提供夜間照明,節約了用戶路燈的投入和電費的支出,更是一舉兩得。

隱蔽監控和警示作用。

不知道的人以為它是路燈,同樣具有隱蔽功能。知道的人知道這是監控攝像機,具有一定的警示作用。

白光攝像機的選購技巧

白光攝像機的選購技巧
選購白光攝像一般機固然應當根據詳細安裝環境而定,但是在選購題目上有些技術是需要事先知道的,來看華天成為您指導。
它的質量(指標)優劣直接影響到系統的成像效果,在選擇鏡頭時要留意以下幾個要點:
要有AGC自動增益控制功能。夜視攝像機多選1/2in的CCD,絕對不能選1/4in的。例如,不同的視窗玻璃,特別是自動除霜鍍膜玻璃,對白光光的衰減也不同,所以要留意選擇機能好的視窗玻璃的防護罩。
固體攝像機有CMOS與CCD兩種。
要有自動電子快門功能;
需隱蔽場合選CMOS超微型攝像機。
白光攝像的外部裝置必需安裝永久性保護他們的內容以及所照攝的位置。
監督間隔1km以上,需雷射擴束準直鏡頭。除選好白光光源外,對攝像機、鏡頭、防護罩、供電電源等的配套綜合考慮。
最好選自動光圈鏡頭,以適應日夜照度很大的變化。除選白光燈、攝像機、鏡頭外,還要留意防護罩、供電電源等的成套綜合考慮。
最好選低照度攝像機,其照度要求一般≤0.02Lux。
鏡頭的解析度與透光率要達到要求;
鏡頭的成像尺寸應與攝像機CCD靶面尺寸一致;
最好選白光鏡頭。問某人走在視線之內並確保相機捕獲任何運動。有些攝像機製造商或銷售商虛報最低照度,使夜視有效間隔大大降低,因此最好能詳細測試。
決定在哪裡安裝您的白光攝像機。而在安裝上只要根據上面幾個步驟來操縱即可。因普通的光學鏡頭,物體反射回鏡頭的白光光不能有效聚焦到CCD靶面上,此時白光夜視效果就會大打折扣,因而最好選用白光鏡頭。車道,門廊,大門,泊車場,車庫和後院是所有常見的白光照相機的地方。

白光攝像機安裝注意的事項

一、非專業人員請勿打開機蓋。
二、小心輕放。
三、請不要把攝像機置於潮濕或易被雨淋的地方,或在潮濕的地方操作一旦攝像機濕了,請立刻關掉電源,找專業人員維修,潮濕很容易損壞攝像機,而且很容易導致電擊事故。
四、清潔攝像機時請勿使用強烈的清潔劑。請勿使用酒精、汽油或稀釋劑等揮發性溶劑否則會損壞表面光澤。請用柔軟、乾燥的布擦淨指印或灰塵。用吹塵器除去鏡頭的灰塵。用柔軟、乾燥的布擦淨機身,如果污染非常頑固,可用布上量中性清潔劑,然後擦乾。
五、請不要把攝像機對著太陽。不管室內或室外,請不要在聚光燈或別的強光或反光旁邊操作。請勿長時間拍攝非常明亮的對象(如照明配件)
六、請勿在下列場所操作或存放本機。
1、極為炎熱或寒冷之處。
2、靠近強大的電磁能輻射源,如收音機或電視發射機、手機。
3、靠近潮濕或極多灰塵之處。
4、受雨淋之處。
5、受機械振動之處。
6、靠近螢光燈或反射光線的物體之處。
7、在不穩的光源下(會引起閃光)。
七、安裝攝像頭注意事項:若將攝像機安裝在天花板上,務請懸掛牢實,否則攝像機會落下,造成傷害。若用懸架、機架和聯動鏇轉底座(盤/架)等裝置將攝像機安裝在天花板上,請使用三腳架螺絲並用起子擰緊它們。請在平坦處安裝三腳架連線器。

市場分析

當前市場上普遍銷售的都是紅外一體化攝像機,可以說是泛濫成災,隨著產品不斷的成熟化、價格透明化、市場公開化、紅外攝像機的價格已經進入肉搏戰爭時代,給整個安防行業造成了嚴重的影響。如此惡化下去,狼多肉少,必定會造成一個群雄逐鹿的局面。
白光攝像機作為一種新型產品,以白光為光源、補光的攝像機在市場上還不多見,正是由於白光攝像機在市場上並不多見,所以大家的利潤空間相對會比較大一些。例:如一個需要投標報價的項目,大家都用傳統的紅外攝像機來做報價,那么大家誰也不敢把價格報得很高,在如今的資訊時代,用戶只需簡單諮詢對比就會對產品的成本價了如指掌,而隨著白光攝像機產品研發問世,逐漸得到了各層客戶的認可,相信在不久的將來,它將取代紅外一體機成為安防界另一個神話!
