異頻法接地電阻測量儀

異頻法接地電阻測量儀是接地特性測量系統採用當前最先進的數字選頻測量(電子對抗)技術,具有超強的抗干擾能力,徹底消除了由工頻感應、零序電流、諧波和雜散信號的干擾給測量帶來的誤差;採用純正弦波大功率信號源做為測試電源,多頻點採集數據,克服了雙點異頻插值法的局限性,是目前測量電阻的最好工具。

簡介:

1、DF9000大型地網變頻大電流接地特性測量系統:系統輸出功率大(2-20KW),電壓高(0-1000V),輸出電流大(0-50A)。精確測量接地阻抗,接地電阻,接地電抗,接觸電壓接觸電位差,跨步電壓,跨步電位差,場區地表電位梯度,轉移電位,接地引下線導通電阻,土壤電阻率等參數,可全面測量大型接地網的各項接地特性參數,
2、DF910K大型地網變頻大電流接地阻抗測量系統:系統輸出功率大(2-20KW),輸出電壓(0-1000V),輸出電流(0-50A)。精確測量接地阻抗,接地電阻,接觸電位差,接地電抗,導通電阻,土壤電阻率等參數,特別適用於大型、超大型地網接地阻抗及其它接地特性參數測量。
3、DF902K變頻抗干擾接地阻抗測量儀:系統輸出功率2kW,輸出電壓(0-200-400V).測試輸出電流(0-10A)。精確測量接地阻抗,接地電阻,接地電抗,導通電阻,土壤電阻率等參數。可滿足常規接地網的測量。

產品功能:

1.精確測量大型接地網接地阻抗、接地電阻、接地電抗;
2.精確測量大型接地網場區地表電位梯度;
3.精確測量大型接地網接觸電位差、接觸電壓、跨步電位差、跨步電壓;
4.精確測量大型接地網轉移電位;
5.測量接地引下線導通電阻;
6.測量土壤電阻率
DF9000大型地網變頻大電流接地特性測量系統

產品概述:

DF9000變頻大電流多功能地網接地特性測量系統採用當前最先進的數字選頻測量(電子對抗)技術,具有超強的抗干擾能力,徹底消除了由工頻感應、零序電流、諧波和雜散信號的干擾給測量帶來的誤差;採用純正弦波大功率信號源做為測試電源,多頻點採集數據,克服了雙點異頻插值法的局限性;特別適用於大型、超大型接地網接地阻抗及其它特性參數的測量。該系統功能強大、性能優越、使用方便,目前在國內處於領先水平,是替代進口產品的理想選擇。

技術特點:

☆採用軍用電子對抗數字濾波技術,抗干擾能力極強。(關鍵性能)
選頻特性尖銳,通頻帶±0.3Hz。實測 200V的干擾在±1Hz偏頻測量引起的誤差低於 0.1mV,干擾抑制能力達到萬分之一以上,遠勝於部分進口儀器百分之幾的抗干擾能力,保證了測試精度。系統還單獨增加設計有 50Hz陷波器,可完全濾除 50Hz工頻干擾
☆系統輸出功率大(2-20KW),電壓高(0-1000V),輸出電流大(0-50A)
徹底解決了同類設備輸出功率和電壓偏小,現場難以升流的問題。目前的地網測量設備大多功率偏小,如較常見的設備輸出為 100V/5A(500W),150V/10A(1500W)。由於輸出功率和輸出電壓較小,現場大多難以產生足夠的電流,實際遠遠無法達到設備標稱的試驗電流(如 5A),很多情況下被測信號變得很小而難以準確測量。本系統的大功率(2-20KW)信號源可保證產生足夠大的迴路電流,提高信噪比,可準確測量接觸電壓,跨步電壓等微小量。
☆逐點步進精確選頻測試,非誤差較大的雙點變頻。
本系統採用 40-70Hz步進 1Hz多點變頻測試,克服了雙點變頻法的局限性,從而可得接地系統的頻率特性。能明確發現和剔除因同頻諧波干擾而產生的測量壞值,測量結果更加符合實際值。部分儀器受技術限制,使用精度較低的簡單 LC濾波電路加簡單軟體處理,選擇與工頻偏差較遠的雙點變頻(如40/60Hz),其抗干擾效果、測量精度和數據可重複性有待驗證,並可能受特定頻率干擾信號的影響。雙點變頻測量不是地網抗干擾測量的理想方法。
☆可準確測量接地阻抗,跨步電位差,接觸電位差,土壤電阻率,場區地表電位分布,地網電流分布等參數。
☆同時測量指定頻率下的電壓、電流大小,及電壓電流之間的相位差,自動計算出接地阻抗及其中電阻分量,電抗分量。
☆有獨立的高精度選頻電壓表,內置人體模擬電阻,可方便的測量跨步電壓,接觸電壓。
☆自動轉換量程。採用高級增益編程放大技術,保證了在高低量程範圍的測量精度,無需手動換擋,簡單方便。
☆各量程可分別進行校準,保證了精度。
☆高穩定度的變頻源,純正弦波輸出,保證了測試結果的等效性,並有過壓、過流和過熱等保護功能。
☆大螢幕顯示測試數據,一鍵滑鼠式旋鈕,傻瓜式操作。
☆可保存 2000組以上數據,與計算機在線上上傳數據,方便分析處理。帶 SD數據存儲卡,可很方便的下載數據。
☆內置可充電電池,可連續工作 8小時以上。

系統參數:

電源電壓:AC220V或380V,50Hz
輸出功率: 10KW(2KW~20KW可選,可定製)
輸出電壓:0~600V或 1000V(可定製)
測試輸出電流:0~50A
頻率調節範圍:45~65Hz
步進頻率:1Hz
抗干擾能力:通頻帶±0.3Hz,衰減>80dB/Hz
測量範圍:0.001~1000Ω
分辯率:1mΩ
測量精度:1.0級
使用環境溫度:-20℃~+50℃

組成部件:

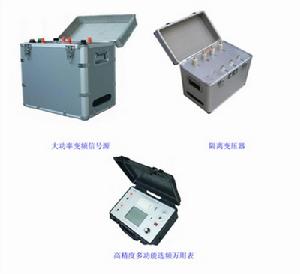

變頻大電流多功能地網接地特性測量系統由大功率變頻信號源、耦合變壓器、高精度多功能選頻萬用表及其它附屬檔案等組成。

上海大帆產品部件圖上海大帆產品部件圖
DF910K大型地網變頻大電流接地阻抗測量系統
產品概述:
DF-910K變頻大電流多功能接地阻抗測量系統由:DF910K變頻接地阻抗測量儀,隔離變壓器,和導通測量儀及其他附屬檔案組成。主要功能:精確測量接地阻抗、接地電阻,接地電抗,導通電阻和土壤電阻率。 該系統採用當前最先進的數字濾波選頻測量技術,具有超強的抗干擾能力,徹底消除了由工頻感應、零序電流、諧波和雜散信號的干擾給測量帶來的誤差;輸出純正弦波大功率信號做為測試電源,輸出功率達10KW,雙點或多頻點採集數據,特別適用於地網接地阻抗的測量。該系統測量數據精確穩定,抗干擾能力強,數據可重複性好,處於國內領先水平。

技術特點:
☆採用軍用電子對抗數字濾波技術,抗干擾能力極強。(關鍵性能)
選頻特性尖銳,通頻帶±0.5Hz。實測 200V的干擾在±1Hz下測量引起的誤差低於 0.1mV,干擾抑制能力達到百萬分之一以上,遠勝於部分進口儀器百分之幾的抗干擾能力,保證了測量精度,測量數據可重複。
☆可多點精確選頻測試
由於採用了具有超強抗干擾能力的數字濾波技術,設備可採用與工頻很接近的多點頻率進行測量,如(47,49,51,53Hz等)。如採用與工頻偏差較遠的雙點變頻(如 40,60Hz,30Hz,120Hz等),其測試結果與工頻測試結果的等效性有待研究。
☆系統輸出功率 10KW,電壓 0-1000V,電流 0-20A,對於測量各種大小地網可保證現場能產生足夠的測試電流。
我們知道,迴路電流等於電壓除以電阻。為了保證產生足夠的電流,設備必須能提供足夠高的電壓和功率。如設備額定輸出為5A,100V,總功率 500W,在大多現場測量時是遠遠達不到5A電流值的,有時甚至只能產生數百毫安電流。對於大型地網強幹擾的環境下,這樣小的測試電流根本無法保證測量的準確性。本設備輸出電壓高(1000V),功率大(10KW),可保證現場產生足夠的電流,保證測量結果的準確性和可重複性。
☆功能多,可測量接地阻抗,接地電阻,電抗,土壤電阻率。
☆各量程可分別進行校準,保證了精度。
☆高穩定度的變頻源,純正弦波輸出,保證了測試結果的等效性,並有過壓、過流和過熱等保護功能。
☆系統自動轉換量程。採用高級增益編程放大技術,保證了在高低量程範圍的測量精度,無需手動換擋,簡單方便。
☆大螢幕顯示測試數據,傻瓜式操作。
☆可保存 2000組以上數據,與計算機在線上上傳數據,方便分析處理
系統參數:
電源電壓:AC220V或 380V,50Hz
輸出功率:標配 10KW(5KW~20KW可選)
輸出電壓:標配 0~400~800V(0~1000V可選)
測試輸出電流:標配 0~25A(0~60A可選)
頻率調節範圍:45~65Hz多頻點可選
抗干擾能力:通頻帶±0.3Hz,衰減>80dB/Hz;
測量範圍:0.001~1000Ω
分辯率:1mΩ
測量精度:1.0級
使用環境溫度:-20℃~+50℃
DF902K變頻抗干擾接地阻抗測量儀
產品概述:
DF-902K變頻抗干擾地網接地阻抗測量儀主要功能:精確測量接地阻抗、接地電阻,接地電抗,土壤電阻率。
該設備採用當前最先進的數字濾波選頻測量技術,具有超強的抗干擾能力,徹底消除了由工頻感應、零序電流、諧波和雜散信號的干擾給測量帶來的誤差;輸出純正弦波大功率信號做為測試電源,輸出功率達 2KW,雙點或多頻點採集數據,特別適用於地網接地阻抗的測量。該系統測量數據精確穩定,抗干擾能力強,數據可重複性好,處於國內領先水平!

技術特點:
☆採用軍用電子對抗數字濾波技術,抗干擾能力極強。(關鍵性能)
選頻特性尖銳,通頻帶±0.5Hz。實測 200V的干擾在±1Hz下測量引起的誤差低於 0.1mV, 干擾抑制能力達到百萬分之一以上,遠勝於部分進口儀器百分之幾的抗干擾能力,保證了測量精度,測量數據可重複。
☆可多點精確選頻測試
由於採用了具有超強抗干擾能力的數字濾波技術,設備可採用與工頻很接近的多點頻率進行測量,如(47,49,51,53Hz等)。如採用與工頻偏差較遠的雙點變頻(如 40/60Hz,30Hz,120Hz等),其測試結果與工頻測試結果的等效性有待研究。
☆功能多,可測量接地阻抗,接地電阻,電抗,土壤電阻率。
☆系統輸出功率 2KW,電壓 0-400V,電流 0-5A,對於一般的中小型地網可保證現場能產生足夠的測試電流。
☆系統自動轉換量程。採用高級增益編程放大技術,保證了在高低量程範圍的測量精度,無需手動換擋,簡單方便。
☆各量程可分別進行校準,保證了精度。
☆高穩定度的變頻源,純正弦波輸出,保證了測試結果的等效性,並有過壓、過流和過熱等保護功能。
☆大螢幕顯示測試數據,傻瓜式操作。
☆可保存 2000組以上數據,與計算機在線上上傳數據,方便分析處理
系統參數:
電源電壓:AC220V
輸出功率:2KW
輸出電壓:0~200V~400V
測試輸出電流:最大 10A(200V)或 5A(400V)
測量頻率:45~65Hz多點頻率可選
抗干擾能力:通頻帶±0.5Hz,衰減>80dB/Hz;
波形畸變率:≤1%
測量範圍:0.001~1000Ω
分辯率:1mΩ
測量精度:1.0級
使用環境溫度:-20℃~+50℃
