球磨機橡膠襯板

球磨機橡膠襯板

球磨機橡膠襯板是五金行業中不為常人所知的。球磨機橡膠襯板是球磨機所使用的兩端部、筒體橡膠材料襯板的簡稱,又稱橡膠襯裡、橡膠內襯。整套的球磨機橡膠襯板由端襯板(格柵型為花格板)、端部提升條、中心環(格柵型為中心護板)、填料、筒體提升條(又稱壓條)、筒體襯板、人孔門、緊固件等部分組成。。


球磨機 (ball grinding mill)
球磨機是物料被破碎之後,再進行粉碎的關鍵設備。
球磨機是工業生產中廣泛使用的高細磨機械之一。
其種類有很多,如手球磨機,臥式球磨機,球磨機軸瓦,節能球磨機,溢流型球磨機,陶瓷球磨機,格子球磨機等。
球磨機適用於粉磨各種礦石及其它物料,被廣泛用於選礦,建材及化工等行業,可分為乾式和濕式兩種磨礦方式。根據排礦方式不同,可分格子型和溢流型兩種。
球磨機橡膠襯板發展歷史
第一家使用橡膠襯裡的是Nipissing Ming, 1914 年該礦作為應急修理用廢輪胎代替缺少的襯裡而在筒形磨礦機得到了套用。磨礦機橡膠襯裡第一個專利申請人是James Denny 和Rolla Watsou ,專利正式套用於1921 年12月3日,於1923年10月16日被U.S專利為公案批准(no.14,470,597)。1924年9月20日John Gammeter工程師提交了插入式螺栓固定橡膠襯裡專利(1926年10月5日被批准NO.1,601,956) ,襯裡由G00DRICH 公司製造。1927年~1936年間,大量的文獻報導了橡膠襯裡在礦山工業、陶瓷工業的套用。此時,作為新產品已被市場所接受。人們認識到橡膠襯裡不影響每噸物料的研磨費用。1936 年DOMINION 橡膠公司在它所屬的Papincan工廠生產了磨礦機用橡膠襯裡,採用了壓條式結構固定。
到目前為止,全世界已有數十萬磨礦機採用橡膠襯裡。隨著礦物原料工業的增長,橡膠襯裡必將進一步得到發展。
磨機橡膠襯板是五金行業中不為常人所知的。
球磨機橡膠襯板是球磨機所使用的兩端部、筒體橡膠材料襯板的簡稱,又稱橡膠襯裡、橡膠內襯。整套的球磨機橡膠襯板由端襯板(格柵型為花格板)、端部提升條、中心環(格柵型為中心護板)、填料、筒體提升條(又稱壓條)、筒體襯板、人孔門、緊固件等部分組成。

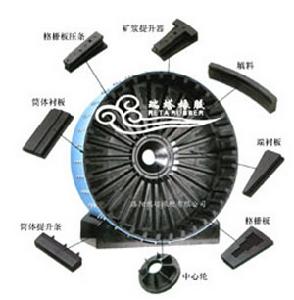

球磨機橡膠襯板結構圖
1、礦漿提升器用來提升已經好的礦漿進入排料孔
2、格柵板壓條用來支撐端襯板
3、端襯板用來保護磨機的端部
4、格柵板用來過濾磨好的礦漿
5、中心論用來保護排料孔
6、筒體提升條用來提升鋼球或鋼棒把物料衝擊成粉末狀
7、筒體襯板用來保護磨機筒體
8、填料用於端面和筒體橡膠件的連線
球磨機橡膠襯板的主要優點
1、低耗能,橡膠的物理密度是錳鋼的六分之一,降低筒體質量,從而降低了電機的負荷,節約電能,也就是降低了成本;
2、高耐磨、耐衝擊
橡膠襯板採用專用配方,經高壓硫化處理,耐磨性能大幅提高使用壽命是猛鋼襯板的1.5-2倍左右,橡膠自身的特有的彈性緩衝大大降低了激烈衝擊力;
3、低噪音
鋼鐵與橡膠碰撞本身就降低了噪音,而橡膠本身具有隔音作用,一定程度上激發了員工的積極性,間接的提高了企業的生產效益;
4、易安裝
橡膠襯裡質量輕,安裝不需要特殊工具,比較方便大大降低了停機時間,提高了企業運作效率
5、耐腐蝕
錳鋼與酸、鹼、鹽等能產生置換化學反應,加快了襯板的磨損;而橡膠襯板本身經過特殊的工藝配方,具有抗腐蝕,從而延長了襯板的使用使用壽命。
6、節約鋼球
實際工作測算,與錳鋼襯板相比,年產10萬噸礦廠,橡膠襯板可節約15萬噸鋼球。

球磨機橡膠襯板使用壽命:

A: 在黃金磨礦中,襯板的使用時間達到了3-4年以上.
B 在陶瓷行業中橡膠襯板的壽命可達到5年以上。
C 水泥磨機鍛倉橡膠襯板可達4年以上。
