特徵分析儀
正文

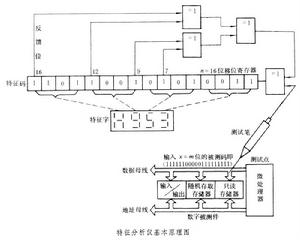

能顯示被測數字系統中數據流(信號)特徵的數據域測量儀器。採用慣用的模擬式電子儀器維修方式（於測試點標明正確參數值或波形的直觀方法），以多位（基本上是四位）數字（特徵字）快速判定被測系統工作是否正常。特徵分析儀的核心是n位移位暫存器,它有多條反饋電路，通過模求和電路進行反饋並提取輸入信號的特徵(見圖)。所謂“模求和”，其實就是一個多輸入端的“異”運算。當輸入中有奇數個1時,模求和電路就輸出1；否則輸出0。當去掉被測信號輸入端時，圖中電路就是一個偽隨機序列發生器，因此特徵分析儀也可以看作是輸入序列與偽隨機序列之和加於移位暫存器。在被測系統中，預先設計了偽隨機二進制序列信號和一系列特定的輸出測試點，當同樣長度(任意m值)的二個序列x和y分別輸入求和電路時,只要二個序列中有任何一位不相同，則最後在移位暫存器中留下來的餘數就不同，這個餘數稱為特徵字，這就是這種儀器進行故障檢測的基礎。這是從數字通信的循環冗餘檢驗碼借用來的一種檢錯技術。通常用移位暫存器的四位特徵字來顯示用 0、1、2、3、4、5、6、7、8、9、A、C、F、H、P、U等16個字元表示的 16進數。假定在一個數字系統的某點上,正常的數據流在指定的視窗(被測某數據流,如m=20位)內之值x=11111100000111111111，則輸入到這個電路後將顯示為H953。如果得到不同於H953的顯示，就表明數據流有錯誤，即被測系統在該處有故障。這種檢錯方法的失誤機率為(2
-1)/(2m-1)。當m≤n時，失誤率為0。當m趨向∞時,失誤率接近2-n。n=16時,失誤率＜0.00002。在圖中不同的抽頭反饋將給出不同的特徵字。特徵分析儀對新一代數字設備的維修說明書中各關鍵測試點應測出的正常特徵字都有明確規定，對於維修工作十分方便。
特徵分析儀
