爐牆

爐牆通常由345mm耐火磚砌築，一般風溫水平的熱風爐和爐殼接觸的是65mm後的硅藻土磚絕熱層，絕熱層和耐火磚之間是60~145mm後的乾水渣填料層，用以緩衝膨脹。爐牆一般由耐火層、絕熱層和隔熱層組成。各層厚度應根據爐殼溫度和所用耐火材料的界面溫度確定。一般下部區域溫度低、荷重大，宜選用較厚耐火磚，減薄的絕熱層，所留膨脹縫可小。上部高溫區，荷重小，但為了減少熱損失，應增加絕熱層的厚度，耐火層可較薄。兩層絕熱磚之間填以50~90mm後的乾水渣或硅藻土或石粉。

基本內容

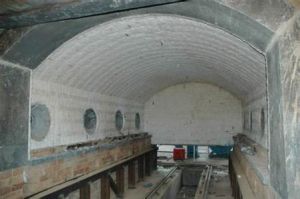

爐牆示意圖

簡介

爐牆一般由耐火層、絕熱層和隔熱層組成。作用是保護爐殼和減少熱損失。各層厚度應根據爐殼溫度和所用耐火材料的界面溫度確定。

設計要點

因爐牆溫度自上而下逐漸升高，所以不同高度耐火層和絕熱層厚度不同。一般下部區域溫度低、荷重大，宜選用較厚耐火磚，減薄的絕熱層，所留膨脹縫可小。上部高溫區，荷重小，但為了減少熱損失，應增加絕熱層的厚度，耐火層可較薄。

組成結構

爐牆通常由345mm耐火磚砌築，一般風溫水平的熱風爐和爐殼接觸的是65mm後的硅藻土磚絕熱層，絕熱層和耐火磚之間是60~145mm後的乾水渣填料層，用以緩衝膨脹。兩層絕熱磚之間填以50~90mm後的乾水渣或硅藻土或石粉。

注意事項

隔牆上部由於燃燒室位置在熱風爐內的一側，靠格子磚的隔牆為兩面加熱，而靠熱風爐大牆一側的隔牆為一面加熱。因此，前者的溫度比後者高，產生的高溫蠕變大，而耐火材料不適應高溫時，就使燃燒室向格子磚方向傾斜，並進而使上部格磚嚴重錯孔。
