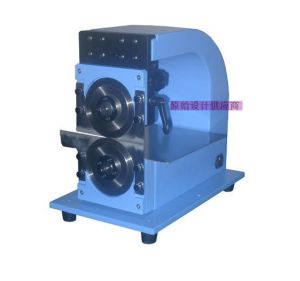

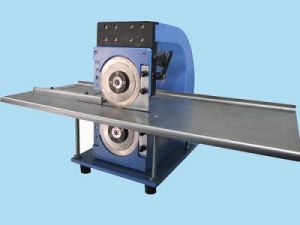

燈條分板機
☆走板式燈條分板機,採用最新走刀式輕量化設計,一次完成微剪下應力切板行程,適用於分切帶有V形槽的PCB線路板。
☆產品沿導向片移動,下圓刀主動旋轉,上圓刀被動,品質保證。剪下應力降至最低,適合長條狀基板切割。
☆刀具採用高速鋼精密研磨製成,可重複研磨使用。
分切原理
將要進行分切的V-CUT連板的V形槽對準下切刀的導向片平移入旋轉的圓刀內,圓形刀片旋轉,從而將V-CUT連板分離。
技術參數
☆型號FQVC-1S
☆使用電壓220VAC
☆機器重量30kg
☆外形尺寸420×280×400mm
☆刀具尺寸上圓刀直徑125MM,下圓刀直徑125MM,分板有效分板長度無限制。
☆適用範圍凡有V-CUT之SMDPCB板皆可適用於此機器。
功能特點
☆切板長度無限制。
☆裁切率可調節,手旋扭控制。
☆裁切應力小,不易形成龜裂現象。
☆刀具開口可根據基板厚度及V形槽深淺進行調整。
☆輪刀,走刀式裁切,無粉塵現象,馬達驅動,少碳粉污染。
☆非磨擦式切削,無刀具金屬殘留。
☆刀具由台灣專業刀具工廠製作,材質為日本高速鋼。

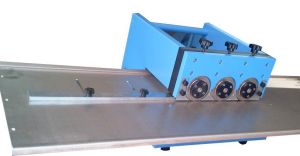

LED多刀燈條分板機
機器特點:
1、本機器採用多次切割方法,電路板切割由六片圓刀完成,上下兩片為一組,構成一個切割單元,共三組。整個切割過程分為三個階段,第一組刀片先切割電路板40%,接著第二組刀片完成40%的切割量,最後一組刀片將產品分開,完成工作.由於每次的切割量很小,因此切割過程中產生的應力較傳統的一次切斷方式相比減少了80%以上,分割好的電路板邊緣平整光滑,板面平整。
2、因該機採用多次切割,故切割過程穩定.加長不鏽鋼平台配有可調擋板,適用於切割不同寬度的燈條電路板.
3、刀片採用台灣鎢系高速鋼,耐用性較高,分割鋁基板時刀片壽命可達一年以上。
4、操作簡單,速度快捷。
5、上下刀片可精準調節。
機器規格:
機器型號FQVC-2SL
主機尺寸長X寬X高1200x4200x330mm
加平台後尺寸長X寬X高2400X4200x330mm
最大分板長度無限制
電路板材質:鋁基板、銅基板、FR4、玻纖板
分板速度0~400mm/秒/s
分板厚度0.8-3.0mm
使用電壓220V/50HZ,40W
機器重量50kg
