燈條鋁基板分板機

燈條鋁基板分板機

燈條鋁基板分板機主要是用來分燈條或是鋁基板的,因為燈條,鋁基板是由鋁來作底板的,因此總的來說硬度會比之前常用的玻纖板會硬很多,所以一般是選用氣動來驅動鍘刀式直刀來分切板的,現在用的較多的是創威燈條鋁基板分板機型號有CWVC-2L,CWVC-3,CWVC-450等。

燈條鋁基板分板機

 機器說明

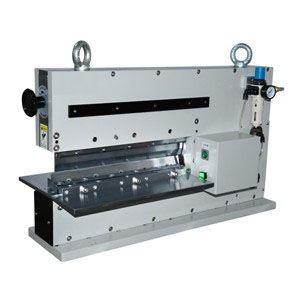

鋁基板鍘刀型分板機

特點:
1、電氣混合式設計,雙直刀分切,特別適用於分割精密SMD薄板,鋁線路板
2、鍘刀式工作,適用各種厚度PCB,切板行程在2mm以下,絕無操作安全上的顧慮
3、將切板時所產生的內應力降至180MPa以下,避免錫裂,防止精密零件受損
4、可分切V槽邊緣與零件寬度最0.3mm,高度為60mm
5、刀具磨損後可免費翻磨
機器規格
最大分板長度 450mm
外形尺寸[長×寬×高]700×300×400m
分板厚度: 0.3-3.5mm
工作氣壓0.50-0.70Mpa乾燥氣源
使用電壓:220VAC
機器重量:120kg
飛瓊燈條鋁基板分板機飛瓊燈條鋁基板分板機

走板式鋁基板燈條分板機

適用範圍:
可裁切各種大小,預刻有V槽的PCB板.LED燈條等.
特點:
1、操作簡單,速度快捷
2、將切板時所產生的內應力降至最低而避免錫裂
3、凡有V-Cut之PCB板皆可適用於此機器
4、上下圓刀可精準調節
5、圓刀可多次翻磨再用,切刀之外形可訂製
6、切板長度無限制
7,配加長不鏽鋼平台(平台長2.4米),高速分切1.2米以下PCB/LED燈條.
機器規格:
機器尺寸
280x420x400mm
最大分板長度
無限制
分板速度
0-400mm/s
分板厚度
1.0-3.5mm
使用電壓
220VAC
機器重量
30kg

鋁基板燈條分板機鋁基板燈條分板機

同類產品

氣動走刀式分板機

適用範圍:
3.0mm以下塑膠板,纖維板,複合紙板.適用於各類帶V槽的PCB、SMT電路板、鋁基板、LED電路板、
LED燈條的切分,效果佳,速度快,不損傷電路板上的元器件。進口高速鋼刀片,壽命長,主要應
用於LED行業、SMT行業、手機/mp3行業、電動玩具行業、各類電子行業、使用電路板的各行業.
產品特點:
1,該設備採用上圓刀和下直刀片,屬於氣動式PCB分板機,分板時PCB通過V槽固定於下刀,通過氣動
腳踏開關控制上刀運行實現分板
2,上下刀間隙可通過旋手輕鬆調整.
3、切板過程中PCB不動,圓刀滑移,確保基板電子組件不因移動而損壞
4,刀具為特殊材料設計,確保PCB分割面之平滑度
5、因應V槽深淺及刀具損耗,上圓刀與下直刀之間的距離可準確調整
6、可解決零件跨越V槽來實現分板
7、後台面高度可平行下調承托基板,或校斜使基板滑走
8、可訂做分割PCB長度達610mm
機器規格:
機器尺寸 790x430x440mm
最大分板長度 440mm
分板速度 氣壓調節控制
分板厚度 0.6-3.5mm
使用氣壓 0.4---0.6MPA
機器重量 35kg

氣動走刀式分板機氣動走刀式分板機
