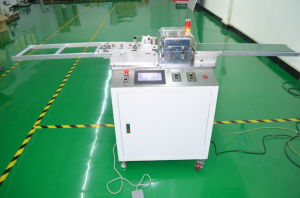

全自動燈條分板機,採用最新走板式輕量化設計,一次完成微剪下應力切板行程適用於分切帶有V形槽的PCB線路板,MCPCB線路板(鋁基板)。無圓刀型分板時產生的弓形波(BOWWAVES)及微裂痕(MICROCRACK),使用楔形刀具線性分板,剪下應力降至最低,使敏感的SMD組件,甚至電容均可不受影響,產品潛在質量風險降至最低。切板行程(即上下刀具開口可調範圍)在0.3-3mm,操作安全,刀具採用高速鋼精密研磨製成,可重複研磨使用。將要進行分切的V-CUT連板的V形槽對準下切刀的刀刃口,順著刀刃送入到刀內適當位置進行防呆,然後腳踩腳踏閥,氣缸工作使上切刀下降,從而將V-CUT連板分離。
簡介
是專業用來將大塊的LED電路板裁切、分割成為小塊的單品,以便達到最終加工,採用LED分板機比原來的人工手動裁切速度快,且產生的不良率低很多。
分板機適用範圍
凡有V-CUT之多連片的SMT,PCB線路板,鋁基板,玻釺板,FR4板、T5、T8燈條等等
0.2mm-5mm厚度的多連片的鋁基板、銅基板、FR4板材、玻纖板等,特殊板型可根據廠家需求定製
技術參數
雙組刀適合於鋁基板、FR4基板切割,單組刀適合於FR4基板切割
工作產所:無塵室
2.1一般條件和要求
環境溫度(0度到40度)並且空氣濕度根據季節波動,設備必備功能需要在以下環境數據下運行:
室內溫度0度——40度
空氣濕度10%——80%
環境噪音40dB——80dB
振動速度1mm/s——5mm/S
機器尺寸:長2160*寬570*高1050(燈條板到地面的距離為:900MM)
產品特點
常規分板機一次只能分切一小塊板,一整塊燈條板要經過n次分切才能完成,生產效率不高。而多組多刀分板機採用多組刀具同時分切,一次性將一整塊的LED板分切完成,大大提高了生產效率,降低人工成本。
1.凡有V-CUT之S.M.T.D.PC板(基板)式皆可適用於此機器。
2.以機器分割,減少應力發生,防止焊點龜裂。
3.分板時保持PC板不動,刀片來回滑動,品質保證。
4.對於超高零件特殊高度可達70mm
保修期
整機保修一年,永久售後服務。
