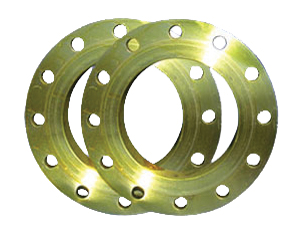

法蘭
法蘭(Flange)又叫法蘭盤或突緣。法蘭是使管子與管子相互連線的零件,連線於管端。法蘭上有孔眼,螺栓使兩法蘭緊連。法蘭間用襯墊密封。法蘭分螺紋連線(絲接)法蘭和焊接法蘭。
目前法蘭以下幾種形式:
承插焊法蘭、螺紋法蘭、法蘭蓋
帶頸對焊環松套法蘭、平焊環松套法蘭
環槽面法蘭及法蘭蓋、大直徑平板法蘭
大直徑高頸法蘭、八字盲板、對焊環松套法蘭
鏇轉法蘭、錨固法蘭、堆焊/覆焊法蘭
固定法蘭接頭、松套法蘭接頭
熱鍍鋅
簡介熱鍍鋅是一種有效的金屬防腐方式,主要用於各行業的金屬結構設施上。是將除銹後的鋼件浸入500℃左右融化的鋅液中,使鋼構件表面附著鋅層,從而起到防腐的目的。熱鍍鋅的防腐年限久遠,但是在不同的環境中防腐年限不一樣:重工業區13年,海洋50年,郊外104年,城市30年。
熱鍍鋅工藝流程:成品酸洗-水洗-加助鍍液-烘乾-掛鍍-冷卻-藥化-清洗-打磨-熱鍍鋅完工
熱鍍鋅原理將鐵件清洗乾淨,然後溶劑處理,烘乾後浸入鋅液中,鐵與熔融鋅反應生成一合金化的鋅層,其流程為:脫脂--水洗--酸洗--助鍍--烘乾--熱浸鍍鋅--分離--冷卻鈍化。
熱鍍鋅的合金層的厚度主要取決了鋼材的矽含量等化學成份,鋼材的橫截面積大小,鋼材表面的粗糙程度,鋅鍋溫度,浸鋅時間,冷卻快慢,冷軋變形等。
1、 處理費用紙:熱浸鍍鋅防鏽的費用要比其他漆料塗層的費用低;
2、 持久耐用:在郊區環境下,標準的熱鍍鋅防鏽的厚度,可保持50年以上而不必修補;在市區或近海區域,標準的熱鍍鋅防鏽層則可保持20年而不必修補;
3、 可靠性好:鍍鋅層與鋼材間是冶金結合,成為鋼表面的一部份,因此鍍層的持久性較為可靠;
4、 鍍層的韌性強:鍍鋅層形成一種特別的冶金結構,這種結構能承受在運送及使用時受到機械損傷;
5、 全面性保護:鍍件的每一部分都能鍍上鋅,即使在凹陷處、尖角及隱藏處都能全面地受到保護;
6、 省時省力:鍍鋅過程要比其他塗層的施工法更快捷,並且可避免安裝後在工地上圖刷所需的時間;
法蘭標準 | 法蘭名稱 | 公稱壓力 | 公稱通徑 |
關國標準 | 高徑活套 | 150LB-2500LB | 1/2”-80” |
ANS1-B16.5 | 盲板搭接承窩 | ||
日本標準 | 平焊 | 5kg-63kg | 10-1500 |
JIS | 對焊 | ||
德國標準 | 平焊 | 6kg-100kg | 50-1000 |
DIN | 對焊 | ||
英國標準 | 平焊 | 6kg-25kg | 50-1800 |
BS-4504 | 對焊 | ||
壓力容器法蘭 JB1157-82 JB1164-82 | 甲型平焊 | PN·MPa0.25-6.4 | 300-2400 |
乙型平焊 | |||
長徑對焊 | |||
國家標準法蘭 | 平焊 對焊 | PN·MPa0.25-42 | 10-2000 |
GB9112-9123-88 | 法蘭蓋 | ||
機械部標準法蘭 JB81-59 JB82-59 JB/T74-94 | 平焊 對焊 | PN·MPa0.25-16 | 10-2600 |
石油化學工業部 JB2555-79 | 人孔對法蘭手孔 常壓人孔、手孔 | 6kg-64g | 150-600 |
化學工業部建設標準 HGJ44-76-91 | 帶徑平焊、對焊 法蘭蓋 | PN·MPa0.25-16 | 10-2000 |
化學工業部標準 HG20592-20635-97 | 平焊、對焊 法蘭蓋 | PN·MPa0.25-25 | 10-2000 |
電力部標準 GD-87 DG-78 | 平焊 對焊 法蘭蓋 | PN·MPa1.0-10.0 | 10-2500 |
