熱膜式空氣流量計

基本內容

熱膜式空氣流量計

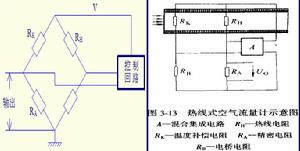

該流量計採用等溫熱線的方式，如圖1所示。圖中RH 、RK 、RA 、RB 組成惠斯頓電橋的四個臂，將熱線RH （通常以鉑絲製成）與溫度補償電阻RK （冷線）同置於所測量的通道中，使RH 與氣流的溫差維持在一個水平（通常是100ºC或150ºC）。當氣流加大時，由於散熱加快， RH 降溫阻值變化，電橋失去平衡，這時積體電路會提高橋壓使電橋恢復平衡，通常取RA 上的壓降為測量信號。 該感測器與熱線式感測器原理一樣，只是在製作的時候把熱線做成了片狀。
