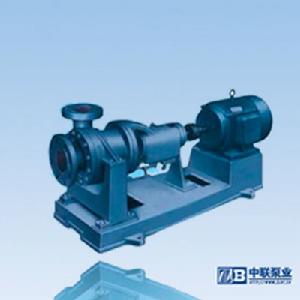

熱水離心泵概述:
熱水離心泵是(單級單吸熱水離心泵)的簡稱包括泵體,泵蓋,帶輸出軸的電動機,在泵體內裝設的泵
軸、軸承座、葉輪、機械密封和機封壓蓋,其特徵在於,它還包括位於電動機輸出軸與泵軸之間設定的對夾式聯軸器,以及安裝在軸承座上的以輔助支承泵軸的導軸承;所述對夾式聯軸器分別與電動機輸出軸和泵軸剛性連線,在電動機輸出軸與泵軸之間留有便於機械密封和機封壓蓋裝拆的空間距離。在維修或更換機械密封時,無須拆卸電動機及泵蓋。單級單吸熱水離心泵概述:
單級單吸熱水離心泵採用IS型離心泵性能參數和立式泵結構之長,嚴格按照國際標準ISO2858及最新國家標準設計成功的高效節能產品,是代替IS型臥式泵、DL型泵等常規產品的新穎立式離心泵。
流量範圍1.5~1200m3/h,揚程範圍8~150m,分量本型、擴流型、A、B、C切割型等250多種規格。根據流量介質和溫度不同,設計製造成同性能參數的JSLR型熱水泵系列產品。
單級單吸熱水離心泵特點:
1. 泵結構緊湊、體積小、外形美觀。其立式結構重心較低且重心重合於泵腳中心,增強了泵的運行穩定性和壽命。
2. 安裝方便。進出口徑相同並在同一中心線上,可象閥門一樣直接安裝在管路任何部位。電機加上防雨罩可置於戶外使用。泵設有安裝底腳,以便泵的安裝穩定。
3. 運行平穩、噪音低、足見同心度高。電機採用低噪音軸承,並設有不停機加油裝置,泵葉輪具有極有好的動靜平衡,運行無振動,改善使用環境。
4. 無滲漏。軸封採用耐腐硬質合金機械密封,解決了離心泵填料密封滲漏嚴重的問題,延長了使用壽命,確保了運行場地乾淨整潔。
5. 維修方便。勿需拆卸管道,只要拆下泵蓋螺母,取出電機及傳動組件即可進行檢修維護。
6. 可根據現場使用條件,泵機可立式、臥式、多方式安裝,根據流量揚程要求,採用並、串聯方法,增加所需流量揚程。
單級單吸熱水離心泵套用範圍:
2. 立式熱水泵與臥式熱水泵,適用於有供熱系統的民用及企事業單位的建築住房供暖及熱水增壓、循環、輸送等生產工藝用熱系統,如:電話、熱電站、餘熱,利用、冶金、化工、紡織、木材加工、造紙等工業鍋爐高溫熱水,使用溫度120℃以下。
單級單吸熱水離心泵使用時注意:
為避免軸磨損,在軸通過填料腔的部位裝有軸套保護。軸套與軸之間準有O型密封圈,以防止沿著配合表面進氣或漏水。
單級單吸熱水離心泵的傳動方式:
泵的傳動方式是通過加長彈性聯軸器與電動機聯接的,泵的旋轉方向,從驅動端看,為順時針方向旋轉。
單級單吸熱水離心泵工作條件:
1. 泵系統最高工作壓力為≤1.6MPa,即泵吸入口壓力+泵揚程≤1.6MPa,訂貨時請註明系統工作壓力。當進口壓力大於0.4MPa,或泵系統工作壓力大於1.6MPa時,應在訂貨時另行提出,以便在製造時,泵的過流部分和聯接部分採用鑄鋼材料。
2. 適用介質:清水泵介質應無腐蝕性液體、介質固體不溶物,其體積不超過單位體積0.1%,粒度<0.2mm,如介質為帶有細小顆粒的請在訂貨時說明。
